XINYU HUACHUANG 구조화된 와이어 메쉬 패킹은 증류, 흡수 및 탈거 컬럼에서 물질 전달 효율을 극대화하도록 설계된 프리미엄 분리 매체입니다. 높은 표면적과 개방형 흐름 채널이 특징인 이 구조적 와이어 메쉬 패킹은 매우 낮은 압력 강하를 유지하면서 균일한 증기-액체 접촉을 보장합니다. 높은 순도와 에너지 효율성이 중요한 기존 타워를 업그레이드하거나 새로운 컬럼을 설계하는 데 이상적인 선택입니다.

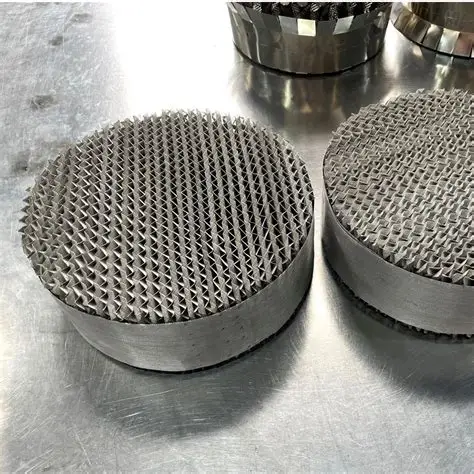

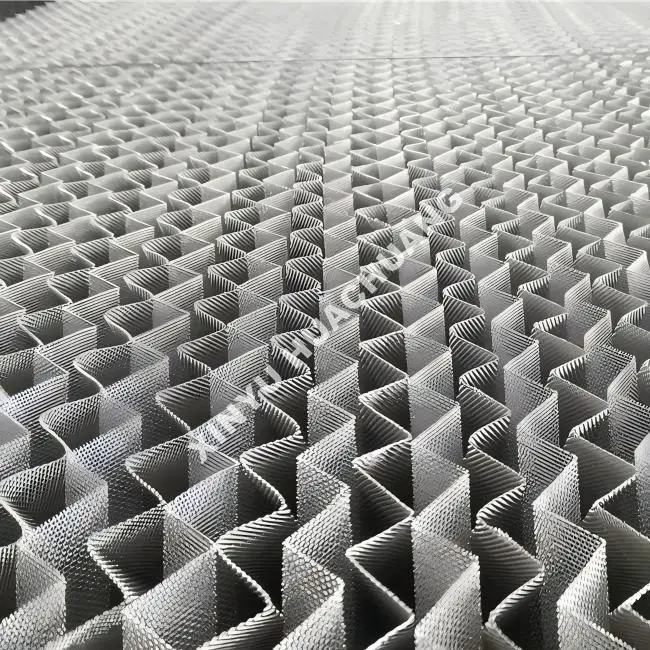

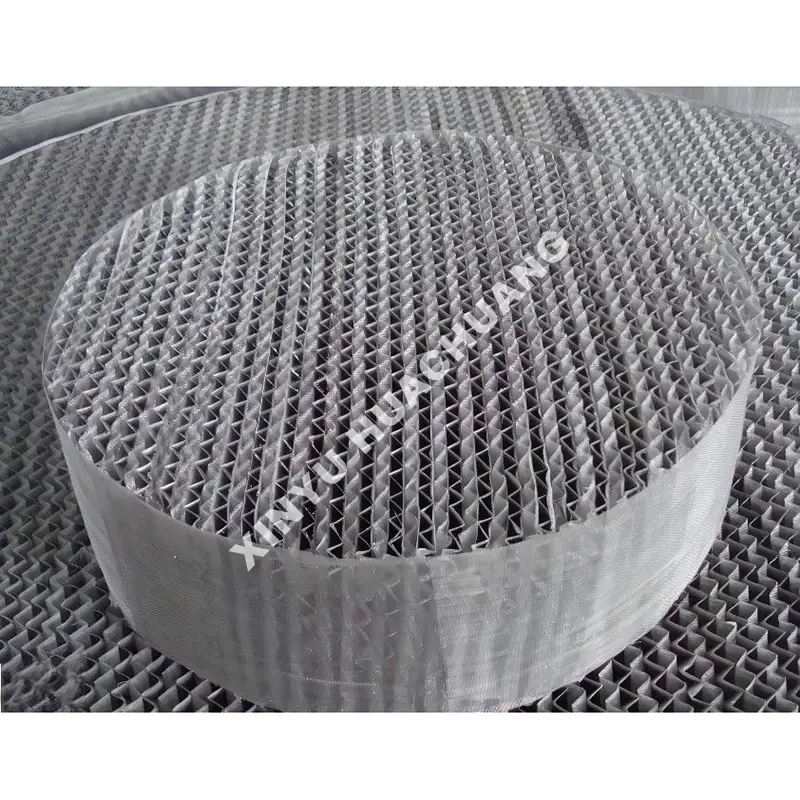

구조화된 철망 포장은 골판지 금속 와이어 거즈 시트를 교대로 쌓아 만든 구조화된 포장 유형입니다. 주름진 와이어 메쉬는 뛰어난 액체 분포와 표면 습윤을 촉진하는 매우 효율적이고 개방된 기하학적 구조를 만듭니다. 무작위 포장과 달리 체계적인 흐름 경로가 저항을 최소화하므로 화학 및 제약 산업의 진공 증류, 열에 민감한 물질 및 고순도 분리에 특히 적합합니다.
● 높은 분리 효율성: 강렬한 증기-액체 접촉을 위한 넓은 비표면적을 제공하여 미터당 높은 이론 단수를 달성합니다.
● 매우 낮은 압력 강하: 개방형 와이어 메쉬 구조는 증기 흐름에 대한 저항을 최소화하여 특히 진공 작업에서 에너지 소비를 크게 줄입니다.
● 뛰어난 액체 분포: 컬럼 단면 전체에 균일한 액체 확산을 보장하여 채널링을 방지하고 패킹 활용도를 극대화합니다.
● 고용량 및 오염 방지: 공극률이 커서 막힘을 방지하므로 미립자 또는 오염 경향이 있는 시스템에 적합합니다.
● 맞춤형 소재: 특정 화학적 호환성 요구 사항에 맞게 SS304, SS316L, 하스텔로이, 알루미늄 및 기타 합금으로 제공됩니다.
|
매개변수 |
사양 |
|
공통 모델 |
BX(500m²/m²), CY(700m²/m²), AX(250m²/m²) |
|
비표면적 |
250 ~ 700m²/m² |
|
공극률 |
90% ~ 95% |
|
주름 각도 |
45°(Y형) / 30°(X형) |
|
사용 가능한 재료 |
SS304, SS316L, 하스텔로이, 알루미늄, 구리 청동 |
|
타워 직경 |
프로젝트 요구 사항에 따라 사용자 정의 가능 |
● 분리 요구 사항 정의: 필요한 순도와 이론적 단계 수를 결정합니다. 더 높은 표면적 모델(예: CY)은 더 나은 분리를 제공하지만 압력 강하가 약간 더 높습니다.
● 작동 압력 평가: 진공 증류 또는 열에 민감한 재료의 경우 안정적인 작동을 유지하려면 압력 강하가 낮은 모델(예: BX 또는 AX)을 우선시하세요.
● 공급원료 특성 평가: 공급물에 미립자가 포함되어 있거나 중합되기 쉬운 경우 오염을 방지하기 위해 메시 개구부가 더 크고 공극률이 더 높은 모델을 선택합니다.
● 재료 호환성: 공정의 화학적 강도에 따라 적절한 금속 합금을 선택하세요. 표준 SS316L은 대부분의 응용 분야에 적용되는 반면, 부식성이 높은 환경에는 Hastelloy 또는 특수 합금이 필요합니다.
● 재료 검증: 들어오는 철망과 금속 시트를 엄격하게 검사하여 지정된 야금 표준 및 내식성 요구 사항을 충족하는지 확인합니다.
● 치수 정확도: 균일한 흐름 분포와 적절한 타워 맞춤을 보장하기 위해 주름 각도, 레이어 간격, 블록 치수를 정밀하게 측정합니다.
● 구조적 무결성: 설치 및 작동 중에 패킹이 기하학적 구조를 유지하는지 확인하기 위한 철망 장력 및 밴딩 강도 테스트.
● 표면 품질: 육안 및 현미경 검사를 통해 최적의 액체 습윤을 촉진하고 조기 오염을 방지하는 깨끗하고 거친 부분이 없는 표면을 확인합니다.

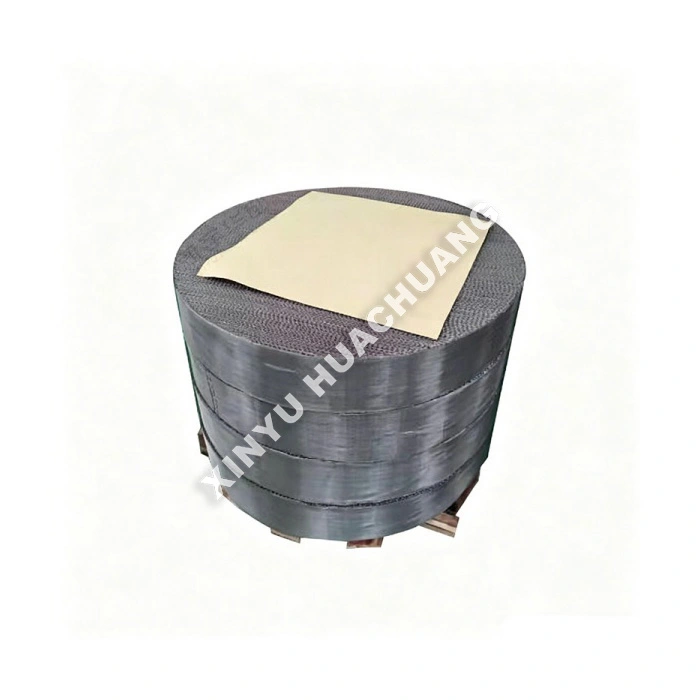

● 포장 및 배송: 변형을 방지하기 위해 보호 상자에 안전하게 포장하여 구조화된 철망 포장이 글로벌 물류를 위한 완벽한 상태로 도착하도록 보장합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 주름진 금속 와이어 메쉬는 비표면적이 매우 큰 효율적인 개방형 기하학적 구조를 만듭니다. 주름진 철망은 탁월한 액체 분포와 표면 습윤성을 촉진하여 패킹의 거의 모든 부분이 물질 전달에 참여하도록 하여 탁월한 분리 효율성을 달성합니다.
A: 구조화된 와이어 메쉬 패킹의 체계적인 흐름 경로는 증기 흐름에 대한 저항을 최소화하여 이론 단계당 압력 강하가 매우 낮습니다. 진공 증류에서는 작은 압력 강하라도 끓는점을 높이고 열에 민감한 재료의 열적 저하를 일으킬 수 있으므로 이러한 저저항 설계가 중요합니다.
A: 압력 강하가 낮아 진공 상태에서 끓는점을 최대한 낮게 유지하여 민감한 화합물에 대한 열 스트레스를 최소화합니다. 균일한 액체 분포와 와이어 표면의 짧은 체류 시간이 결합된 패킹은 분해 또는 중합으로 이어지는 장기간의 가열을 방지합니다.
A: 화학 및 제약 산업은 특히 고순도 분리, 정밀 화학 증류 및 활성 제약 성분 정제를 위한 주요 사용자입니다. 또한 제품 무결성과 순도가 가장 중요한 향수 및 향료 제조에도 사용됩니다.
답변: 구조화된 와이어 메쉬 포장은 미세한 메쉬 입구가 미립자나 폴리머 침전물에 의해 차단될 수 있기 때문에 오염에 더 취약합니다. 더 큰 개방형 채널을 갖춘 플레이트 골판형 패킹은 더러운 서비스를 더 잘 처리합니다. 따라서 철망 포장은 최대 효율성이 최우선인 깨끗하거나 사전 필터링된 공정 흐름에 가장 적합합니다.
