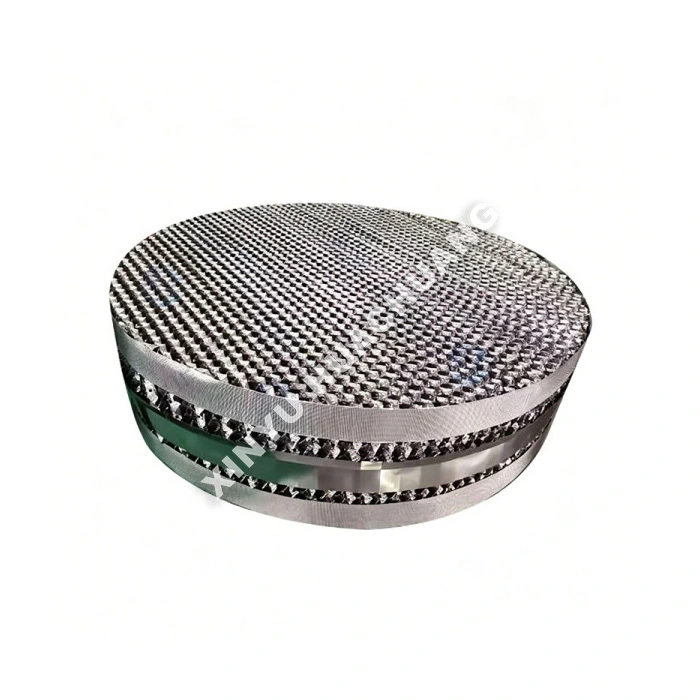

XINYU HUACHUANG Plate Corrugated Packing은 증류, 흡수 및 탈거 컬럼에서 분리 효율과 용량을 최대화하도록 설계된 프리미엄 구조의 패킹입니다. 정확한 주름 각도와 천공된 표면으로 설계된 이 패킹은 균일한 액체 분포와 우수한 표면 습윤성을 촉진합니다. Plate Corrugated Packing은 낮은 압력 강하를 유지하면서 물질 전달을 크게 향상시켜 새로운 컬럼 설계와 기존 타워 개조 모두에 이상적인 업그레이드입니다.

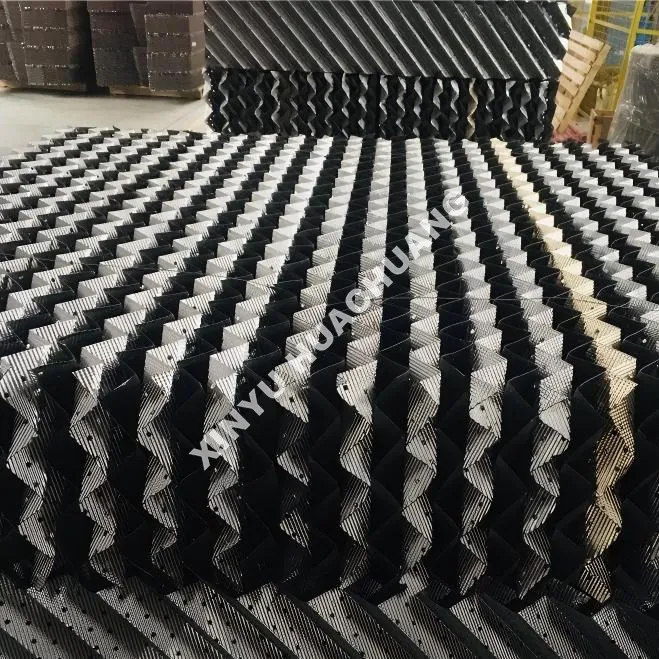

플레이트 골판형 패킹은 채널 주름으로 엠보싱 처리된 천공 금속 시트로 만든 구조화된 타워형 패킹 유형입니다. 이 시트는 일반적으로 45° 또는 30° 각도로 교대로 적층되어 증기와 액체에 대한 연속적이고 개방된 흐름 경로를 생성합니다. 이 디자인은 와이어 거즈 패킹의 고효율 구조를 유지하면서도 우수한 기계적 강도와 방오 특성을 제공합니다. 처리량을 늘리고 제품 순도를 향상하며 에너지 소비를 줄이기 위해 산업용 타워의 무작위 포장이나 트레이를 대체하는 데 널리 사용됩니다.
● 높은 물질 전달 효율: 골판형 채널과 천공은 강렬한 증기-액체 혼합과 균일한 액체 확산을 촉진하여 높은 이론 단수를 달성합니다.
● 낮은 압력 강하: 개방형 구조의 기하학적 구조로 인해 증기가 원활하게 흐르므로 기존 무작위 패킹에 비해 에너지 소비가 크게 줄어듭니다.
● 고용량 및 방오성: 공극률이 크고 표면이 매끄러워 막힘을 방지하므로 미립자가 포함되어 있거나 중합되기 쉬운 시스템에 매우 적합합니다.
● 맞춤형 소재: SS304, SS316L, 탄소강, 알루미늄, 구리 청동을 비롯한 다양한 금속으로 제공되어 특정 화학 환경에 적합합니다.
● 간편한 설치: 정확한 치수와 지지 그리드로 설계되어 타워 내부에 빠르고 안전하게 설치할 수 있습니다.
|
매개변수 |
사양 |
|
공통 모델 |
125Y, 250Y, 350Y, 500Y, 125X, 250X, 350X, 500X |
|
비표면적 |
125 ~ 500m²/m² |
|
공극률 |
92% ~ 98% |
|
주름 각도 |
45°(Y형) / 30°(X형) |
|
사용 가능한 재료 |
SS304, SS316L, 탄소강, 알루미늄 등 |
|
타워 직경 |
0.1m ~ 12m (맞춤형) |
|
작동 압력 |
진공에서 고압까지 |
● 석유화학: 에틸벤젠/스티렌 분리, 지방산 정제, 원유 분류.
● 화학 처리: 사이클로헥사논/사이클로헥사놀 분리, 카프로락탐 정제, 흡수/탈착 공정.
● 정밀 화학 및 제약: 고순도 용매 회수 및 열에 민감한 물질 분리.
● 환경 보호: 폐가스 흡수, 탈황 및 폐수 제거.
1. 원료 준비: 특정 모델 요구 사항에 따라 고품질 금속 시트를 정밀 절단합니다.

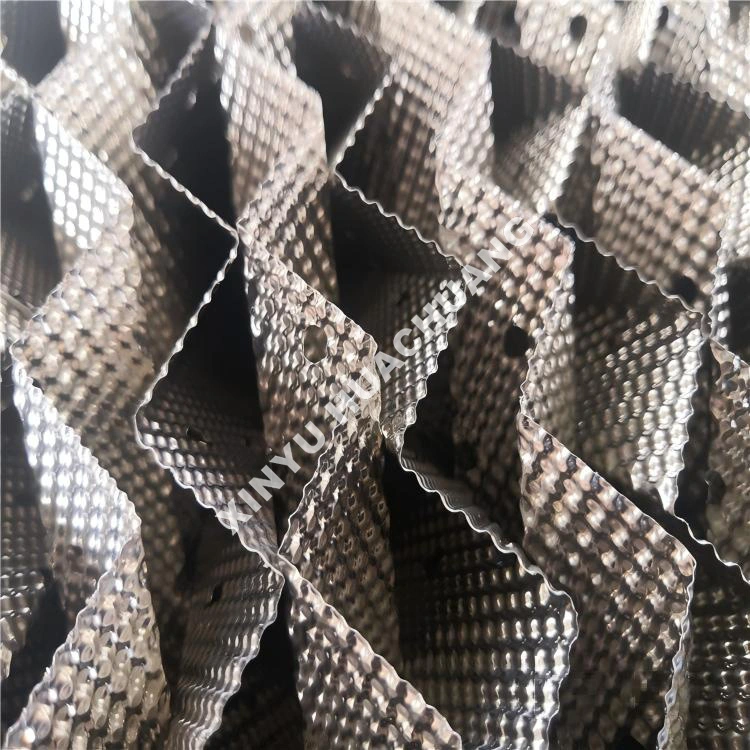

2. 엠보싱 및 천공: 금속 시트를 스탬핑하여 최적의 액체 분포를 위한 균일한 주름 채널과 미세 천공을 만듭니다.

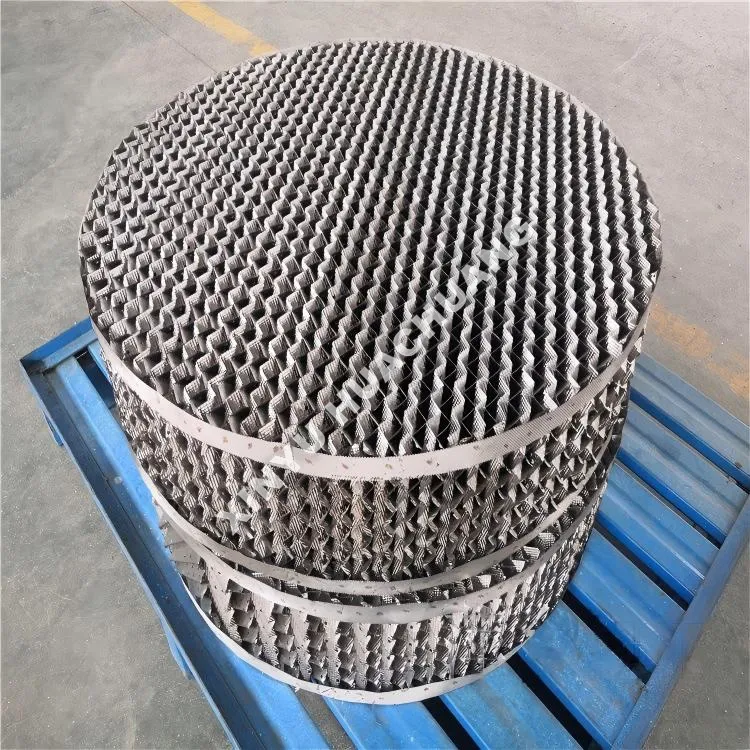

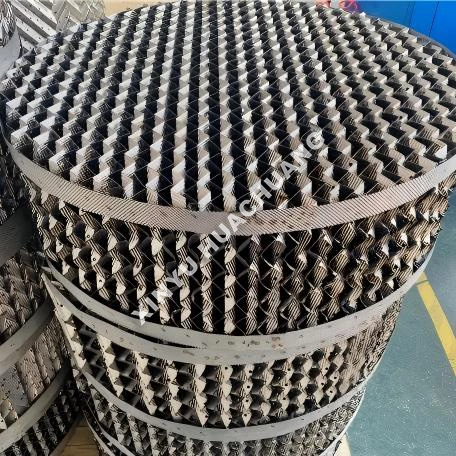

3. 스태킹 및 조립: 골판지 시트를 교대로 쌓고 스테인레스 스틸 밴드를 사용하여 표준 모듈 블록에 고정합니다.
4. 품질 검사: 설계 매개변수의 엄격한 준수를 보장하기 위해 블록 치수, 표면적 및 구조적 무결성을 엄격하게 테스트합니다.
5. 포장 및 배송: 글로벌 물류 및 운송 중 변형을 방지하기 위해 보호 포장으로 나무 상자나 팔레트에 안전하게 포장합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 기둥에 느슨하게 버려지는 무작위 패킹과 달리 판형 골판형 패킹은 채널 주름이 양각으로 새겨져 있고 45° 또는 30° 각도로 교대로 쌓인 천공 금속 시트로 구성됩니다. 이는 무작위 포장의 혼란스러운 배열에 비해 더 높은 처리량, 더 나은 제품 순도 및 더 낮은 에너지 소비를 제공하는 연속적이고 조직화된 흐름 경로를 생성합니다.

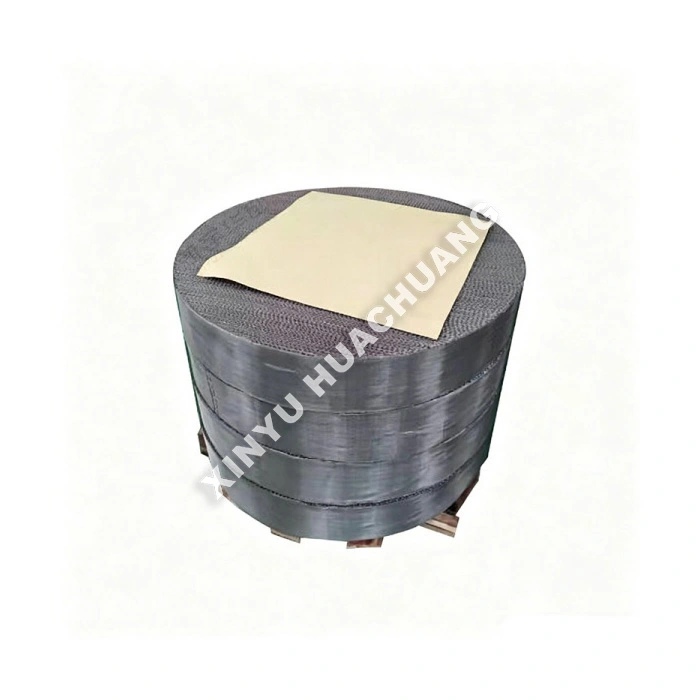

A: 둘 다 구조화된 패킹이지만 판형 골판형 패킹은 우수한 기계적 강도와 오염 방지 특성을 제공합니다. 와이어 거즈 패킹은 더 취약하고 더러운 환경에서 막히기 쉽습니다. 공정에 미립자, 중합 경향 또는 심한 오염이 포함되는 경우 판형 골판형 패킹은 더욱 견고하고 유지 관리 친화적인 솔루션을 제공합니다.
답: 그렇습니다. 원래 트레이가 장착된 많은 산업용 타워를 판형 골판형 패킹으로 개조하여 용량을 늘리고, 분리 효율성을 개선하고, 압력 강하를 줄일 수 있습니다. 구조화된 설계는 일반적으로 새로운 컬럼 쉘이 필요 없이 더 높은 처리량과 더 낮은 에너지 소비를 제공합니다.
A: 시트는 일반적으로 45° 또는 30° 각도로 쌓입니다. 45° 배열은 더 높은 물질 전달 효율을 제공하므로 고순도 분리에 이상적입니다. 30° 배열은 더 낮은 압력 강하와 더 높은 용량을 제공하므로 진공 증류 및 처리량이 많은 응용 분야에 더 적합합니다.
A: 패킹은 부식성이 높은 환경을 위해 SS304, SS316L, 탄소강, Hastelloy 또는 티타늄과 같은 특수 합금을 포함한 다양한 재료의 천공 금속 시트로 제조됩니다. 재료 선택은 공정 매체, 작동 온도 및 부식 요구 사항에 따라 달라집니다.
