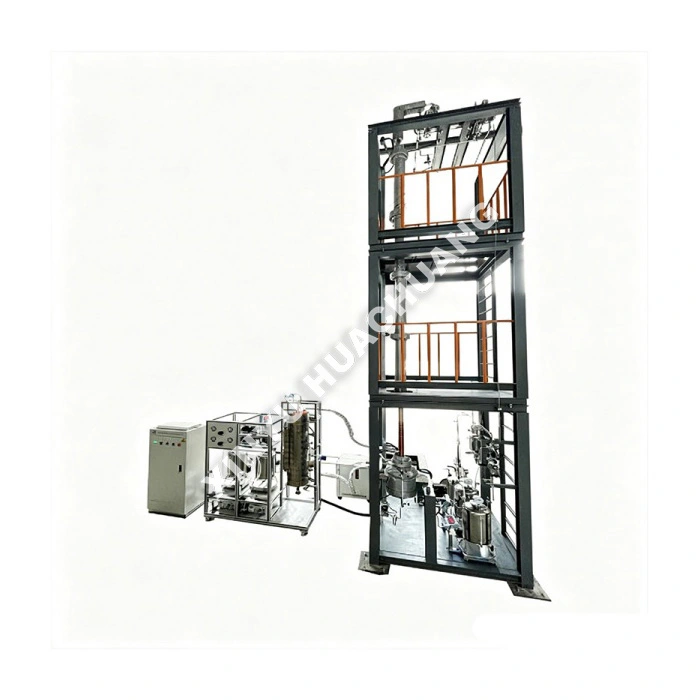

XINYU HUACHUANG 반응 및 증류 파일럿 유닛은 실험실 연구와 산업 규모 확장 간의 격차를 해소하기 위해 특별히 설계된 고급 모듈형 파일럿 규모 시스템입니다. 이 혁신적인 플랫폼은 특수 공정 파이프라인을 통해 유연하게 결합된 독립적인 고정층 촉매 평가 장치와 정밀 증류 분리 장치로 구성됩니다. 자동화된 작동 및 데이터 수집을 위한 지능형 PLC 제어 시스템을 갖춘 반응 및 증류 파일럿 유닛은 재료 재활용, 사이드 스트림 회수 및 연속 결합을 포함한 다양한 작동 모드를 지원하여 연구원에게 공정 최적화 및 안정적인 데이터 수집을 위한 컴팩트하고 적응력이 뛰어난 솔루션을 제공합니다.
● 핵심 메커니즘: 시스템은 모듈식 결합 원리에 따라 작동합니다. 고정층 장치는 촉매 반응과 성능 평가를 처리하고 증류 장치는 제품 분리를 관리합니다. 두 장치는 샘플링, 냉각 및 흐름 제어 밸브 어셈블리가 장착된 파이프라인을 통해 연결됩니다. 반응 유출물은 연속 분리를 위해 증류탑에 완전히 또는 부분적으로 도입될 수 있습니다. 이 설계를 통해 각 장치를 독립적으로 작동하거나 반응-증류 연속 커플링 실험을 위한 유연한 조합이 가능합니다.
● 재료 및 구성: 다양한 화학적 환경을 견딜 수 있도록 반응기와 컬럼은 Quartz, SS316L 또는 Hastelloy와 같은 고급 재료로 맞춤 제작될 수 있습니다. 이 시스템은 PLC를 통해 완전 자동화되어 처리 용량, 온도 및 압력을 정밀하게 제어할 수 있습니다.
● 공정 통합: 이 다목적 반응 및 증류 파일럿 장치는 다양한 촉매 및 분리 공정과 완벽하게 결합됩니다. 변환을 극대화하기 위한 재료 재활용, 중간 제품 수집을 위한 측류 회수 및 독립적인 테스트와 같은 복잡한 운영 전략을 지원하므로 촉매 성능을 평가하고 다운스트림 분리를 동시에 최적화하는 데 이상적입니다.
|
매개변수 |
사양 |
|
시스템 구성 |
모듈형 고정층 반응기 + 증류탑(파이프라인 결합) |
|
작동 온도 |
RT ~ 500℃ (정밀도 ±1℃) |
|
작동 압력 |
대기압 ~ 20.0MPa(맞춤형) |
|
공급 시스템 |
고정밀 HPLC 펌프 + 가열 라인 |
|
환류 비율 |
PLC를 통해 완전 자동 조정 가능 |
|
반응기/컬럼 재료 |
쿼츠 / SS316L / 하스텔로이 / 인코넬 |
|
제어 시스템 |
PLC + PC 소프트웨어 인터페이스 |
|
작동 모드 |
독립 / 연속 커플링 / 재활용 / 사이드 드로우 |
● 프로세스 목표 정의: 독립적인 촉매 평가, 독립형 증류 또는 연속 반응-증류 결합이 필요한지 명확하게 식별합니다. 이는 반응 및 증류 파일럿 장치에 필요한 구성과 파이프라인 밸브 어셈블리를 결정합니다.
● 재료 호환성: 공급원료 및 제품 특성에 따라 적절한 야금을 선택하세요. 표준 SS316L은 대부분의 응용 분야에 적합하지만 부식성이 높은 환경에는 Hastelloy 또는 유리 라이닝 반응기가 필요합니다.
● 운영 유연성: 전환을 강화하기 위해 재료 재활용이 필요한지 또는 중간 제품을 수집하기 위한 부류 회수가 필요한지 결정합니다. 파이프라인 밸브 어셈블리가 이러한 특정 모드를 지원하도록 맞춤화되었는지 확인하십시오.
● 분석 요구 사항: 실시간 모니터링이 필요한 경우 지속적인 데이터 수집을 위해 시스템에 멀티 포트 샘플링 밸브와 PLC와 통합된 호환 가능한 온라인 분석기(예: GC, FTIR)가 포함되어 있는지 확인하세요.
|
특징 |
전통적인 통합 장치 |
XINYU HUACHUANG 반응 및 증류 파일럿 유닛 |
|
시스템 설계 |
고정된 단일 목적 설정 |
모듈식, 유연한 파이프라인 커플링 |
|
작동 모드 |
연속 결합으로 제한됨 |
독립, 결합, 재활용, 측면 끌기 |
|
제어 시스템 |
기본 PLC |
복잡한 자동화를 위한 고급 PLC |
|
적응성 |
낮음, 하드웨어 변경 필요 |
높음, 소프트웨어 및 밸브 조정 |
|
데이터 수집 |
기본 로깅 |
포괄적인 실시간 PLC 통합 |
● 공장 직접 가격 책정: 원 제조업체로서 중개인을 제거하여 산업 등급 품질을 저하시키지 않으면서 매우 경쟁력 있는 가격을 제공합니다.
● 심층적인 맞춤화 기능: 원자로 야금부터 파이프라인 밸브 조립까지 당사의 엔지니어링 팀은 귀하의 특정 모듈식 프로세스 요구 사항에 맞게 모든 세부 사항을 맞춤화합니다.
● 산업 등급 신뢰성: 최고 수준의 구성요소와 견고한 PLC로 구축되어 복잡한 커플링 실험에서 연중무휴 무인 작동을 위한 장기적인 안정성을 보장합니다.
● 포괄적인 애프터 서비스 지원: 우리는 R&D가 중단되지 않도록 평생 기술 지원, 영어 비디오 튜토리얼, 영상 통화를 통한 원격 문제 해결을 제공합니다.
● ISO 인증 품질: 모든 장치는 ISO 품질 관리 시스템의 지원을 받아 배송 전에 엄격한 압력 테스트, 누출 감지, 온도 균일성 교정을 거칩니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 시스템은 두 개의 독립적인 모듈, 즉 촉매 반응과 성능 평가를 위한 고정층 장치와 제품 분리를 위한 증류 장치로 구성됩니다. 샘플링, 냉각 및 흐름 제어 밸브 어셈블리가 장착된 파이프라인을 통해 연결됩니다. 이 설계를 통해 각 장치를 독립적으로 작동하거나 연속 반응-증류 커플링 실험을 위해 결합할 수 있습니다.
답: 그렇습니다. 각 장치는 독립형 촉매 테스트 또는 독립형 분리 연구를 위해 자체적으로 실행할 수 있습니다. 반응 유출물을 결합하면 연속 분리를 위해 증류탑에 전체 또는 부분적으로 도입될 수 있어 실험 설계에 있어 최대의 유연성을 제공합니다.
A: 이 장치는 미반응 공급물을 반응기로 되돌려 전환을 극대화하고, 증류탑의 특정 지점에서 중간 생성물을 수집하기 위한 측류 회수, 반응 또는 증류 모듈의 독립적 테스트를 통해 물질 재활용을 지원합니다. 이러한 전략은 촉매 성능을 평가하고 동시에 다운스트림 분리를 최적화하는 데 이상적입니다.
A: 반응기와 컬럼은 가시성과 내식성을 위한 Quartz, 표준 고온 응용 분야를 위한 SS316L, 부식성이 높거나 극한 조건을 위한 Hastelloy를 포함한 고급 소재로 맞춤 제작할 수 있습니다. 전체 시스템은 PLC를 통해 완전 자동화되어 처리 용량, 온도 및 압력을 정밀하게 제어합니다.
A: PLC는 모든 실행에서 처리 용량, 온도 프로필, 압력 등 모든 중요한 매개변수에 대해 정확하고 반복 가능한 제어를 보장합니다. 이를 통해 수동 변동성이 제거되고 반응-증류 커플링 실험에서 규모 확대 결정에 적합한 일관되고 재현 가능한 데이터가 생성됩니다.
