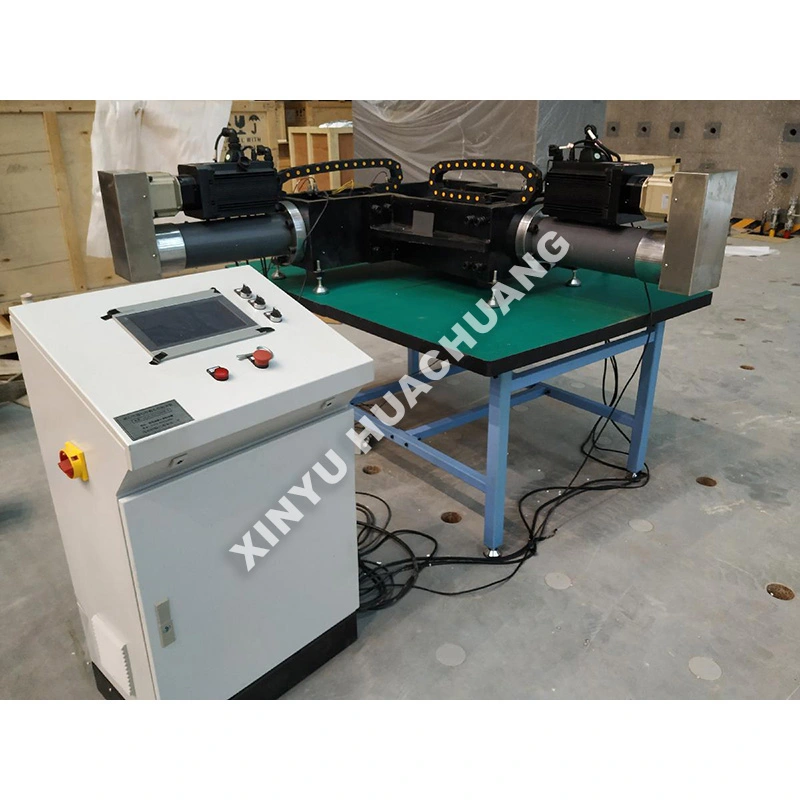

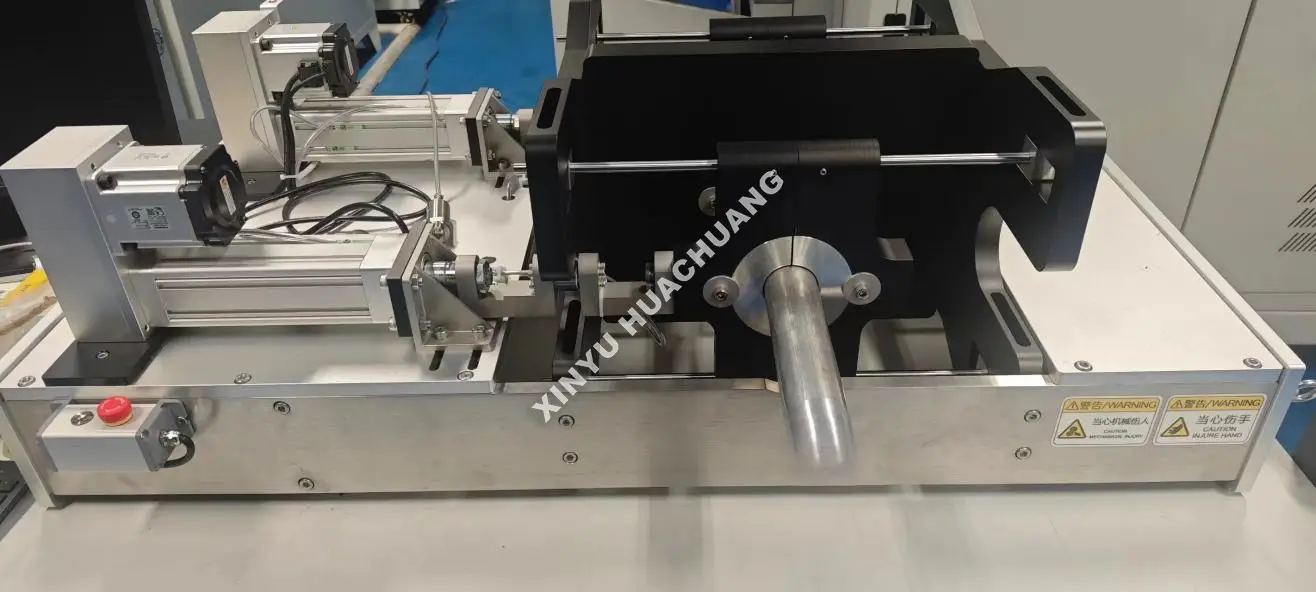

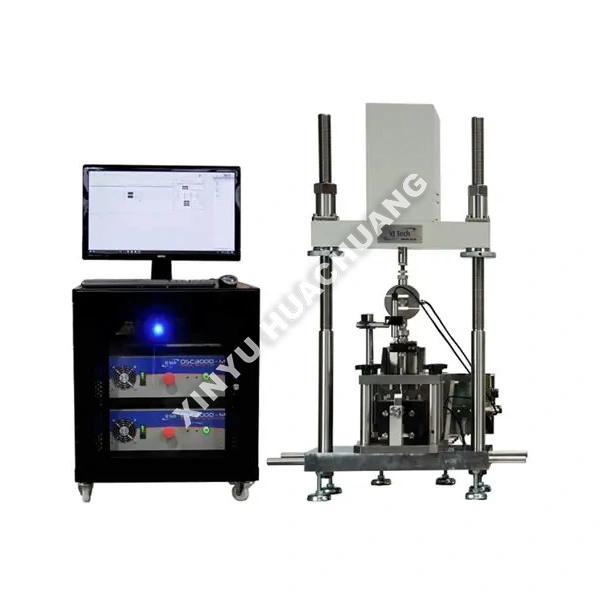

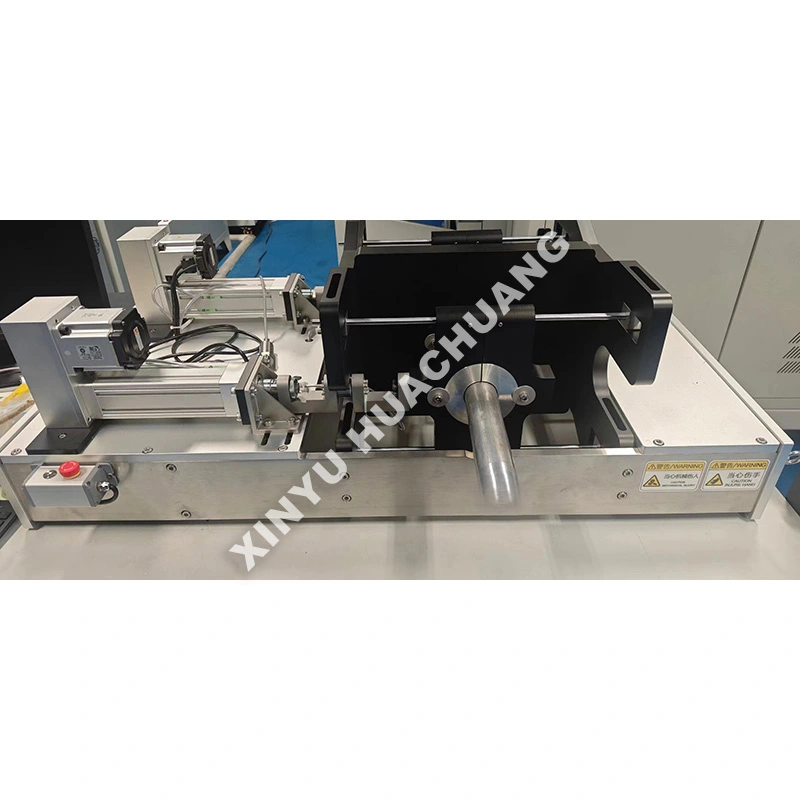

XINYU HUACHUANG 동적 전단 테스트 장치는 동적 및 정적 전단 하중 하에서 재료 및 구조 구성 요소의 기계적 특성을 평가하도록 특별히 설계된 매우 정확하고 다양한 테스트 장비입니다. 실제 전단력을 시뮬레이션하도록 설계된 이 동적 전단 테스트 장치는 전단력, 변위 및 변형을 정확하게 측정합니다. 지능형 PLC/PC 자동화 및 다단계 안전 인터록을 갖추고 있어 안전하고 안정적인 작동을 보장하는 동시에 R&D, 품질 관리 및 재료 인증을 위한 재현성이 높은 데이터를 제공합니다.
동적 전단 테스트 장치는 재료 또는 구조 구성 요소가 전단력에 어떻게 반응하는지 결정하는 데 사용되는 특수 기계 테스트 장치입니다. 제어된 전단 하중을 시편에 적용함으로써 장치는 다양한 주파수와 진폭에서 최대 전단 강도와 동적 전단 거동을 모두 측정할 수 있습니다. 이 장비는 전단 계수, 동적 점도 및 극한 전단 강도와 같은 주요 기계적 매개변수를 계산하는 데 중요합니다. XINYU HUACHUANG 동적 전단 테스트 장치는 금속, 폴리머, 복합재 및 접착제의 구조적 무결성을 검증하기 위해 야금, 자동차, 항공우주 및 건설 산업에서 널리 활용됩니다.
● 고정밀 측정: 프리미엄 로드 셀과 고해상도 변위 센서를 갖추고 있어 오류를 최소화하면서 전단력과 변형 데이터를 정확하게 캡처할 수 있습니다.
● 다양한 제어 모드: 동적 진동 전단, 정적 전단, 순환 피로를 포함한 여러 테스트 모드를 지원하여 선형 점탄성 및 비선형 강도 테스트를 모두 수용합니다.
● 지능형 데이터 수집: 통합 PC 소프트웨어는 자동으로 실시간 곡선(힘-변위, 응력-변형)을 기록하고 주요 매개변수를 계산하며 포괄적인 테스트 보고서를 생성합니다.
● 견고하고 안전한 구조: 견고한 주조 프레임과 다단계 안전 인터록(과부하 보호, 비상 정지, 변위 제한)으로 제작되어 작업자 안전과 장비 수명을 보장합니다.
● 맞춤형 고정 장치: 박막부터 대형 구조 구성 요소까지 다양한 시편 형상을 안전하게 고정할 수 있는 광범위한 특수 전단 고정 장치 및 그립을 제공합니다.
|
매개변수 |
사양 |
|
최대 전단력 용량 |
1kN ~ 500kN(맞춤형) |
|
힘 측정 정확도 |
전체 스케일의 ±0.5% 또는 ±1.0% |
|
변위 해상도 |
0.0001mm(고정도 엔코더) |
|
제어 모드 |
힘/변위/동적 주파수 |
|
테스트 유형 |
정적 전단/동적 진동/피로 |
|
표본 유형 |
금속, 폴리머, 복합재, 접착제, 패스너 |
|
제어 시스템 |
산업용 PLC + PC 소프트웨어 인터페이스 |
|
안전 기능 |
과부하 보호, 비상 정지, 변위 제한 |
● 힘 용량 및 시편 크기 정의: 예상되는 최대 전단력과 시편 치수를 정확하게 결정합니다. 이는 동적 전단 시험 장치에 적합한 로드 셀과 고정 장치 유형을 선택하는 데 중요합니다.
● 테스트 유형 요구 사항 평가: 정적 전단 강도 테스트, 동적 점탄성 특성 분석 또는 주기적 피로 평가가 필요한지 결정합니다. 이는 필요한 제어 모드와 소프트웨어 기능을 나타냅니다.
● 재료 호환성: 재료 특성(예: 금속, 폴리머, 생물학적 조직)을 고려하여 미끄러짐이나 조기 파손을 방지하기 위한 적절한 그립 방법과 고정 장치 디자인을 선택하세요.
● 표준 준수: 선택한 동적 전단 테스트 장치가 따라야 하는 특정 테스트 표준(예: ASTM, ISO, GB)을 수용할 수 있는지 확인하세요.
● 재료 검증: 인입 구조용 강철, 로드 셀, 센서를 엄격하게 검사하여 지정된 야금 및 성능 표준을 충족하는지 확인합니다.
● 정밀 가공: 메인 프레임과 전단 고정 장치를 CNC 가공하여 높은 하중에서도 완벽한 정렬과 구조적 무결성을 보장합니다.
● 시스템 교정: 측정 정확도를 보장하기 위해 인증된 참조 표준을 사용하여 로드 셀, 변위 센서 및 제어 시스템을 포괄적으로 교정합니다.
● 안전 인터록 테스트: 과부하 보호, 비상 정지, 변위 제한 등 모든 안전 기능을 엄격하게 테스트하여 안정적인 작동을 검증합니다.
● 기능 실행: 패키징하기 전에 원활한 작동, 정확한 데이터 수집, 소프트웨어의 적절한 기능을 확인하기 위한 완전한 시험 실행 및 실제 표본 테스트입니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 정적 전단 테스트는 시편이 파손될 때까지 꾸준히 증가하는 하중을 적용하여 최종 전단 강도만 측정합니다. 동적 전단 테스트는 다양한 주파수와 진폭에서 전단 하중을 적용하고 재료의 시간 의존적이고 속도에 민감한 동작을 포착함으로써 더욱 발전합니다. 이는 사용 중 진동, 충격 또는 주기적인 하중을 받는 구성 요소에 중요한 정보입니다.
A: 이 장치는 정적 및 동적 조건 모두에서 전단 계수, 동적 점도 및 극한 전단 강도를 측정합니다. 다양한 주파수와 진폭을 스윕함으로써 재료의 전단 반응이 로딩 속도와 온도에 따라 어떻게 변하는지 나타내는 마스터 곡선도 생성됩니다.
A: 폴리머와 접착제는 점탄성 거동을 나타냅니다. 즉, 하중 빈도에 따라 강성과 감쇠 특성이 달라집니다. 동적 점도 데이터는 이러한 재료가 반복 전단 하에서 에너지를 소산하는 방법을 보여줍니다. 이는 구조적 결합, 진동 감쇠 및 실란트 설계와 같은 응용 분야에서 장기 성능을 예측하는 데 필수적입니다.
A: 이 장치는 표준 중첩 전단 시편, 맞대기 접합 시편 및 금속, 폴리머, 복합재 및 접착제에 대한 맞춤형 형상을 지원합니다. 고정 장치는 얇은 필름, 벌크 샘플 및 접착 어셈블리에 맞게 조정할 수 있으므로 다양한 재료 유형 및 테스트 표준에 걸쳐 다용도로 사용할 수 있습니다.
A: 리벳 조인트, 접착 본드, 복합 라미네이트 등의 자동차 및 항공우주 부품은 작동 중에 동적 전단 하중을 경험합니다. 이 장치는 이러한 조인트가 배치 전에 피로 수명 및 구조적 무결성 사양을 충족하는지 확인하는 데 필요한 주파수 종속 전단 데이터를 제공합니다.
