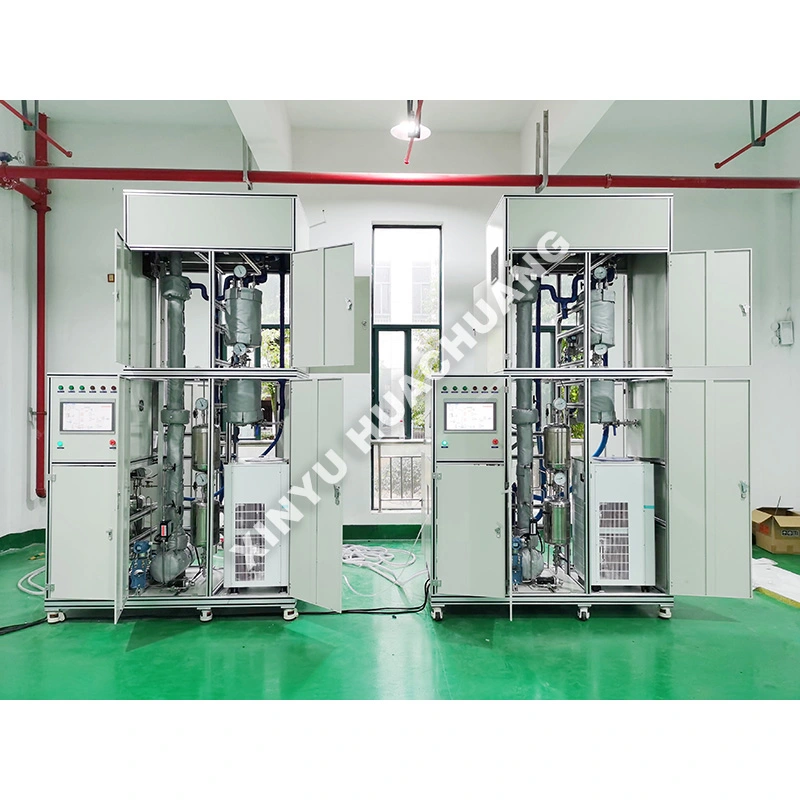

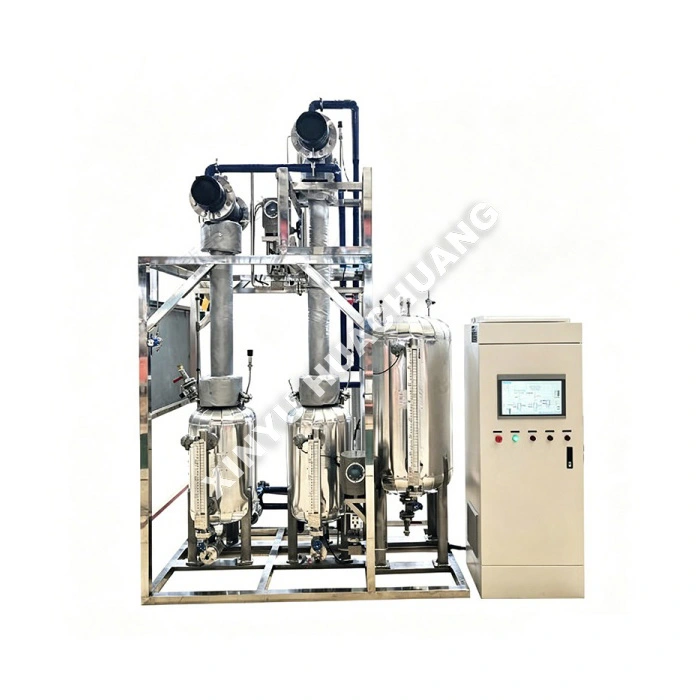

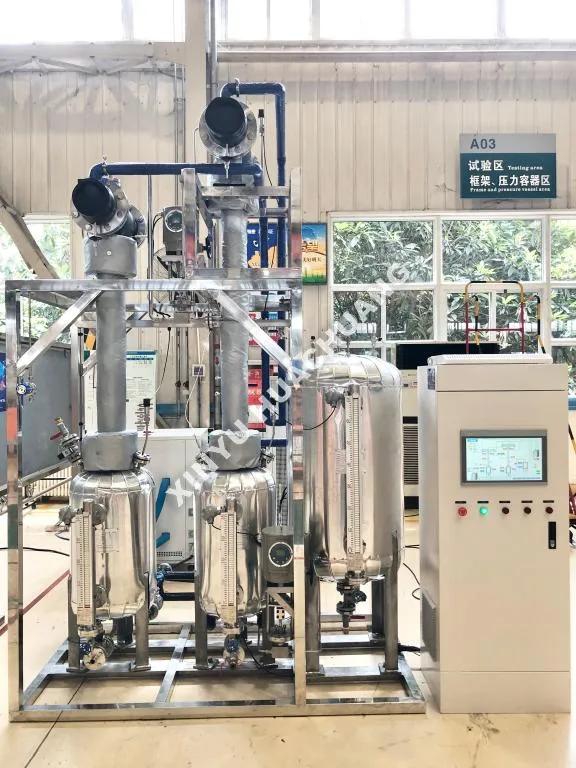

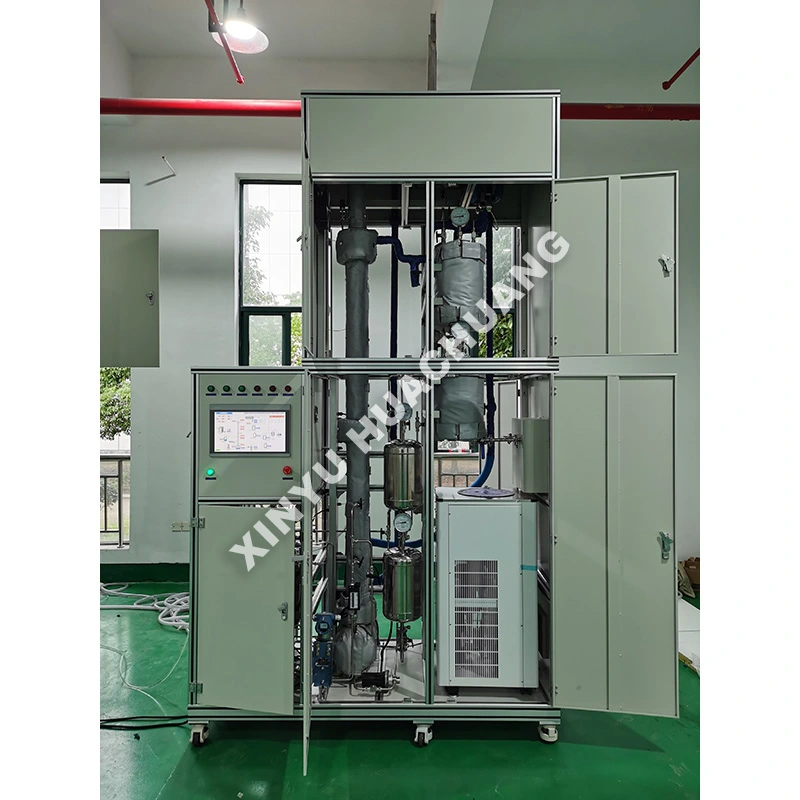

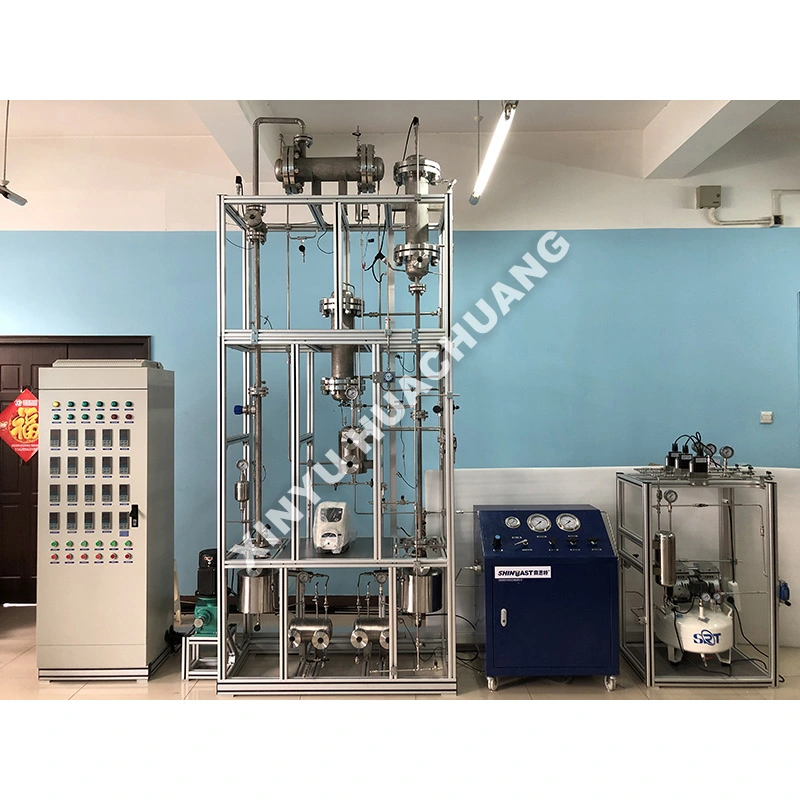

XINYU HUACHUANG 가스 저온 가압 증류 장치는 복잡한 가스 혼합물의 고정밀 정제를 위해 특별히 설계된 고급 올인원 분리 시스템입니다. 다양한 구성 요소의 끓는점 차이와 상대 휘발성을 활용하도록 설계된 이 가스 저온 가압 증류 장치는 저온 및 고압 조건에서 작동하여 우수한 다단계 증기-액체 물질 전달을 달성합니다. 전체 시스템은 증류탑, 응축기, 리보일러, 냉동 장치, 압축기 및 지능형 PLC 제어 시스템을 통합하는 견고한 스테인리스 스틸 스키드 위에 구축되었습니다. 이 컴팩트한 모듈형 디자인은 까다로운 산업 및 연구 분야에 대한 쉬운 설치, 원활한 재배치, 안정적인 성능을 보장합니다.
가스 저온 가압 증류 장치는 극저온 분별 증류의 기본 원리에 따라 작동합니다. 다성분 가스 혼합물은 증류탑에 들어가기 전에 압축되고 사전 냉각됩니다. 컬럼 내부의 저온, 고압 환경은 여러 이론단 또는 충전층에 걸쳐 지속적인 증기-액체 접촉을 촉진합니다. 끓는점이 높은 성분은 액체로 응축되어 아래로 흐르고, 끓는점이 낮은 가벼운 성분은 기화하여 위로 올라갑니다. 이 정밀한 다단계 물질 전달은 대상 가스를 불순물로부터 효과적으로 분리합니다. 통합 냉동 사이클은 필요한 냉각 용량을 제공하는 반면 리보일러는 기화에 필요한 열을 공급하며 이 모든 것은 PLC 제어 시스템에 의해 원활하게 조정됩니다.
● 모듈식 스키드 장착형 설계: 모든 핵심 구성 요소가 스테인리스 스틸 베이스에 통합되어 있어 설치 공간이 매우 작고 현장 설치가 간편하며 전체 재배치가 유연합니다.
● 고정밀 분리: 최적화된 저온 및 고압 조건에서 작동하여 상대 휘발성을 극대화하고 대상 가스의 고순도 회수를 보장합니다.
● 지능형 PLC 자동화: 온도, 압력, 유속을 정밀하게 조절하는 완전 자동화된 제어 시스템을 갖추고 있어 수동 개입을 크게 줄이고 안정적인 장기 작동을 보장합니다.
● 견고한 구조: 부식에 강하고 극저온을 견딜 수 있는 고급 스테인리스 스틸로 제조되어 장비 수명과 제품 순도를 보장합니다.
● 턴키 솔루션: 압축기, 냉각 장치, 열 교환기 및 밸브를 단일 장치로 통합하여 복잡한 현장 배관이 필요 없으며 프로젝트 리드 타임을 단축합니다.
|
매개변수 |
사양 |
|
핵심기술 |
저온 가압 분별 증류 |
|
장비 구조 |
모듈식 스테인리스 스틸 스키드 장착형 |
|
작동 조건 |
저온/고압 |
|
제어 시스템 |
산업용 PLC + HMI 터치스크린 |
|
주요 구성품 |
증류탑, 콘덴서, 리보일러, 압축기 |
|
건축재료 |
프리미엄 스테인레스 스틸(SS304/SS316L) |
|
분리 효율성 |
다단계 증기-액체 물질 전달 |
|
안전 기능 |
과압 완화, 과열 경보, ESD |
● 전자 특수 가스: 반도체 제조용 전자 등급 가스의 고순도 정화.
● 냉매 회수 및 재생: 환경 규정 준수를 위해 혼합 냉매를 효율적으로 분리하고 재활용합니다.
● 경질 탄화수소 분리: 석유화학 공정에서 C2-C4 탄화수소를 정밀하게 분류합니다.
● 산업 폐가스 자원 회수: 가치 있는 화학 성분을 추출하여 산업 배기 가스의 가치를 평가합니다.
● 사전 시작 퍼지: 공급 가스를 도입하기 전에 항상 철저한 질소 퍼지를 수행하여 산소와 습기를 제거하여 얼음 막힘이나 안전 위험을 방지합니다.
● 열 평형: 탑 내부에 열 충격을 방지하기 위해 공급 가스를 도입하기 전에 냉각 시스템이 목표 저온 기준선에 도달하도록 허용합니다.
● 압력 모니터링: 고압 부분을 지속적으로 모니터링하고 안전 릴리프 밸브가 보정되고 방해받지 않는지 확인합니다.
● 공급 가스 품질: 증류 패킹이나 트레이를 오염시킬 수 있는 미립자와 액체 방울을 제거하기 위해 공급 가스를 사전 필터링했는지 확인하세요.
● 매일: PLC 인터페이스에 비정상적인 경보가 있는지 검사하고, 투시창에서 액체 수위가 적절한지 확인하고, 눈에 띄는 가스 또는 냉매 누출이 없는지 확인합니다.
● 주간/월간: 윤활유 레벨과 순환 압축기의 상태를 확인합니다. 냉동 장치의 응축기 코일에 먼지가 쌓이지 않았는지 검사하고 필요한 경우 청소하십시오.
● 분기별: PLC가 정확한 데이터를 수신하도록 임계 압력 및 온도 트랜스미터를 교정합니다. 안전 릴리프 밸브를 검사하고 수동 작동 테스트를 수행합니다.
● 매년: 증류탑의 내부 상태를 검사하고, 리보일러 및 응축기 열 교환 표면을 청소하고, 모든 극저온 밸브 및 개스킷의 무결성을 확인하기 위해 포괄적인 정지 일정을 계획합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 이 장치는 극저온 분별 증류 방식으로 작동됩니다. 다성분 가스 혼합물은 먼저 압축되고 사전 냉각된 다음 저온, 고압 환경에서 지속적인 증기-액체 접촉이 가능한 증류탑으로 들어갑니다. 끓는점이 높은 성분은 액체로 응축되어 아래로 흐르고, 가벼운 성분은 기화하여 위로 올라갑니다. 다단계 물질 전달을 통해 정밀한 분리가 이루어집니다.
A: 압축은 가스 압력을 높여 증기-액체 평형을 이동시키고 각 구성 요소의 액화 온도를 높입니다. 그런 다음 사전 냉각을 통해 혼합물이 컬럼에 들어가기 전에 이슬점에 더 가까워집니다. 이러한 단계는 함께 컬럼 내부의 냉각 부하를 줄이고 전반적인 분리 효율성을 향상시킵니다.
A: 통합 냉동 사이클은 컬럼 내부의 저온 환경을 유지하는 데 필요한 냉각 용량을 제공합니다. 이러한 지속적인 냉각이 없으면 응축된 액체가 다시 기화되고 물질 전달 과정이 중단됩니다. 냉동 사이클은 리보일러와 함께 작동하여 효과적인 분리에 필요한 정확한 열 구배를 유지합니다.
A: 리보일러는 증류탑 하단에서 기화에 필요한 열을 공급합니다. 아래로 흐르는 액체를 부분적으로 재기화함으로써 이론 플레이트 또는 패킹 층을 가로질러 역류 물질 전달을 유도하는 상승 증기 흐름을 생성합니다. 이러한 지속적인 증기-액체 교환을 통해 해당 구역의 각 구성 요소가 점진적으로 풍부해집니다.
