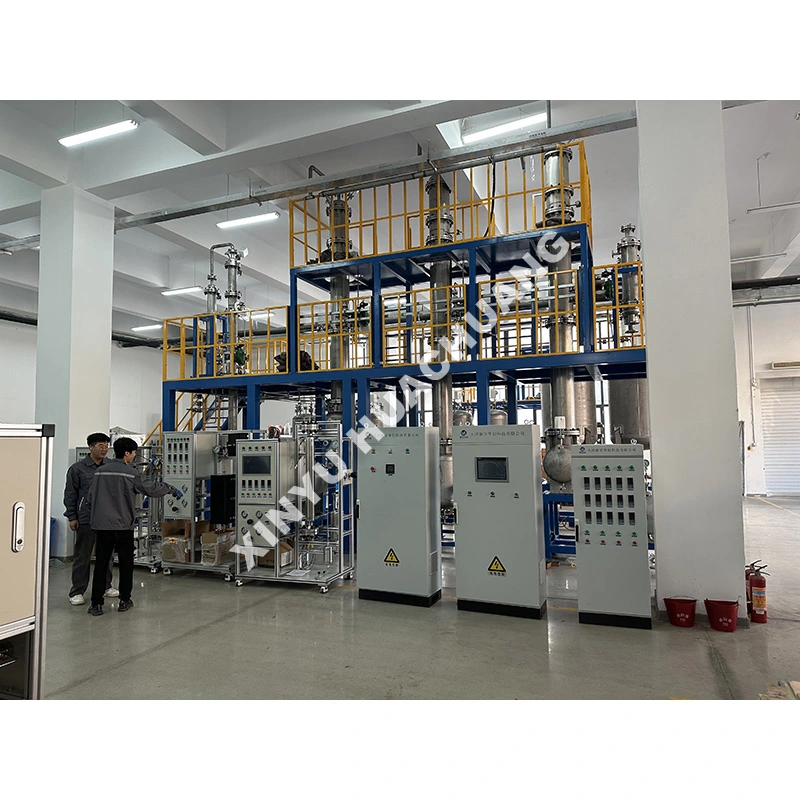

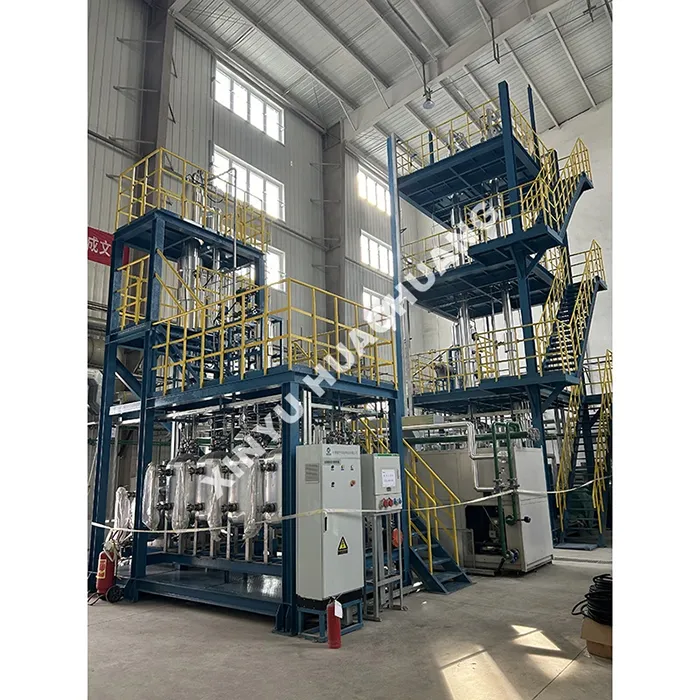

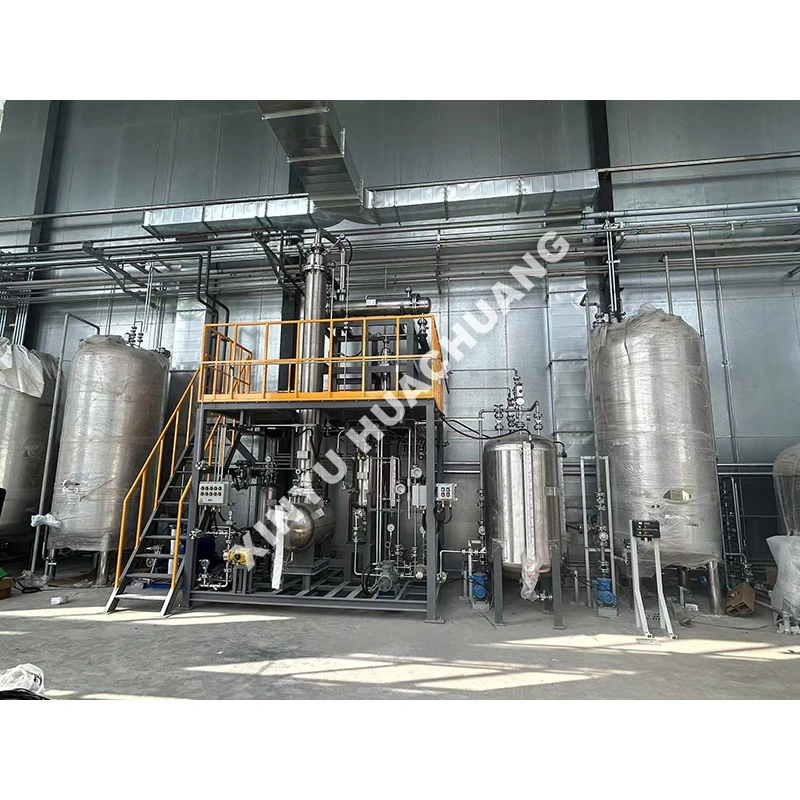

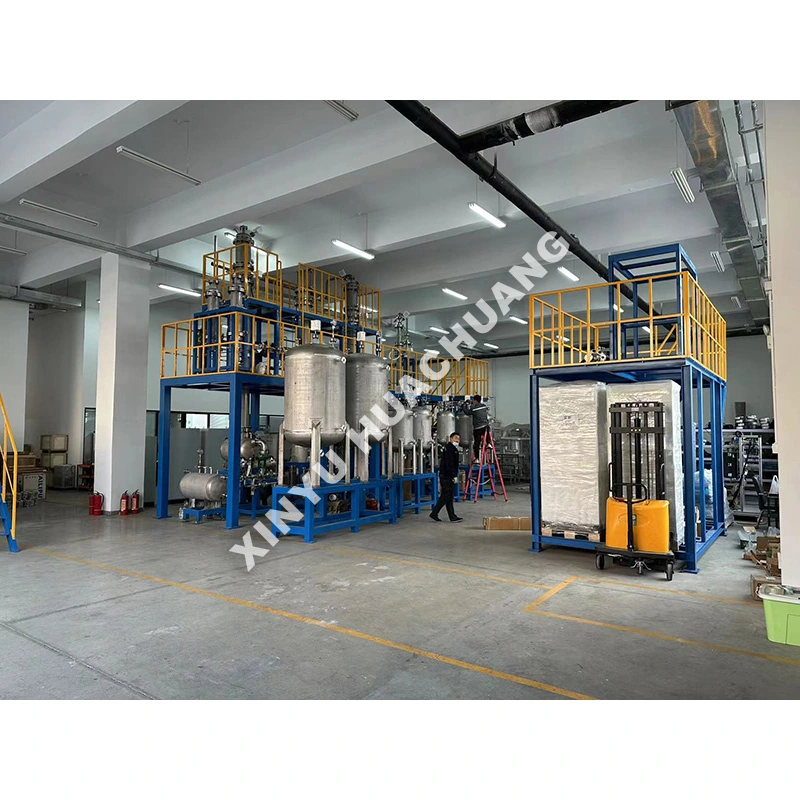

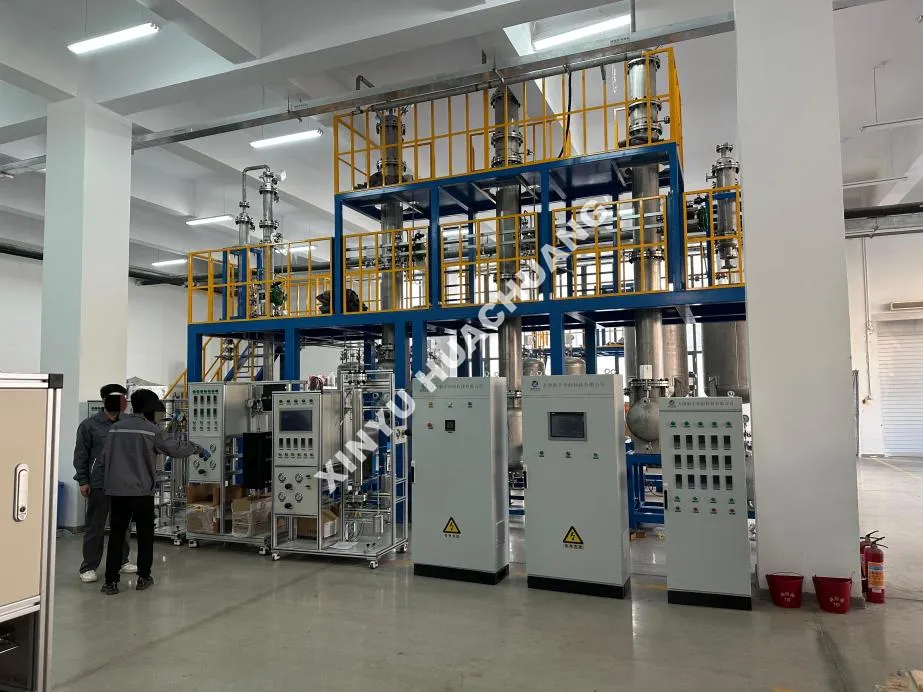

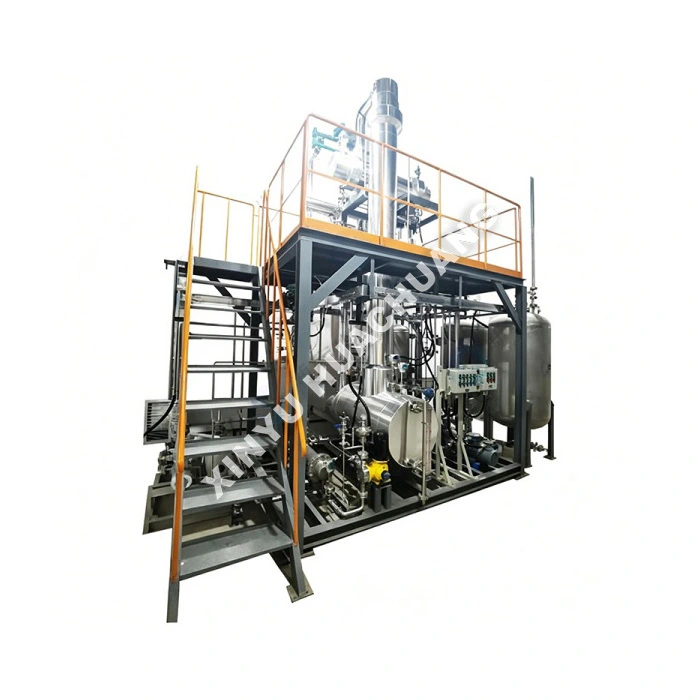

고진공 4열 연속 증류 장치

XINYU HUACHUANG 고진공 4열 연속 증류 장치는 열에 민감하고 끓는점이 높으며 복잡한 다성분 액체 혼합물의 연속 분별을 위해 특별히 설계된 고급 산업 등급 분리 시스템입니다. 열적 저하를 최소화하면서 분리 효율성을 극대화하도록 설계된 이 장치는 깊은 진공 조건에서 4단계 연속 증류 구성을 활용합니다. 지능형 PLC 자동화, 자동화된 환류 비율 제어 및 다단계 안전 인터록을 갖춘 이 장치는 안정적인 무인 장기 작동을 보장하는 동시에 상업 생산 및 공정 최적화를 위해 재현성이 높은 순도 데이터를 제공합니다.

작동 메커니즘

고진공 4열 연속 증류 장치는 깊은 진공 상태에서 연속 분별 증류 원리로 작동합니다. 액체 공급원료는 1차 컬럼에 지속적으로 계량됩니다. 깊은 진공은 부품의 끓는점을 크게 낮추어 열 균열과 중합을 방지합니다. 혼합물이 리보일러에서 가열됨에 따라 증기는 컬럼 내부(구조화된 패킹 또는 고효율 트레이)를 통해 상승하여 응축 및 재기화를 반복합니다. 4개 컬럼 캐스케이드를 사용하면 복잡한 혼합물을 여러 고순도 분획으로 정확하게 분리할 수 있습니다. 가벼운 성분은 첫 번째 컬럼의 상단에서 연속적으로 배출되고, 중간 분획은 후속 컬럼에서 수집되며, 무거운 잔류물은 최종 리보일러에서 배출됩니다. 전체 연속 공정은 고진공 4열 연속 증류 장치로 꼼꼼하게 관리되어 정확한 열 구배와 최적의 분리 효율성을 유지합니다.

어디에서 빛나나요?

● 4열 정밀 분리: 다단계 캐스케이드 설계를 통해 단일 공급원료에서 최대 4개의 개별 제품 분획을 동시에 분리할 수 있어 제품 수율과 순도가 극대화됩니다.

● 심층 진공 보호: 고진공(최저 10Pa)에서 작동하면 끓는점이 크게 낮아져 열 분해 없이 열에 민감한 재료, 폴리머, 고비점 화합물을 처리하는 데 이상적입니다.

● 고효율 내부 장치: 높은 이론적 단수와 PPM 수준의 분리 순도를 달성하기 위한 맞춤형 구조화된 포장 또는 고성능 트레이가 특징입니다.

● 지능형 PLC 자동화: 중앙 집중식 제어 시스템을 통해 무인 장기 작동, 자동 환류 비율 조정, 온도, 압력 및 유량에 대한 실시간 데이터 로깅이 가능합니다.

● 견고하고 안전한 구조: 고급 야금(예: SS316L, Hastelloy) 및 다단계 안전 인터록(과열, 과압, 건열 보호)으로 제작되어 안전한 작동을 보장합니다.

기술 사양

어디에 적용되나요?

● 정밀 화학 및 제약: 열에 민감한 활성 제약 성분(API) 및 고가치 중간체의 지속적인 정제.

● 폴리머 및 수지 가공: 폴리머 합성에서 모노머, 올리고머, 고비점 용매를 분리합니다.

● 에센셜 오일 및 천연 추출물: 섬세한 테르펜, 향료 및 식물 추출물을 부드럽고 지속적으로 분리합니다.

● 특수 용매: 비등점이 높거나 열적으로 불안정한 유기 용매의 초고정제.

● 식음료: 천연 향료 농축, 알코올 정화, 생리 활성 화합물 추출.

사용시 주의사항

● 진공 시스템 유지 관리: 공급원료를 도입하기 전에 진공 시스템(펌프, 응축기, 트랩)이 안정적으로 작동하는지 확인하세요. 진공 상태의 변동으로 인해 끓는점 변동이 발생하고 분리 효율성이 저하됩니다.

● 점진적 가열: PLC의 프로그래밍 가능한 가열 램프 속도를 활용하여 특히 진공 상태에서 시스템을 시작하는 동안 갑작스러운 기화 및 컬럼 범람을 방지합니다.

● 가동 중단 전 냉각: 항상 공급을 중단하고 시스템 온도가 80℃ 아래로 떨어질 때까지 진공 및 냉각수 흐름을 유지하여 뜨거운 리보일러에서 잔여 제품이 분해되는 것을 방지합니다.

● 누출 감지: 모든 진공 씰, 개스킷, 플랜지의 누출 여부를 정기적으로 검사합니다. 약간의 공기 유입이라도 진공 수준을 방해하고 산소를 유입하여 제품 산화를 일으킬 수 있습니다.

유지보수 가이드

● 매일: 진공 수준, 냉각수 흐름, 열매체 온도를 확인합니다. 펌프와 압축기에서 비정상적인 소음, 누출 또는 진동이 발생하는지 시스템을 검사하십시오.

● 주간/월간: 공급원료 사전 필터를 청소하거나 교체하여 무거운 잔류물이 컬럼 패킹을 더럽히는 것을 방지합니다. 모든 PTFE 개스킷과 기계적 씰의 마모 여부를 검사하고 필요한 경우 교체하십시오.

● 분기별: 온도 센서, 진공 게이지, 질량 유량 컨트롤러, 환류 비율 컨트롤러를 교정하여 분리 정확도를 유지합니다. 균일한 성능을 위해 가열 시스템을 검사하십시오.

● 작업 후: 항상 적절한 종료 순서를 따르십시오. 공급을 중단하고, 환류를 유지하여 컬럼을 깨끗하게 하고, 산화 또는 수분 흡수를 방지하기 위해 배수 및 보관하기 전에 시스템을 진공 상태에서 냉각시킵니다.

애프터 서비스 및 지원

XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.

포괄적인 보증 범위

우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.

신속한 대응 메커니즘

우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.

자주 묻는 질문(FAQ)

Q1: 이 장치가 대기압이 아닌 깊은 진공 상태에서 작동하는 이유는 무엇입니까?

A: 깊은 진공은 혼합물에 포함된 구성 요소의 끓는점을 크게 낮춥니다. 이는 더 높은 온도에서 발생할 수 있는 열 분해 및 중합을 방지하여 끓는점이 높은 유기 중간체, 천연 추출물 및 고분자 단량체와 같은 열에 민감한 화합물을 분리하는 데 필수적인 장치입니다.

Q2: 4개 컬럼 캐스케이드는 어떻게 복잡한 혼합물의 정밀한 분리를 달성합니까?

A: 캐스케이드의 각 열은 특정 분리 작업을 처리합니다. 가벼운 성분은 첫 번째 컬럼의 상단에서 연속적으로 배출되고, 중간 분획은 후속 컬럼에서 수집되며, 무거운 잔류물은 최종 리보일러에서 배출됩니다. 이 단계적 접근 방식을 통해 복잡한 혼합물을 단일 연속 작업으로 여러 고순도 분획으로 정밀하게 분리할 수 있습니다.

Q3: 이 고진공 장치에는 어떤 유형의 컬럼 내부 부품이 사용됩니까?

A: 컬럼에는 구조화된 패킹 또는 고효율 트레이가 장착되어 있습니다. 증기가 이러한 내부를 통해 상승함에 따라 응축과 재기화를 반복하여 목표 부분을 점진적으로 농축합니다. 패킹과 트레이 사이의 선택은 특정 분리 요구사항과 공급원료의 물리적 특성에 따라 달라집니다.

Q4: 장치는 4개 컬럼 전체에 걸쳐 정확한 열 구배를 어떻게 유지합니까?

A: 전체 연속 프로세스는 리보일러 온도, 응축기 작업 및 각 컬럼의 진공 수준을 정밀하게 조절하는 장치의 통합 제어 시스템에 의해 꼼꼼하게 관리됩니다. 이를 통해 모든 컬럼에서 최적의 열 구배가 동시에 유지되어 일관된 분리 효율성과 제품 순도를 제공할 수 있습니다.

Q5: 이 장치가 표준 2컬럼 증류 시스템과 다른 점은 무엇입니까?

A: 표준 2열 시스템은 피드를 제한된 수의 컷으로만 분할할 수 있습니다. 4개 컬럼 캐스케이드는 훨씬 더 많은 분리 단계를 제공하여 복잡한 혼합물을 4개 이상의 개별 제품 흐름으로 정밀하게 분류할 수 있습니다. 이는 공급원료에 각각 고순도로 회수해야 하는 여러 가지 중요한 구성 요소가 포함되어 있는 경우 매우 중요합니다.
