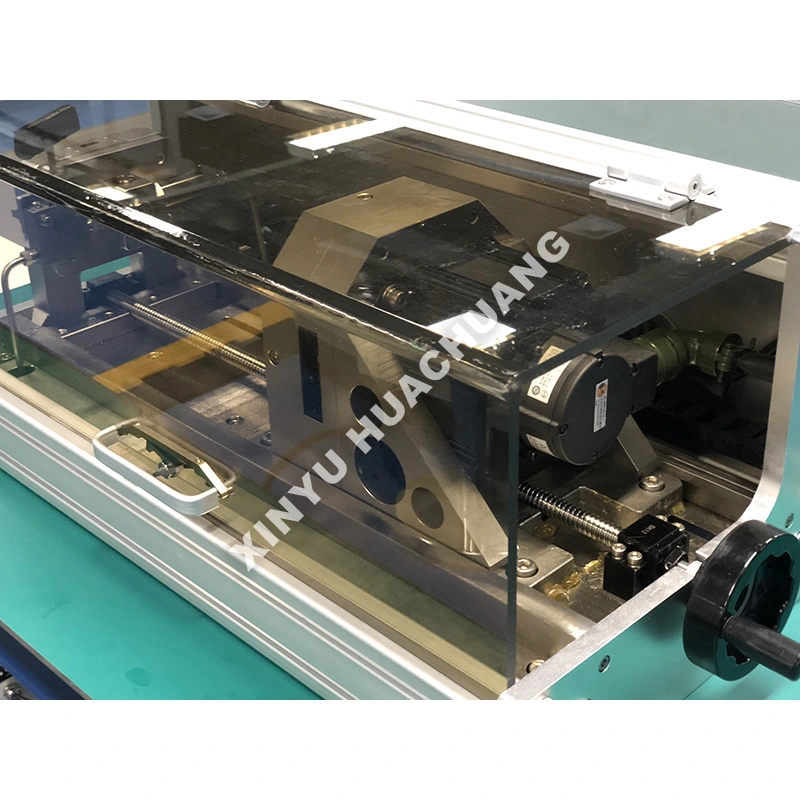

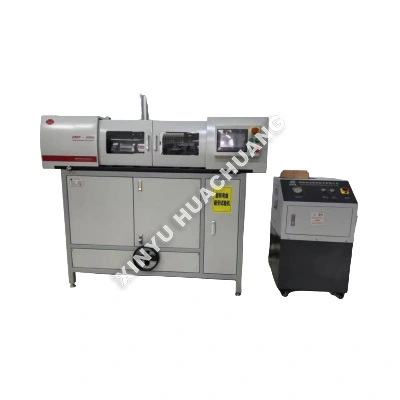

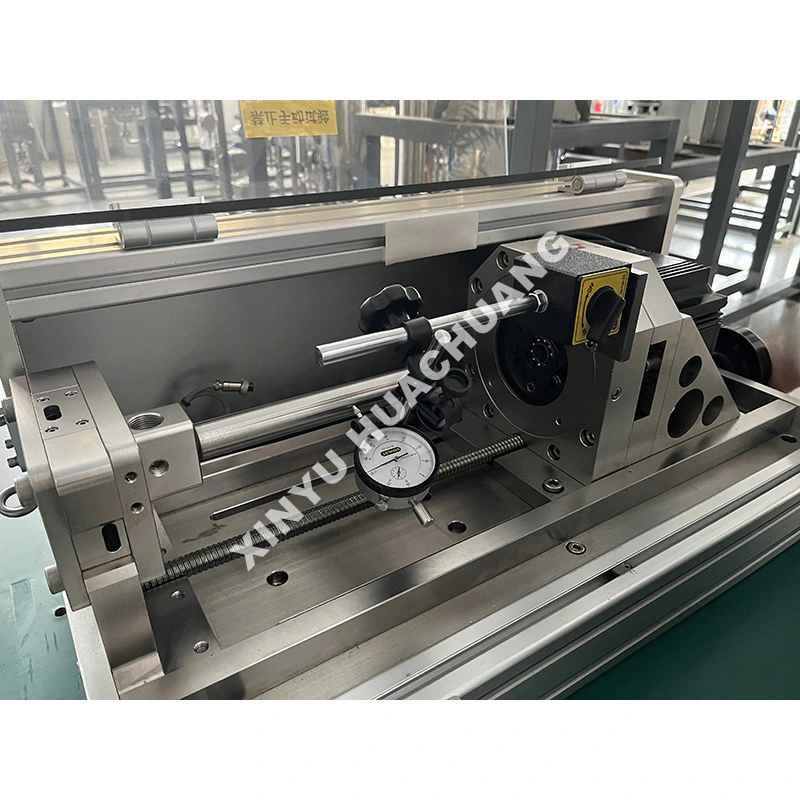

XINYU HUACHUANG 파이프 피팅 굽힘 피로 시험기는 반복 굽힘 하중 하에서 파이프라인 구성 요소의 구조적 완전성과 피로 수명을 평가하기 위해 특별히 설계된 고도로 전문화된 산업 등급 시험 장치입니다. 실제 동적 응력을 시뮬레이션하도록 설계된 이 파이프라인 부품 굽힘 피로 시험기는 주기적 굽힘 모멘트를 정밀하게 적용하여 균열 시작 및 전파를 평가합니다. 지능형 PLC/PC 자동화 및 다단계 안전 인터록을 갖추고 있어 안전한 무인 장기 작동을 보장하는 동시에 R&D, 품질 관리 및 산업 인증을 위해 재현성이 뛰어난 S-N 곡선 데이터를 제공합니다.
파이프 피팅 굽힘 피로 시험기는 파이프 또는 피팅 시편을 단단히 고정하고 고정밀 서보 유압 또는 서보 전기 액추에이터를 사용하여 제어되고 반복적인 굽힘 모멘트를 적용함으로써 작동합니다. 실제 파이프라인 작동 응력을 시뮬레이션하기 위해 단일 평면 굽힘, 회전 굽힘 또는 복잡한 다축 하중에 대해 기계를 구성할 수 있습니다. 테스트 전반에 걸쳐 시스템은 굽힘 각도, 적용 모멘트, 사이클 수 및 변형과 같은 매개변수를 지속적으로 모니터링하고 기록합니다. 시편이 파손되거나 미리 정의된 누출 임계값에 도달하면 테스트가 자동으로 종료되어 정확한 피로 수명 데이터를 제공합니다.
● 고정밀 순환 로딩: 최소한의 소음으로 복잡한 굽힘 파형(사인, 삼각형, 블록)의 정확하고 안정적인 적용을 보장하는 프리미엄 서보 액추에이터 및 로드 셀을 갖추고 있습니다.
● 다축 테스트 기능: 단일 평면, 이중 평면 및 회전 굽힘 피로 테스트를 지원하여 실제 파이프라인 설치 및 작동 응력을 정확하게 시뮬레이션합니다.
● 지능형 데이터 수집: 통합 PC 소프트웨어는 자동으로 실시간 곡선(모멘트-각, 주기-고장)을 기록하고 피로 수명을 계산하며 포괄적인 테스트 보고서를 생성합니다.
● 견고하고 안전한 구조: 견고한 주조 프레임과 다단계 안전 인터록(과부하 보호, 비상 정지, 파손 억제, 누출 감지)으로 제작되어 작업자 안전과 장비 수명을 보장합니다.
● 맞춤형 고정 장치: 다양한 파이프 직경, 벽 두께 및 피팅 형상을 안전하게 고정할 수 있는 다양한 특수 클램핑 고정 장치 및 엔드 커넥터를 제공합니다.
|
매개변수 |
사양 |
|
최대 굽힘 모멘트 용량 |
100Nm ~ 50,000Nm(맞춤형) |
|
굽힘 각도 범위 |
±180°(완전히 조정 가능한 진폭) |
|
테스트 빈도 |
0.01Hz ~ 5Hz (부하 용량에 따라 다름) |
|
힘/각도 정확도 |
전체 스케일의 ±0.5% 또는 ±1.0% |
|
제어 모드 |
순간제어 / 각도제어 / 피로주기 |
|
표본 유형 |
파이프, 튜브, 엘보우, 티, 플랜지, 피팅 |
|
제어 시스템 |
산업용 PLC + PC 소프트웨어 인터페이스 |
|
안전 기능 |
과부하 보호, 비상 정지, 누출 감지 |
● 석유 및 가스 산업: 극심한 반복 굽힘 하에서 드릴 파이프, 케이싱, 튜브, 파이프라인 피팅의 피로 평가.
● 석유화학 및 발전: 열 교환기 튜브, 보일러 파이프 및 고압 증기 라인 테스트.
● 자동차 및 항공우주: 진동 및 굽힘에 따른 배기 시스템, 연료 라인, 유압 튜브의 내구성을 평가합니다.
● 건설 및 인프라: 구조용 강철 튜브, 비계, 교량 구성요소의 피로 수명을 평가합니다.
● 의료 기기: 카테터, 가이드와이어, 스텐트의 유연성과 피로 저항성을 테스트합니다.
● 적절한 시편 정렬: 피로 결과를 왜곡시킬 수 있는 의도하지 않은 축 하중이나 편심 굽힘을 방지하려면 항상 시편이 고정 장치에 완벽하게 정렬되어 있는지 확인하십시오.
● 고정력 검증: 고정 주기 테스트 중에 시편 미끄러짐을 방지할 만큼 고정력이 충분하지만 그립 지점에서 조기 압착을 일으킬 정도로 높지는 않은지 확인합니다.
● 누출 감지 설정: 중공 파이프라인 구성요소의 경우 테스트를 시작하기 전에 항상 내부 압력 모니터링 시스템과 누출 감지 센서를 연결하세요.
● 점진적 부하 증가: 소프트웨어의 프로그래밍 가능한 증가 기능을 활용하여 굽힘 진폭을 목표 수준까지 점진적으로 증가시켜 충격 부하를 방지합니다.
● 매일: 모든 클램핑 고정 장치와 그립에 마모, 균열 또는 변형이 있는지 검사합니다. 유압 오일 레벨(해당되는 경우)을 점검하고 모든 안전 인터록이 제대로 작동하는지 확인하십시오.
● 주간/월간: 제조업체 사양에 따라 움직이는 모든 조인트, 가이드 레일 및 액추에이터 연결 장치에 윤활유를 바릅니다. 테스트 영역을 청소하고 전기 연결부가 느슨해졌는지 검사하십시오.
● 분기별: 인증된 참조 표준을 사용하여 로드 셀, 각도 인코더, 압력 변환기의 포괄적인 시스템 교정을 수행합니다. 유압 호스와 부속품에 마모 또는 누출 징후가 있는지 검사하십시오.
● 사후 테스트: 샘플 파손 후 항상 적절한 종료 순서를 따르십시오. 파손된 시편을 조심스럽게 제거하고 고정 장치를 청소한 다음 갑작스러운 하중 해제로 인해 발생한 손상이 있는지 액추에이터를 검사합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 기계는 파이프 또는 피팅 시편을 단단히 고정하고 고정밀 서보 유압 또는 서보 전기 액추에이터를 사용하여 제어되고 반복적인 굽힘 모멘트를 적용합니다. 단일 평면 굽힘, 회전 굽힘 또는 복잡한 다축 하중에 대해 구성하여 지반 침강, 열팽창 및 진동으로 인한 피로를 포함하여 파이프라인이 서비스 중에 경험하는 실제 응력 조건을 재현할 수 있습니다.
A: 시스템은 굽힘 각도, 적용 모멘트, 사이클 수 및 변형률 데이터를 실시간으로 지속적으로 기록합니다. 이 포괄적인 데이터 세트를 통해 엔지니어는 S-N 곡선(응력 대 사이클 수)을 플롯하고 지정된 하중 조건에서 파이프라인 구성요소의 정확한 피로 수명을 결정할 수 있습니다.
A: 시편이 파손되거나 미리 정의된 누출 임계값에 도달하면 테스트가 자동으로 종료됩니다. 가압 파이프 테스트의 경우 시스템은 내부 압력을 모니터링하고 벽 관통 균열을 나타내는 압력 강하를 감지하여 피로 수명 측정이 임의의 사이클 한계가 아닌 실제 고장을 반영하도록 보장합니다.
답: 그렇습니다. 클램핑 시스템과 액추에이터 구성은 직선 파이프 섹션, 엘보우, 티, 플랜지 및 기타 파이프라인 피팅을 수용하도록 조정 가능합니다. 각 시편 유형은 가장 중요한 굽힘 모드에서 테스트하여 배관 시스템의 가장 약한 지점을 식별할 수 있습니다.
A: 석유 및 가스, 화학 처리, 발전 분야의 파이프라인은 지면 이동, 열 순환 및 장비 진동으로 인한 주기적인 굽힘 하중을 받습니다. 굽힘 피로 테스트는 검사 간격을 설정하고, 설계 마진을 검증하고, API 570 및 ASME B31.3과 같은 파이프라인 무결성 표준을 준수하는지 확인하는 데 필요한 고장 주기 데이터를 제공합니다.
