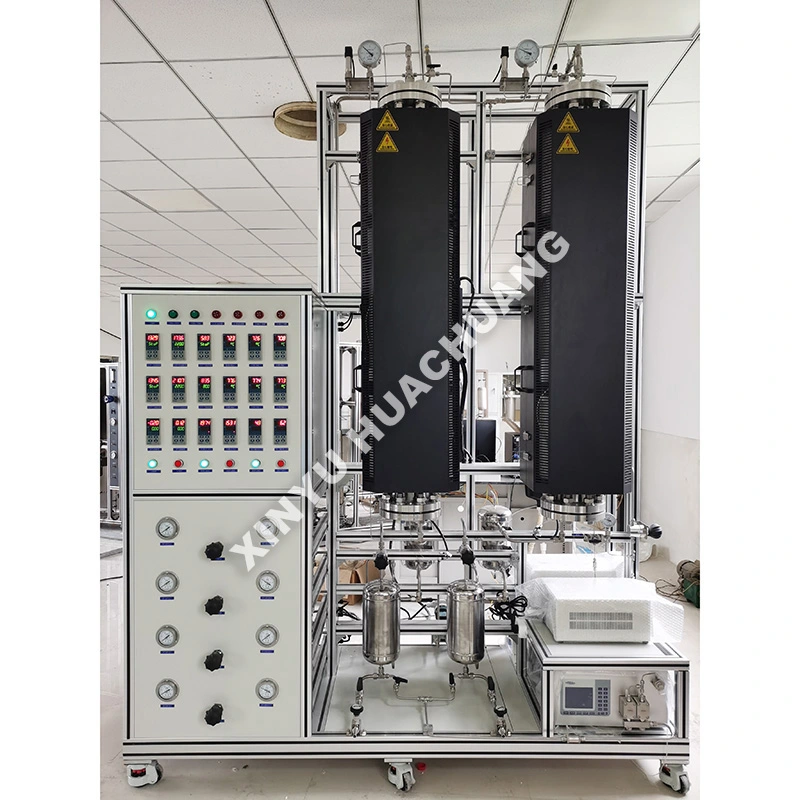

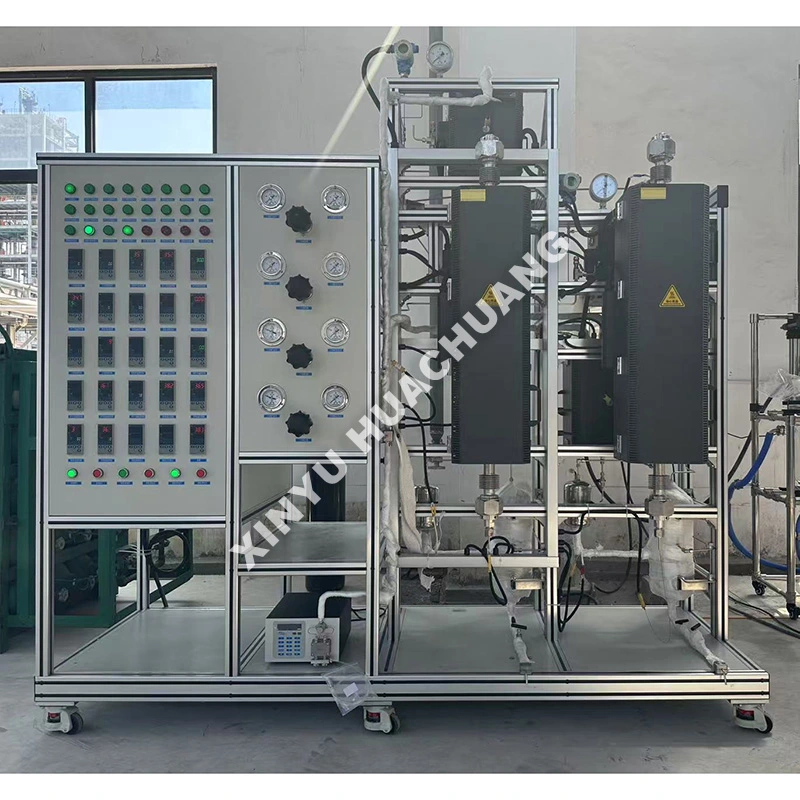

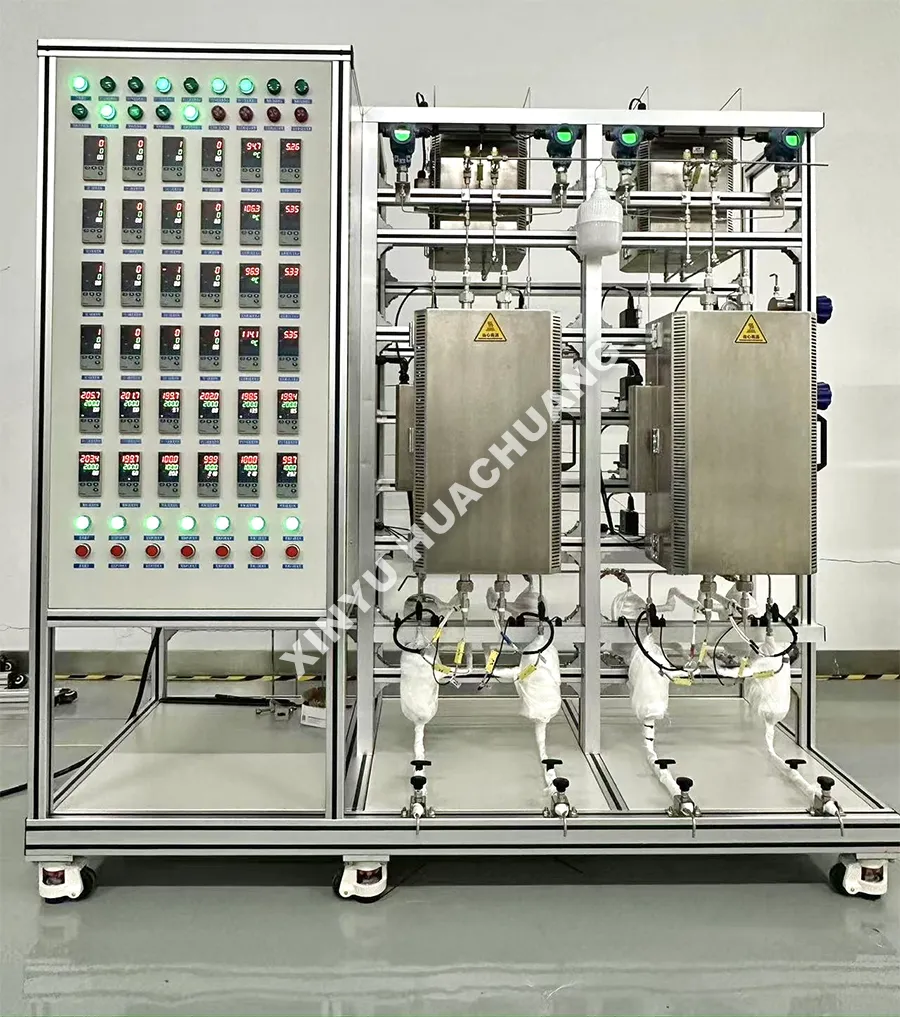

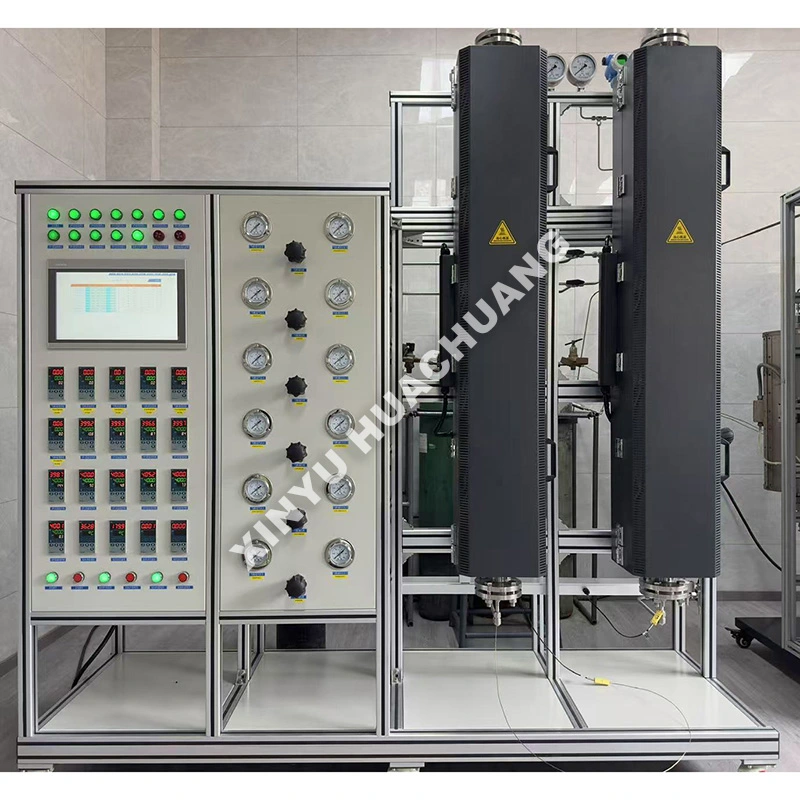

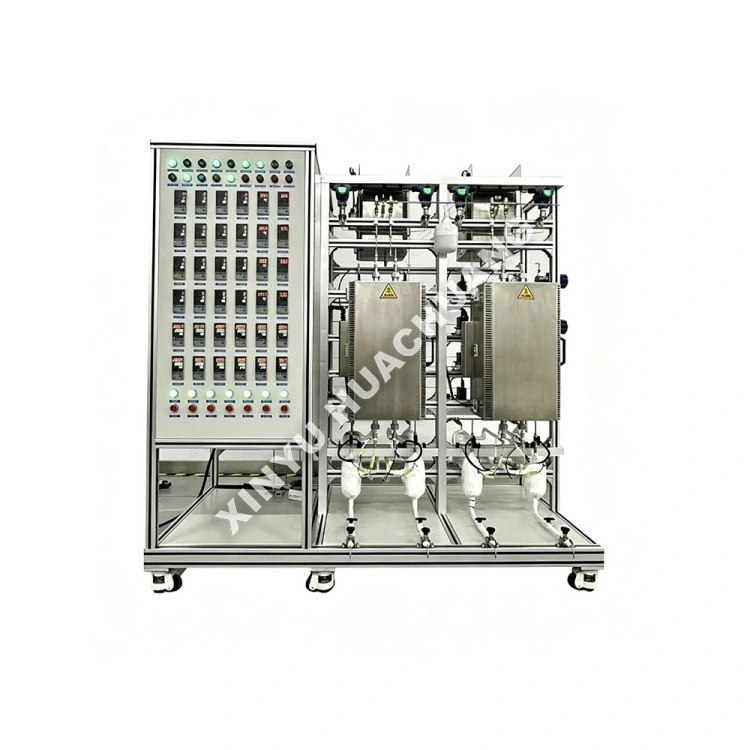

XINYU HUACHUANG 다중 채널 Fischer-Tropsch 합성 장치는 합성가스(CO + H2) 전환 연구를 위해 특별히 설계된 고급 처리량 실험실 반응기 시스템입니다. 가스액화(GTL) 및 석탄액화(CTL) 기술의 R&D를 가속화하도록 설계된 이 장치는 여러 개의 독립적인 병렬 반응 채널을 갖추고 있습니다. 이를 통해 연구자들은 동일한 매개변수 하에서 다양한 촉매 제제(예: 철 기반, 코발트 기반) 또는 다양한 작동 조건을 동시에 평가할 수 있습니다. 정밀한 질량 유량 컨트롤러, 고온 가열 및 지능형 PLC 자동화 기능을 갖추고 있어 실험 주기를 크게 단축하는 동시에 산업 규모 확대를 위한 재현성 높은 데이터를 보장합니다.
다중 채널 Fischer-Tropsch 합성 장치는 여러 개의 동일한 독립 고정층 또는 슬러리층 반응기 튜브를 단일 통합 시스템으로 통합하는 특수 병렬 테스트 장치입니다. 각 채널에는 전용 합성가스 공급 라인, 온도 센서 및 압력 제어 장치가 장착되어 있습니다. 이 설계를 통해 연구자들은 동시에 여러 FT 실험을 수행하여 실험실 처리량을 최대화하고 Anderson-Schulz-Flory(ASF) 분포를 기반으로 탄화수소 제품 분포, CO 전환율 및 C5+ 선택성에 대한 신뢰할 수 있는 데이터를 제공할 수 있습니다.
● 높은 처리량 효율성: 다중 채널 Fischer-Tropsch 합성 장치는 여러 실험을 동시에 수행하여 단일 채널 장치에 비해 FT 촉매 스크리닝 및 최적화에 필요한 시간을 최대 75% 단축합니다.
● 독립적인 채널 제어: 각 채널은 자체 MFC 및 온도 영역으로 작동하므로 교차 간섭 없이 다양한 H2/CO 비율, 온도 또는 촉매를 유연하게 테스트할 수 있습니다.
● 보장된 데이터 비교: 모든 반응기는 동일한 가열로 및 가스 소스 매니폴드를 공유하므로 공정하고 정확한 촉매 비교를 위해 동일한 열 및 공급 환경을 보장합니다.
● 지능형 PLC 자동화: 중앙 집중식 PLC 제어는 모든 채널을 관리하고 데이터 로깅, 기록 곡선 생성 및 무인 장기 작동을 자동화합니다.
● 공간 및 비용 효율성: 여러 반응기를 하나의 설치 공간으로 통합하면 귀중한 실험실 공간이 절약되고 전체 유틸리티 소비(전력, 가스, 냉각수)가 줄어듭니다.
|
매개변수 |
사양 |
|
채널 구성 |
다중 독립 병렬 채널(사용자 정의 가능: 4, 6, 8 등) |
|
작동 온도 |
RT ~ 600℃ (정밀도 ±1℃) |
|
작동 압력 |
대기압 ~ 10.0MPa(맞춤형) |
|
흐름 제어 |
각 채널(H2, CO, N2)에 대한 고정밀 MFC |
|
원자로 재료 |
SS316L / 하스텔로이 / 인코넬(내식성) |
|
제어 시스템 |
산업용 PLC + PC 소프트웨어 인터페이스 |
|
난방 시스템 |
균일한 가열이 가능한 공유 다중 구역 가열로 |
● 가스액화(GTL) 및 석탄액화(CTL): 합성가스를 액체 연료로 전환하기 위한 촉매 스크리닝 및 공정 최적화.
● PtL(Power-to-Liquids) 및 BTL(바이오매스-액체): 지속 가능한 합성 연료를 위한 녹색 수소 및 CO2 활용에 대한 연구입니다.
● 촉매 R&D: 활성, 선택성, 비활성화/수명 연구를 포함하여 철 기반(Fe) 및 코발트 기반(Co) 촉매에 대한 병렬 평가입니다.
● 운동 연구: 반응로 모델링 및 산업 규모 확대 설계를 위한 신뢰할 수 있는 운동 데이터를 수집합니다.
● 화학 공급원료: 합성가스로부터 경질 올레핀, 왁스, 합성 윤활제 생산을 연구합니다.
1. 요구 사항 확인: 기술 제안을 맞춤화하기 위해 고객의 특정 FT 테스트 요구 사항, 합성 가스 비율 및 작동 매개변수를 이해합니다.
2. 설계 및 엔지니어링: 다중 채널 시스템을 위한 CAD 도면, P&ID 다이어그램, 전기 회로도를 마무리합니다.
3. 정밀 제조: 고압 반응기 부품의 CNC 가공, 가스 공급 매니폴드 조립, PLC 제어 캐비닛 제작.
4. 공장 테스트: 엄격한 압력 테스트, 모든 채널에 걸친 온도 균일성 교정 및 PLC 로직 디버깅.
5. 포장 및 배송: 글로벌 물류를 위한 안전한 내부 고정 기능을 갖춘 수출 표준 훈증 무함유 나무 상자 포장입니다.
6. 설치 및 지원: 원활한 작동을 위해 포괄적인 영어 설명서, 비디오 설치 가이드 및 무료 온라인 기술 지원을 제공합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
포괄적인 보증 범위
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
신속한 대응 메커니즘
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 표준 반응기와 달리 당사 장치는 각 마이크로 채널 또는 고정층 삽입물에 대해 고도로 강화된 열 교환 설계를 사용합니다. 시스템은 등온 조건을 유지하기 위해 각 채널에 대해 독립적인 다중 구역 PID 온도 컨트롤러를 활용합니다. 이러한 정밀한 열 관리는 국지적인 "핫스팟"을 방지하여 높은 C5+ 선택성을 보장하고 생산성이 높은 병렬 스크리닝 중에 촉매 비활성화를 방지합니다.
A: 각 채널에는 전용 다단계 자동 응축 및 액체 수집 모듈이 장착되어 있습니다. 이 시스템은 제어된 온도에서 무거운 FT 왁스, 수성 부산물 및 경질 탄화수소를 독립적으로 분리합니다. 이는 채널 간의 교차 오염을 방지하고 다운스트림 분석 라인에 왁스가 막힐 위험 없이 연속적인 무인 작업을 보장합니다.
답: 그렇습니다. 다중 채널 Fischer-Tropsch 합성 장치는 각 채널에 대해 완전히 독립적인 고정밀 질량 흐름 컨트롤러(MFC)를 갖추고 있습니다. 이를 통해 연구자들은 채널 1에서 H2/CO = 2.0인 코발트 촉매를 테스트하고 동일한 열 조건에서 채널 2에서 H2/CO = 1.0인 철 촉매를 평가하는 등 다양한 공급물 구성을 동시에 실행할 수 있습니다.
A: 공정한 촉매 비교를 위해 동일한 유체역학적 조건을 보장하기 위해 시스템은 각 채널에 대해 정밀 가공된 흐름 분배기와 개별 배압 조절기(BPR)를 활용합니다. 산업용 PLC는 각 반응기 전체의 압력 강하를 지속적으로 모니터링하여 촉매층 침전이나 왁스 축적으로 인한 사소한 흐름 편차를 자동으로 보상합니다.
A: 병렬 FT 운영에서는 안전이 가장 중요합니다. 이 장치는 모든 단일 채널에 대해 개별 과압 릴리프 밸브와 비상 차단 밸브가 있는 중앙 집중식 안전 매트릭스를 갖추고 있습니다. 하나의 특정 반응기에서 온도 폭주 또는 압력 이상이 발생하는 경우 PLC는 즉시 해당 채널을 격리하고 자동 질소 퍼지 시퀀스를 트리거하여 나머지 채널이 계속 안전하게 작동하도록 보장합니다.
