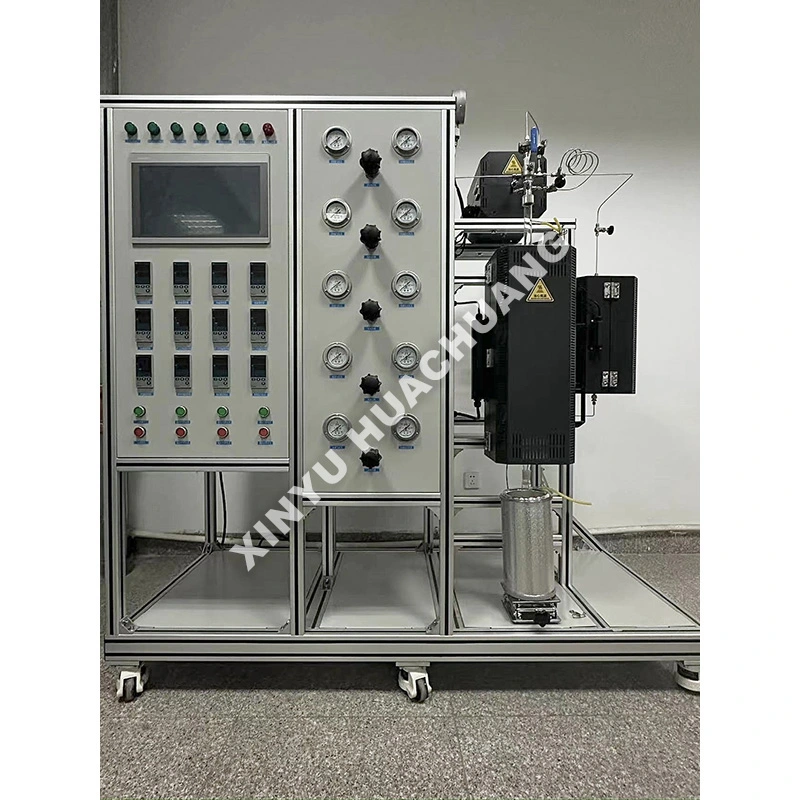

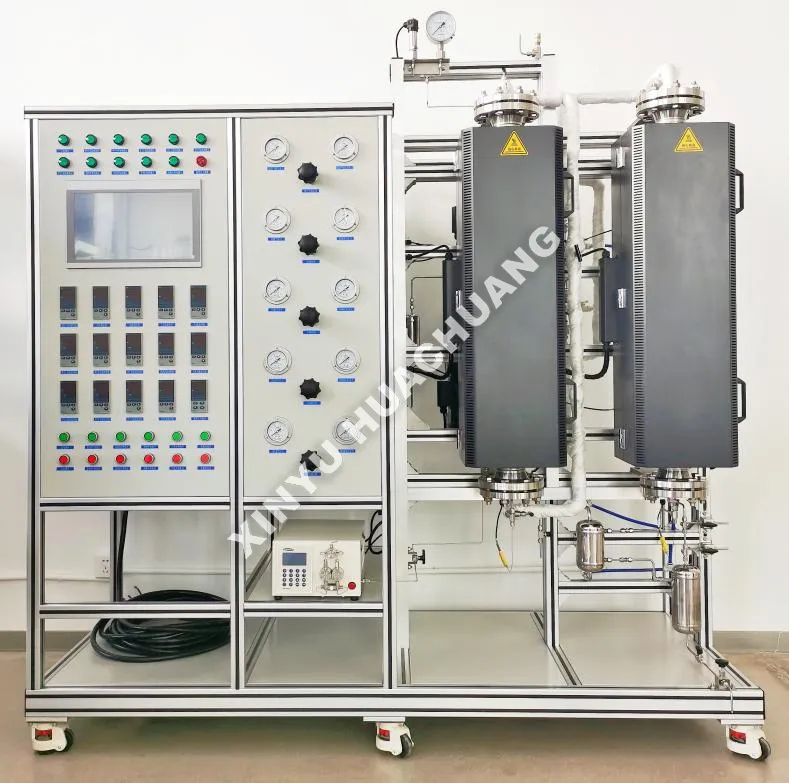

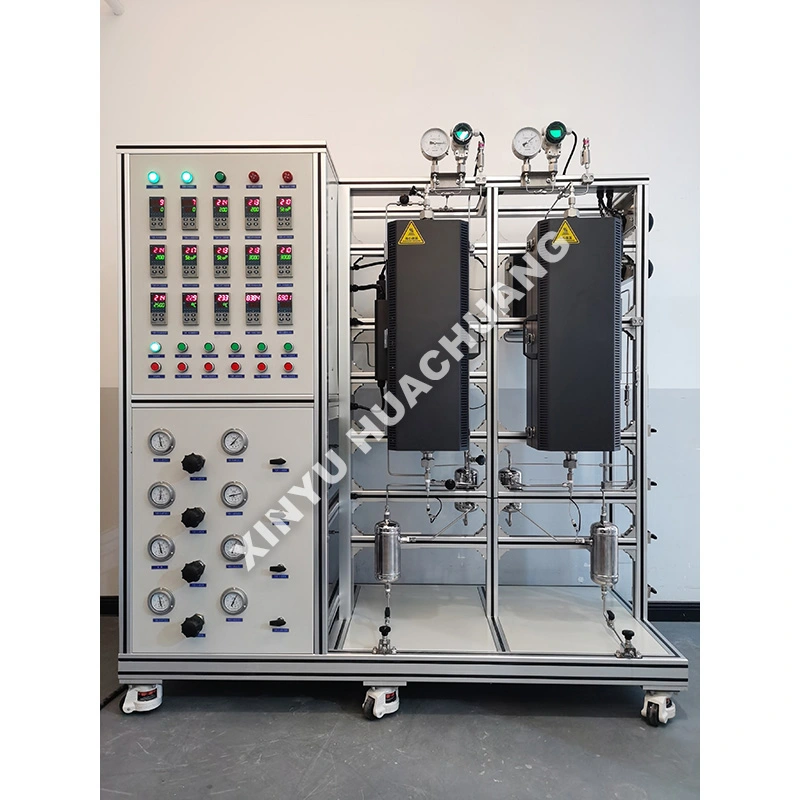

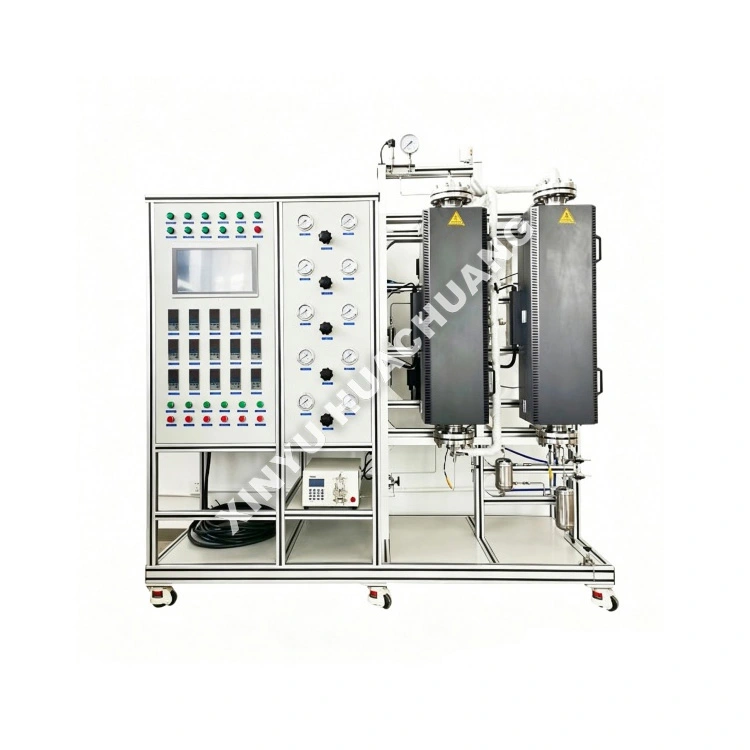

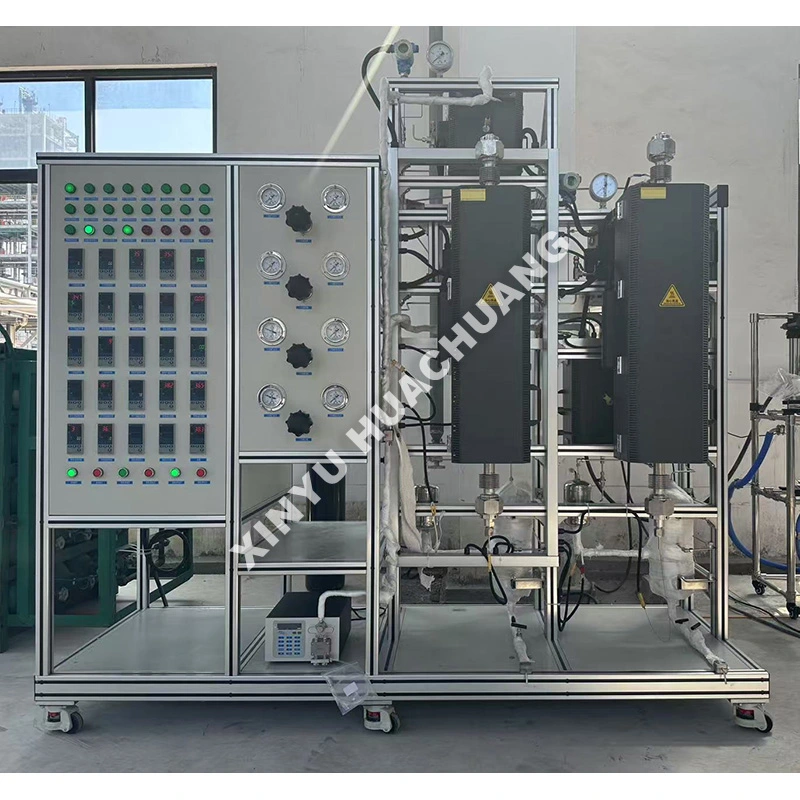

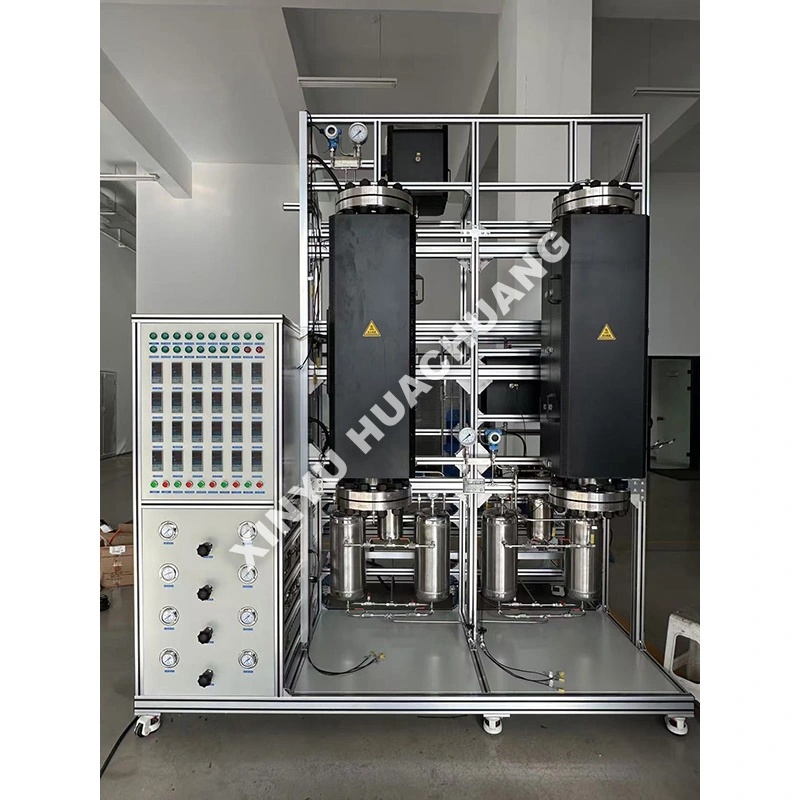

메탄 개질 실험 장치

XINYU HUACHUANG 메탄 개질 실험 장치는 정밀한 합성가스 생성 및 동역학 연구를 위해 설계된 고도로 자동화된 실험실 반응기 시스템입니다. 산업용 증기 메탄 개질(SMR) 및 건식 개질(DRM) 공정을 시뮬레이션하도록 설계된 이 제품은 온도, 압력 및 가스 대 탄소 비율을 정확하게 제어합니다. 지능형 PLC 자동화 및 다단계 안전 인터록을 갖춘 이 장치는 에너지 및 석유화학 분야의 촉매 스크리닝, 공정 최적화 및 수소 생산 연구에 이상적입니다.

작동 원리

메탄 개질 실험 장치는 완전 자동화된 시퀀스를 통해 작동합니다. 흡열 개질 반응은 높은 온도에서 시뮬레이션되며, 메탄은 질량 유량 컨트롤러로 정밀하게 측정된 후 증기(가열 버블러를 통해) 또는 이산화탄소와 혼합됩니다. 예열 후 기체 공급물은 니켈 기반 또는 귀금속 촉매가 충전된 고정층 반응기로 들어가며, 여기서 개질을 통해 메탄이 수소와 일산화탄소로 전환됩니다. 프로세스 전반에 걸쳐 장치는 고급 온도 제어 시스템을 통해 필요한 고온 프로파일을 유지하는 동시에 온라인 가스 분석 모듈은 제품 구성을 지속적으로 추적하여 메탄 변환 및 그에 따른 H2/CO 비율을 실시간으로 계산할 수 있습니다.

주요 장점

● 고온 정밀도: 고급 다중 구역 PID 가열은 흡열 개질 반응에 중요한 최대 900℃까지 균일한 온도 분포를 보장합니다.

● 다목적 공정 시뮬레이션: 공급 가스 구성을 간단히 조정하여 증기 메탄 개질(SMR), 건식 개질(DRM) 및 자열 개질(ATR)을 지원합니다.

● 정확한 증기 제어: 통합된 가열 버블러 및 기화기 시스템은 공급 라인에서 응축 없이 정확하고 안정적인 물 대 탄소(S/C) 비율을 보장합니다.

● 지능형 자동화: PLC-PC 통합 제어를 통해 자동화된 데이터 로깅, 기록 곡선 생성 및 무인 장기 작동이 가능합니다.

● 견고하고 안전한 설계: 반응기는 고온, 내식성 합금(예: SS316L, 인코넬)으로 제작되었으며 과열, 과압 및 화염 차단 보호를 위한 다단계 안전 인터록을 갖추고 있습니다.

기술 사양

응용 분야

● 수소 생산: 연료 전지 및 정제 수소를 위한 증기 메탄 개질(SMR)을 위한 R&D입니다.

● 탄소 포집 및 활용: CH4와 CO2를 귀중한 합성가스로 변환하는 메탄 건식 개질(DRM)입니다.

● 촉매 스크리닝: 개질 반응을 위한 Ni 기반 귀금속(Ru, Rh, Pt) 및 페로브스카이트 촉매를 테스트합니다.

● 공정 최적화: 온도, 압력, S/C 비율이 메탄 전환 및 코킹 저항에 미치는 영향을 연구합니다.

● 학술 연구: 기본적인 동역학 연구 및 촉매 비활성화 메커니즘.

사용시 주의사항

● 증기 라인 가열: 촉매를 손상시킬 수 있는 수분 응결을 방지하기 위해 항상 증기 생성 시스템과 모든 하류 파이프라인이 적절하게 가열되고 단열되어 있는지 확인하십시오.

● 불활성 퍼지: 산화 또는 폭발성 혼합물을 방지하기 위해 가열 전, 증기 또는 반응성 가스를 도입하기 전에 항상 불활성 가스(N2 또는 Ar)로 반응기를 퍼지하십시오.

● 냉각 순서: 실험 후 먼저 액체 공급을 중단한 다음 정지하기 전에 반응기를 실온으로 냉각하면서 불활성 가스를 계속 흐르게 합니다.

● 가스 안전: 메탄과 수소는 가연성이 높습니다. 모든 연결이 누출 테스트를 거쳤는지 확인하고 시스템이 가스 감지기가 있는 통풍이 잘 되는 곳에서 작동하는지 확인하십시오.

유지보수 가이드

● 매일: 가스 실린더 압력을 확인하고, MFC 판독값을 확인하고, 버블러의 수위를 검사합니다. 배기 가스가 적절하게 배출되거나 처리되는지 확인하십시오.

● 주간/월간: 가스 필터와 수분 트랩을 청소하거나 교체합니다. 반응기 씰, 밸브 및 튜브에 부식이나 누출 징후가 있는지 검사하십시오.

● 분기별: 질량 유량 컨트롤러와 온도 센서를 교정하여 테스트 정확도를 유지합니다. PLC 캐비닛의 전기 연결이 단단히 조여져 있는지 확인하십시오.

● 촉매 취급: 부러짐을 방지하기 위해 촉매를 조심스럽게 로드 및 언로드합니다. 압력 강하를 정기적으로 모니터링하십시오. 급격한 증가는 코킹 또는 층 막힘을 나타내며 재생 또는 교체가 필요합니다.

애프터 서비스 및 지원

XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.

포괄적인 보증 범위

우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.

신속한 대응 메커니즘

우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.

자주 묻는 질문(FAQ)

Q1: 이 메탄 개질 실험 장치는 장기간 테스트 중에 촉매 코킹 및 비활성화를 어떻게 방지합니까?

A: 코킹은 메탄 개질에서 중요한 과제입니다. 우리 장치는 정밀하게 조정 가능한 증기 대 탄소(S/C) 비율 제어 시스템을 갖추고 있어 최적의 화학량론을 보장하여 탄소 침착을 억제합니다. 또한 우리는 주 관형 반응기 전에 고급 탄화수소를 변환하는 선택적 사전 개질기 모듈을 제공하여 더 낮은 온도에서 작동하여 안정적이고 온화한 조건을 보장함으로써 실험 실행 중에 촉매의 수명을 크게 연장합니다.

Q2: 이 장치를 증기 메탄 개질(SMR)과 건식 메탄 개질(DRM)에 모두 적용할 수 있습니까?

A: 네, 이 장치는 매우 다재다능합니다. H2O(기화기를 통해) 및 CO2 공급을 위한 독립적인 고정밀 질량 흐름 컨트롤러(MFC)가 장착되어 있습니다. 이를 통해 연구자들은 SMR과 DRM 프로세스 사이를 원활하게 전환하거나 이중 개질을 테스트하여 다양한 이산화탄소 및 증기 환경에서 촉매 성능과 합성 가스(H2/CO 비율) 품질을 평가할 수 있습니다.

Q3: 개질 반응의 높은 흡열 특성을 고려할 때 시스템은 어떻게 정확한 온도 프로파일을 유지합니까?

A: 개질 반응에는 상당한 에너지 투입(700~1,000°C)이 필요합니다. 당사의 메탄 개질 실험 장치는 고급 PID 적응 제어 기능을 갖춘 다중 구역 프로그래밍 가능 전기 가열로를 활용합니다. 여러 개의 열전대가 반응기 튜브를 따라 전략적으로 배치되어 온도 프로필을 실시간으로 모니터링합니다. 산업용 PLC는 흡열 방열판을 보상하기 위해 가열 전력을 동적으로 조정하여 매우 정확한 운동 데이터를 보장합니다.

Q4: 중요한 데이터를 잃지 않고 고온 제품 가스를 어떻게 안전하게 냉각하고 분석합니까?

A: 이 장치에는 특수한 다단계 가스 조절 시스템이 통합되어 있습니다. 고온 유출물은 먼저 급속 급랭 냉각기를 통과하여 2차 반응을 즉시 중단합니다. 그런 다음 고효율 응축기와 기액 분리기를 거쳐 미반응 증기와 수분을 제거합니다. 그런 다음 건조된 합성가스는 온라인 가스 크로마토그래프(GC)로 전달되어 CH3 전환, CO, CO2 및 H2 수율을 실시간으로 정확하게 분석합니다.

Q5: 실험 실패 시 고온의 수소와 일산화탄소를 처리하기 위해 어떤 안전 메커니즘이 마련되어 있나요?

A: 합성가스를 취급할 때는 안전이 가장 중요합니다. 메탄 개질 실험 장치는 포괄적인 안전 매트릭스를 갖추고 있습니다. 메탄 유량 트랜스미터에 오류가 발생하거나 온도 폭주가 감지되면 PLC는 즉시 비상 정지(ESD)를 실행합니다. 자동으로 탄화수소 공급을 차단하고 질소 퍼지 밸브를 열어 반응기를 불활성화하며 배기 환기를 활성화하여 폭발성 가스 축적을 방지하여 작업자와 장비를 모두 보호합니다.
