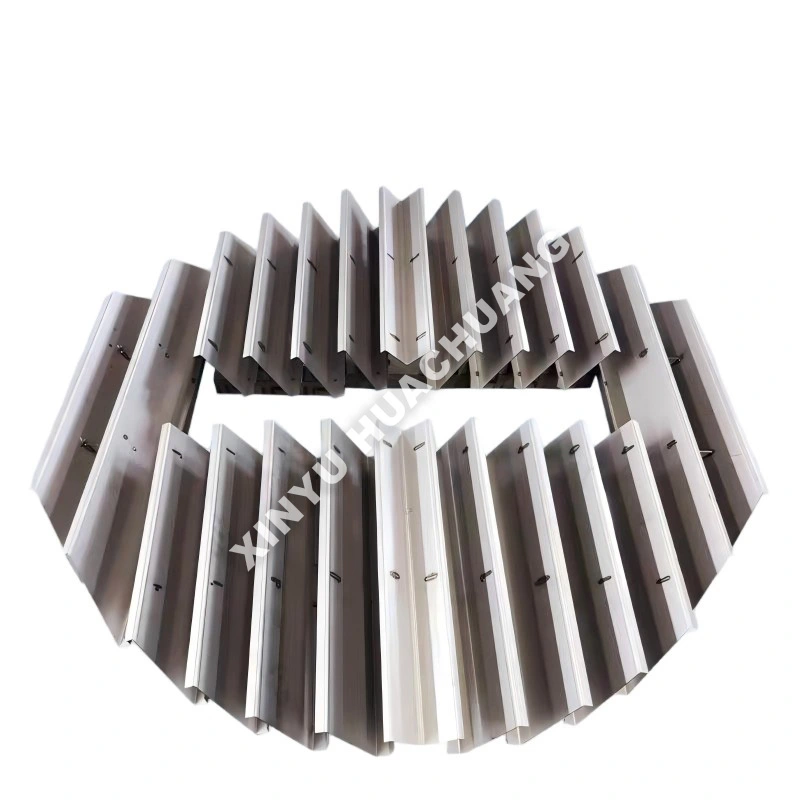

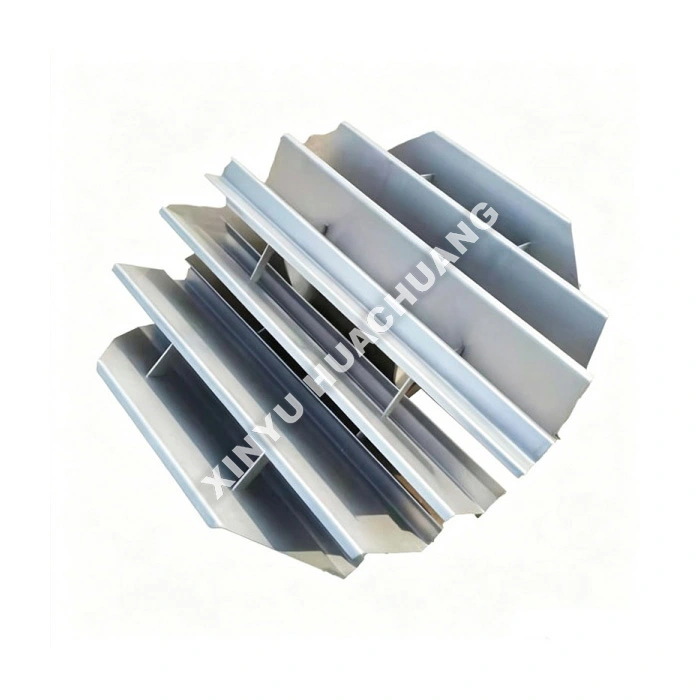

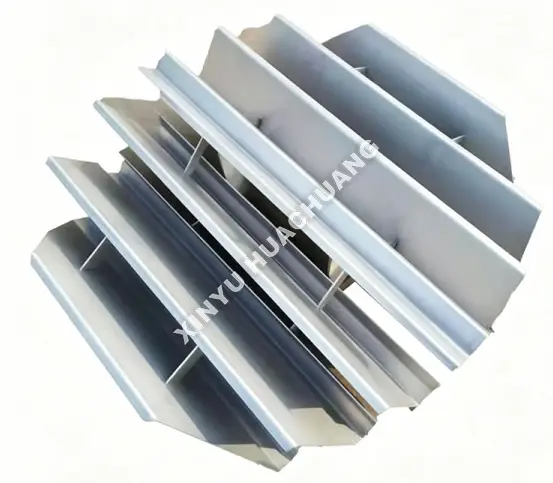

XINYU HUACHUANG 액체 수집기 트레이는 작은 직경의 포장된 컬럼에서 액체를 차단, 수집 및 재분배하도록 특별히 설계된 중요한 타워 내부 구성 요소입니다. 벽 흐름을 방지하고 분리 효율성을 유지하도록 설계된 이 액체 수집기 트레이는 전체 포장 베드에 걸쳐 균일한 증기-액체 접촉을 보장합니다. 작고 견고한 디자인으로 인해 실험실, 파일럿 규모 타워 및 중간 공급 또는 측면 배출이 필요한 공정에 이상적입니다.

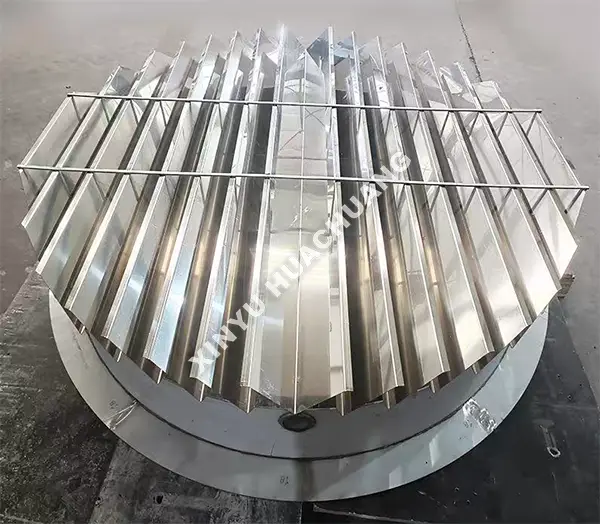

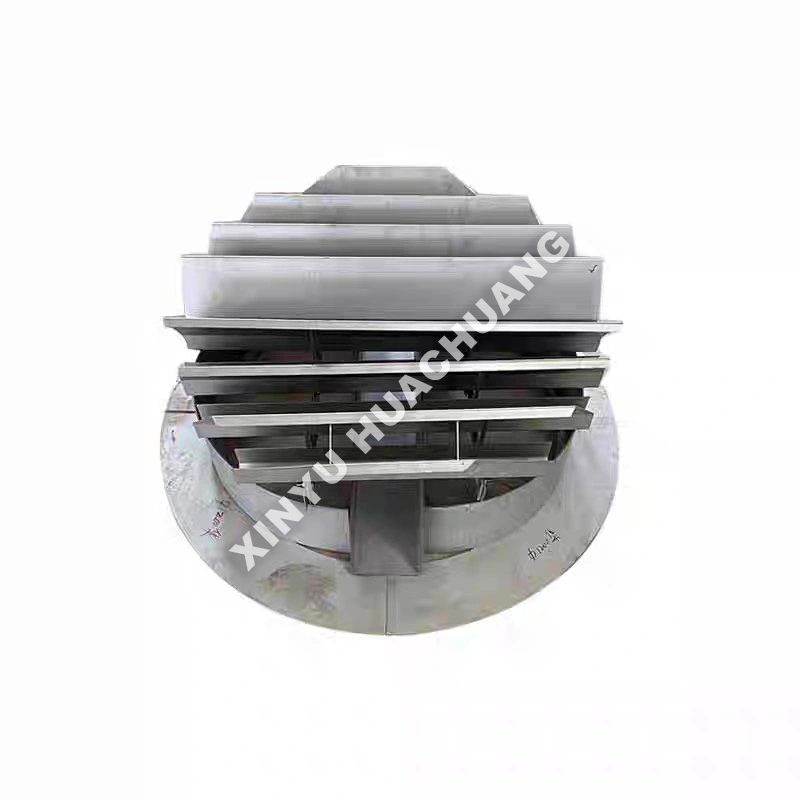

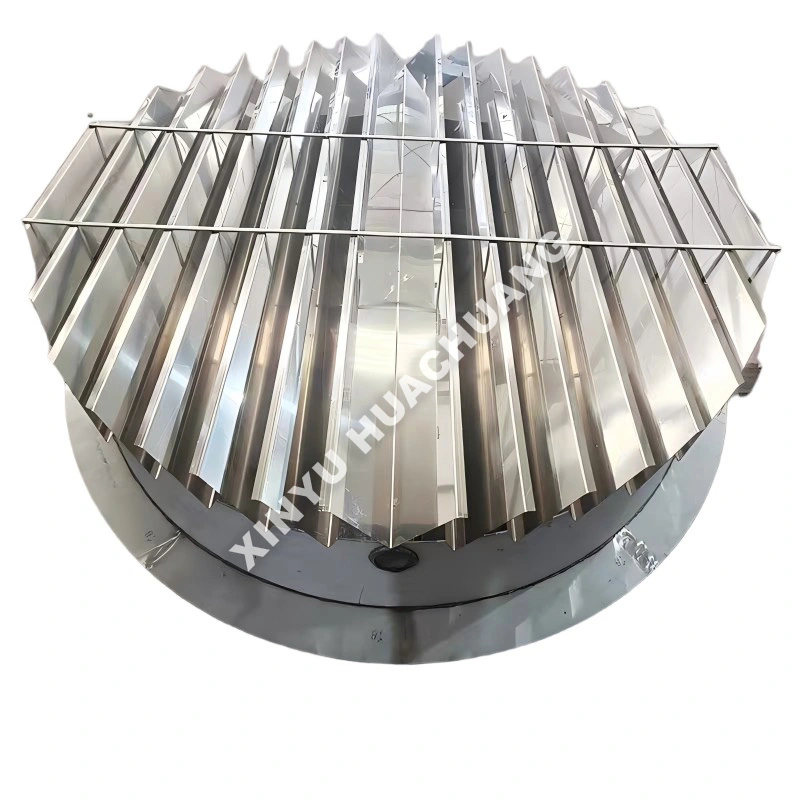

액체 수집기 트레이는 증류, 흡수 또는 스트리핑 컬럼의 포장 섹션 사이에 설치되는 수평 팬입니다. 패킹 아래로 흐르는 액체를 포착하여 아래의 베드에 고르게 재분배합니다. 이 액체 수집기 트레이는 액체의 잘못된 분포가 성능에 심각한 영향을 미칠 수 있는 높은 파일럿 타워에서 컬럼 효율성을 유지하는 데 필수적입니다. 또한 중간 공급 주입, 측면 배출 회수 또는 온도 모니터링 지점을 위한 플랫폼 역할도 합니다.
● 뛰어난 액체 포집: 적절한 깊이를 갖춘 최적화된 팬 구조로 높은 증기 속도에서도 완벽한 액체 포집이 보장됩니다.
● 벽 흐름 방지 설계: 주변 밀봉 링과 배플은 액체가 패킹을 우회하여 컬럼 벽 아래로 흐르는 것을 방지합니다.
● 높은 증기 통로 영역: 개방형 라이저 설계로 압력 강하를 최소화하는 동시에 수집기를 통해 증기 흐름을 제한하지 않습니다.
● 견고한 구조: 열 스트레스와 부식 환경을 견딜 수 있도록 프리미엄 SS304/316L 또는 특수 합금으로 제작되었습니다.
● 모듈식 설치: 정밀하게 제작된 섹션은 빠른 조립과 타워 내부의 완벽한 레벨링을 보장합니다.
|
매개변수 |
사양 |
|
타워 직경 범위 |
20mm ~ 300mm (실험실/파일럿에 맞게 맞춤화 가능) |
|
작동 온도 |
RT ~ 400℃ (재질에 따라 다름) |
|
액체 부하 용량 |
최대 50m³/m²·h(작은 컬럼에 맞게 조정됨) |
|
증기 통로 지역 |
타워 단면적의 10% ~ 25% |
|
재료 옵션 |
SS304, SS316L, 하스텔로이, 탄소강 |
|
씰링 디자인 |
가스켓으로 용접/볼트 체결 |
● 액체 및 증기 부하 정의: 예상 액체 유량과 증기 속도를 정확하게 계산합니다. 이는 액체 수집기 트레이의 필요한 팬 깊이, 라이저 크기 및 증기 통로 면적을 결정합니다.
● 타워 직경 평가: 누출을 방지하기 위해 트레이의 크기가 특정 실험실 또는 파일럿 컬럼 직경에 정확하게 맞는지 확인하세요.
● 재료 호환성: 공정 온도와 화학적 공격성을 기준으로 적절한 야금을 선택합니다. 표준 SS316L은 대부분의 응용 분야에 적용됩니다. 부식성이 높은 환경에는 Hastelloy가 필요합니다.
● 기능 요구 사항: 사이드 드로우 노즐, 중간 공급 지점 또는 재분배 기능과 같은 추가 기능이 트레이에 필요한지 확인합니다.
● 재료 검증: 반입 금속 시트 및 용접 재료를 엄격하게 검사하여 금속학적 규정 준수를 보장합니다.
● 치수 정확도: 팬 깊이, 라이저 직경, 전체 평탄도를 정밀하게 측정하여 적절한 핏과 액체 수집을 보장합니다.
● 용접 품질: 모든 용접부에 대한 포괄적인 육안 검사 및 NDT(비파괴 검사) 검사를 통해 누출 방지 성능을 보장합니다.
● 표면 처리: 혹독한 작동 환경에서 내식성을 보장하기 위한 부동태화 또는 코팅 품질 검증.
● 맞춤 테스트: 모듈 섹션의 사전 조립 검증을 통해 배송 전 올바른 정렬 및 밀봉을 확인합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 액체 수집 트레이는 위의 패킹 섹션에서 흘러내리는 액체를 포착하여 아래의 패킹 베드에 고르게 재분배합니다. 이 트레이가 없으면 액체의 잘못된 분포가 여러 포장 섹션에 축적되어 분리 효율성이 점차 저하됩니다. 수집기 트레이는 기본적으로 각 패킹 경계에서 액체 분배를 "재설정"합니다.
A: 여러 개의 패킹 섹션이 있는 높은 타워에서는 액체가 하강하면서 기둥 벽쪽으로 표류하는 경향이 있어 연속적인 각 섹션에서 점점 더 심각한 불균형이 발생합니다. 섹션 사이에 수집기 트레이가 없으면 이러한 누적 효과로 인해 하부 패킹 섹션이 거의 효과가 없게 되어 고가의 촉매 또는 패킹 재료가 낭비될 수 있습니다.
A: 컬렉터 트레이는 중간 공급물 주입, 중간 제품의 측면 배출 및 온도 모니터링 지점 설치를 위한 플랫폼 역할도 합니다. 이러한 추가 기능을 통해 단순한 액체 재분배 장치가 아닌 다양한 공정 관리 도구로 활용할 수 있습니다.
답변: 트레이는 상승하는 증기가 최소한의 저항으로 통과할 수 있도록 높은 자유 단면적(종종 85%를 초과)으로 설계되었습니다. 액체 수집 구역은 증기 흐름 경로를 방해하지 않고 하강하는 액체를 포착할 수 있도록 전략적으로 배치되어 있어 충전 컬럼 작동의 낮은 압력 강하 이점을 유지합니다.
A: 컬렉터 트레이는 일반적으로 표준 응용 분야의 경우 SS304/316L, 부식성이 높은 환경의 경우 Hastelloy 또는 티타늄, 불소 화학 응용 분야의 경우 PTFE 라이닝 강철로 제작됩니다. 긴 서비스 수명을 보장하기 위해 재료 선택은 공정 매체 및 작동 조건과 일치합니다.
