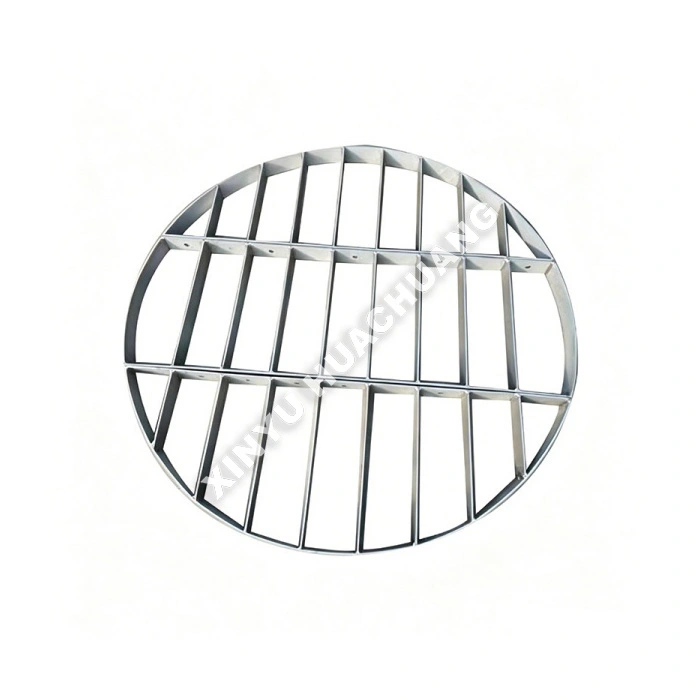

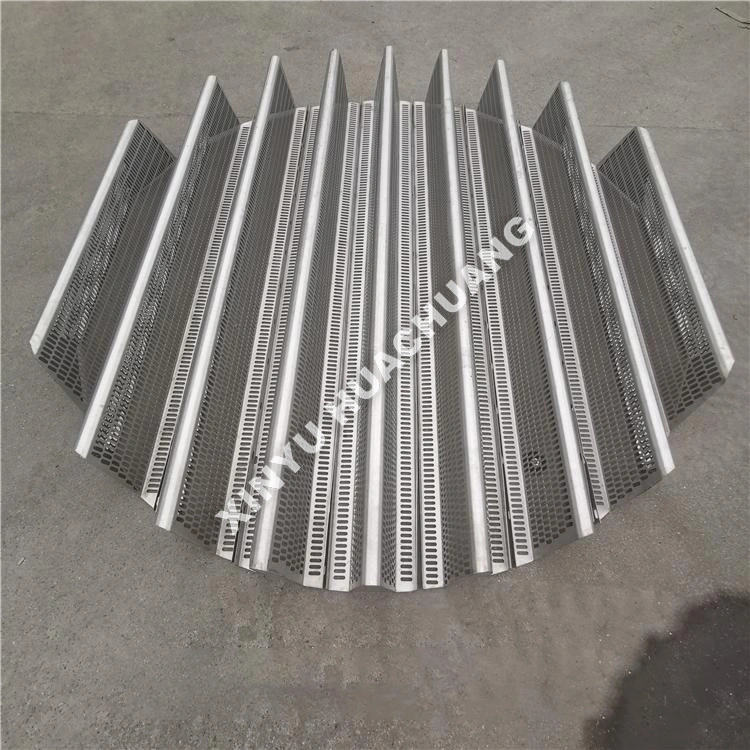

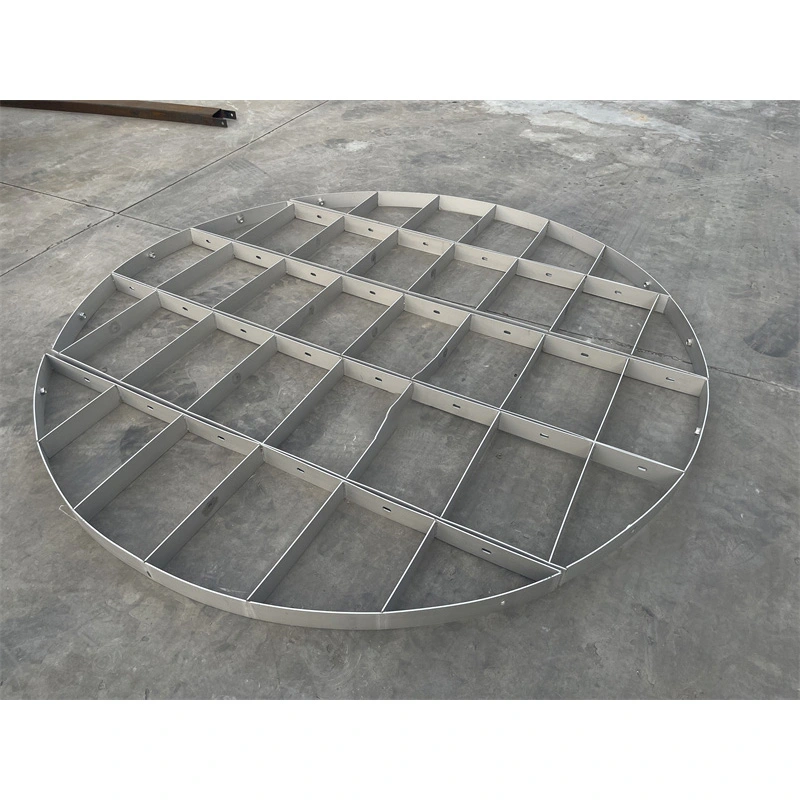

XINYU HUACHUANG 증류탑 패킹 지지 그리드는 작은 직경의 실험실과 파일럿 규모의 패킹 타워를 위해 특별히 설계된 중요한 구조 구성 요소입니다. 개방 면적을 최대화하면서 구조적 또는 무작위 패킹의 무게를 견딜 수 있도록 설계된 이 증류탑 패킹 지지 그리드는 방해받지 않는 증기-액체 흐름을 보장하고 컬럼 범람을 방지합니다. 견고하면서도 개방적인 디자인은 R&D 및 파일럿 테스트 환경에서 높은 분리 효율성을 달성하기 위한 이상적인 기반을 제공합니다.
증류탑 패킹 지지 그리드는 패킹 베드 바닥에 견고한 수평 플랫폼을 제공하여 작동합니다. 이는 높은 자유 단면적을 생성하기 위해 배열된 수직 또는 수평 막대로 구성됩니다. 이러한 개방형 구조는 상승하는 증기와 하강하는 액체가 최소한의 압력 강하로 통과하도록 하는 동시에 패킹 입자가 하부 섹션으로 떨어지는 것을 방지합니다. 또한 그리드의 매끄러운 표면은 컬럼 바닥에 미립자가 축적되거나 오염되는 것을 방지하는 데 도움이 됩니다.
● 높은 개방 면적 및 낮은 압력 강하: 자유 단면적을 최대화하여 원활한 증기-액 흐름을 보장하고 작은 직경의 컬럼에서 병목 현상을 방지합니다.
● 높은 기계적 강도: 패킹 베드의 무게를 안정적으로 지지하고 변형 없이 작동 압력 변동을 견딜 수 있도록 설계되었습니다.
● 오염 방지 설계: 매끄러운 표면과 최적화된 바 간격은 고체, 폴리머 또는 미립자가 축적되어 지지대를 막는 것을 방지합니다.
● 정밀한 맞춤: 실험실과 파일럿 유리 또는 금속 컬럼의 내부 직경에 완벽하게 일치하도록 맞춤 가공되어 액체가 우회되지 않도록 합니다.
● 다양한 재료: 특정 공정의 화학적 호환성에 맞게 SS304/316L, Hastelloy, PTFE 및 유리로 제공됩니다.
|
매개변수 |
사양 |
|
타워 직경 범위 |
20mm ~ 300mm (실험실/파일럿 규모) |
|
작동 온도 |
RT ~ 400℃ (재질에 따라 다름) |
|
자유광장 |
> 90%(맞춤형) |
|
바 간격 |
포장 크기에 따라 맞춤형 |
|
재료 옵션 |
SS304, SS316L, 하스텔로이, PTFE, 유리 |
|
설치 유형 |
용접 플랜지 / 볼트 체결식 / 드롭인 |
● 학술 및 R&D 실험실: 기본 동역학 연구, 분리 공정 시각화 및 촉매 테스트.
● 파일럿 규모의 공장: 정밀 화학 및 제약 분야의 벤치톱 R&D와 산업 규모 확장 간의 격차를 해소합니다.
● 에센셜 오일 및 천연 추출물: 열에 민감한 테르펜과 향을 부드럽고 고순도로 분리합니다.
● 특수 용매: 고가치 유기 용매의 연속 회수 및 초고정제.
● 식음료: 천연 향미료 농축 및 생리 활성 화합물 추출.
● 정확한 레벨링: 지지 그리드가 완벽하게 수평으로 설치되었는지 확인하세요. 불균형한 그리드는 한쪽에 액체 고임을 발생시켜 심각한 분배 불량 및 분리 효율성 감소로 이어질 수 있습니다.
● 포장 크기 호환성: 입자가 떨어지는 것을 방지하기 위해 증류탑 포장 지지 그리드의 바 간격이 포장의 최소 치수보다 작은지 확인하세요.
● 안전한 고정: 직경이 작은 컬럼에서는 높은 증기 흐름이나 진공 작업 중에 그리드가 움직이거나 들리는 것을 방지하기 위해 그리드가 제대로 고정되거나 용접되었는지 확인하세요.
● 사전 청소: 패킹을 적재하기 전에 항상 그리드를 철저히 청소하여 공정을 오염시킬 수 있는 가공 오일, 금속 부스러기 또는 잔해물을 제거하십시오.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
답변: 지지 그리드는 포장 베드 하단에 견고한 수평 플랫폼을 제공하여 모든 포장 요소 또는 구조화된 포장 모듈을 제자리에 안전하게 고정합니다. 이것이 없으면 패킹이 컬럼의 하부 부분으로 붕괴되어 증기 흐름을 차단하고 분리 성능이 완전히 파괴됩니다.
A: 그리드는 종종 90%를 초과하는 높은 자유 단면적을 생성하기 위해 배열된 수직 또는 수평 막대로 구성됩니다. 이러한 개방형 구조는 상승하는 증기와 하강하는 액체가 최소한의 압력 강하로 통과할 수 있도록 하여 그리드 자체가 물질 전달 과정에서 병목 현상이 되지 않도록 보장합니다.
A: 지지 그리드는 미립자, 폴리머 침전물 및 결정화된 염이 자연적으로 축적되는 포장층의 가장 낮은 지점에 위치합니다. 매끄러운 표면과 개방형 구조는 컬럼 바닥에 재료가 쌓이는 것을 방지하여 청소를 위한 가동 중단 빈도를 줄이고 캠페인 전반에 걸쳐 일관된 압력 강하를 유지합니다.
답변: 그리드의 개구부 크기는 포장 요소가 떨어지는 것을 방지하기 위해 포장 치수와 신중하게 일치합니다. 무작위 패킹의 경우 그리드 개구부는 가장 작은 패킹 요소보다 상당히 작습니다. 구조화된 포장의 경우 그리드는 모듈 설치 공간과 일치하고 전체 베드에 걸쳐 수평 지지를 제공하도록 설계되었습니다.
A: 지지 그리드는 표준 응용 분야용 SS304/316L, 부식성 환경용 Hastelloy 및 티타늄, 비용에 민감한 설치용 보호 코팅이 있는 탄소강으로 제공됩니다. 컬럼 쉘 재질 및 공정 조건에 맞게 재질을 선택하여 갈바닉 호환성과 긴 사용 수명을 보장합니다.
