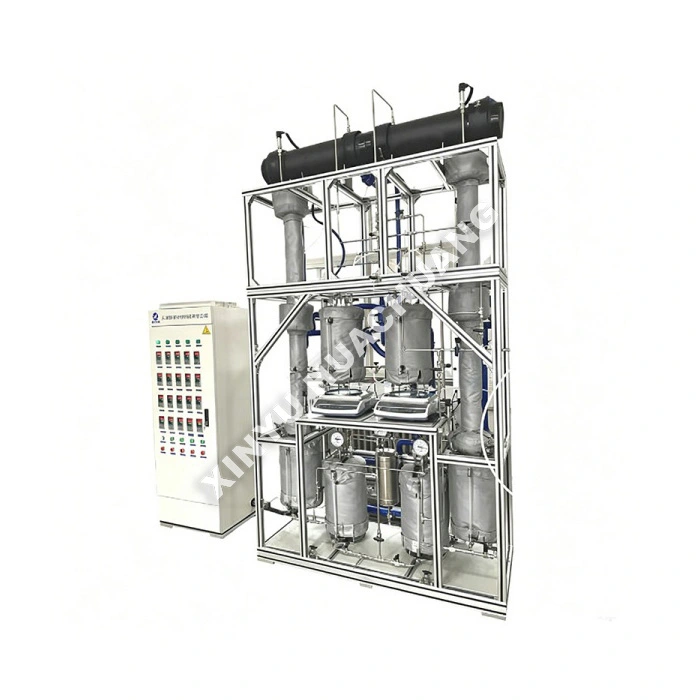

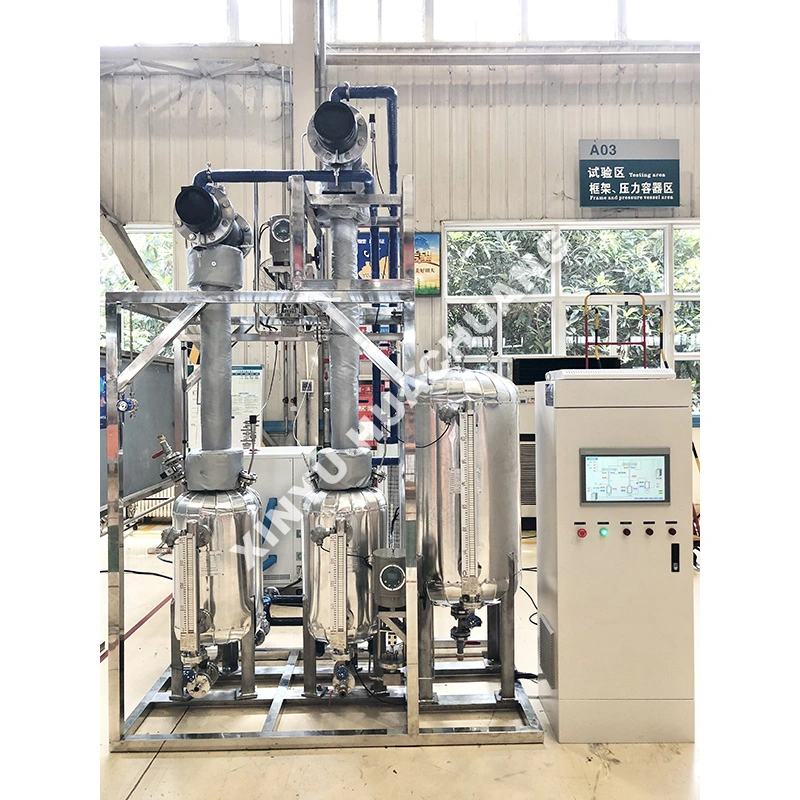

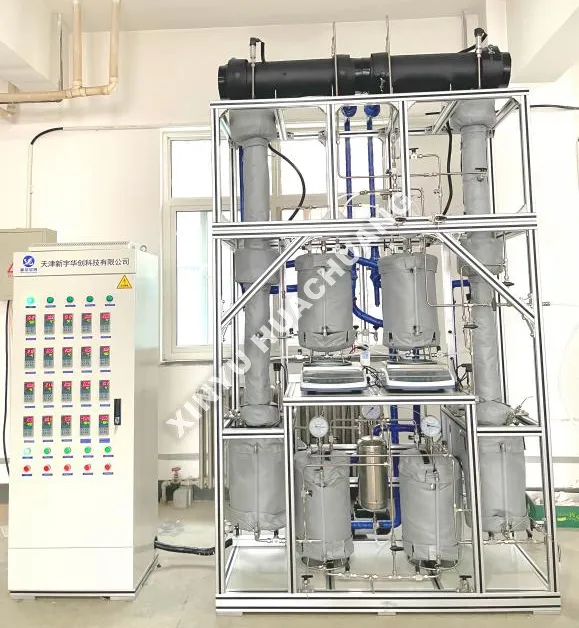

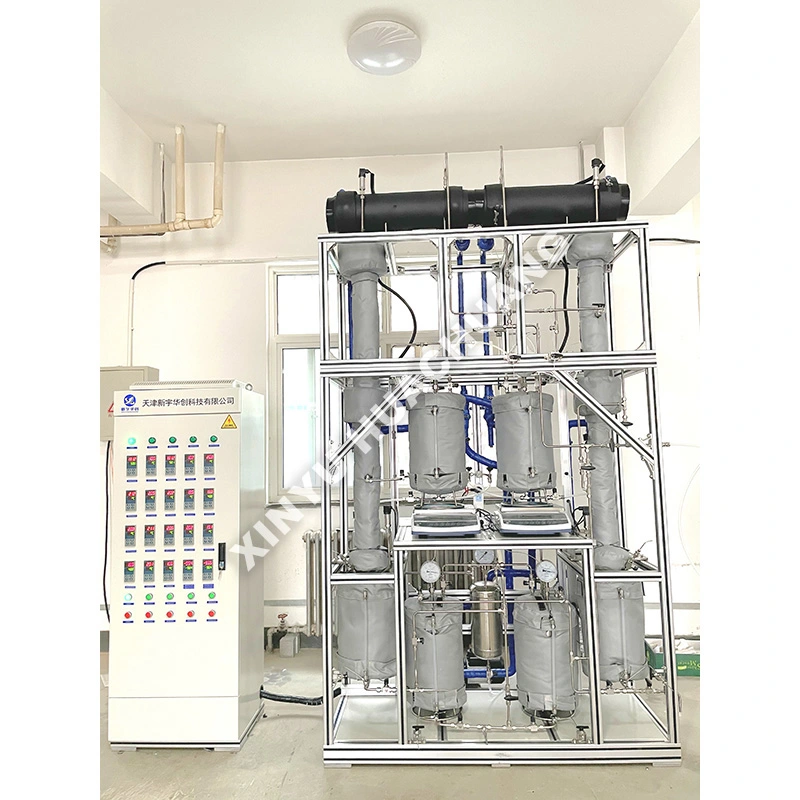

XINYU HUACHUANG 절연 가스 증류 장치는 고전압 절연 가스의 분리 및 회수를 위해 특별히 설계된 첨단 고도로 자동화된 테스트 및 정제 시스템입니다. 엄격한 환경 및 산업 표준을 충족하도록 설계된 이 장치는 온도, 압력 및 흐름 역학을 정확하게 제어하여 절연 가스 혼합물(예: SF6/N2)을 분리하고 수분, 오일 및 산성 불순물을 제거합니다. 지능형 PLC 자동화, 실시간 가스 분석 및 무배출 테일 가스 수집 기능을 갖춘 절연 가스 증류 장치는 안전하고 지속적인 작동을 보장하는 동시에 전기 장비 유지 관리 및 R&D를 위한 초고순도 유전체 가스를 제공합니다.
절연 가스 증류 장치는 GIL(가스 절연 라인) 및 GIS(가스 절연 개폐 장치)와 같은 고전압 전기 장비에 사용되는 유전체 가스를 처리하고 정화하도록 설계된 특수 화학 분리 장치입니다. 이는 저온 증류 및 압력 변동 원리를 활용하여 혼합 가스를 분리하고(예: 기체 SF6/N2 혼합물에서 액체 SF6 회수) 폐기된 장비에서 성능이 저하된 가스를 정화하는 방식으로 작동합니다. 이 장치는 다단계 여과, 응축 및 증류 공정을 통합하여 99.9%를 초과하는 가스 순도를 달성하고 회수된 가스를 직접 재사용할 수 있도록 보장합니다. 이 장치는 전력망 유지 관리, 환경 규정 준수 및 유전체 재료 연구를 위한 필수 플랫폼 역할을 합니다.
● 고순도 분리: 고급 저온 증류 및 다단계 정제를 활용하여 99.9% 이상의 절연 가스 순도를 달성하고 전기 장비에 대한 엄격한 IEC 및 IEEE 표준을 충족합니다.
● 무배출 설계: 농도 측정 장치에서 배출되는 배기가스를 포집하는 폐쇄 루프 테일 가스 수집 및 재활용 시스템을 갖추고 있어 SF6와 같은 강력한 온실가스 배출이 전혀 발생하지 않습니다.
● 지능형 PLC 자동화: 중앙 집중식 제어 시스템을 통해 무인 장기 작동, 자동화된 데이터 로깅, 실시간 가스 조성 모니터링 및 기록 곡선 생성이 가능합니다.
● 견고하고 안전한 구조: 고압 및 독성 가스 환경을 안전하게 처리할 수 있도록 내부식성이 뛰어난 고급 야금 기술과 다단계 안전 인터록(과압, 누출 감지, 자동 비상 차단)으로 제작되었습니다.
● 에너지 효율적인 회수: 최적화된 냉동 및 난방 시스템은 혼합 가스의 액화 및 분리 효율을 극대화하여 전체 운영 에너지 소비를 크게 줄입니다.
|
매개변수 |
사양 |
|
대상가스 |
SF6, SF6/N2 혼합물, 건조 공기, 불화 화합물 |
|
작동 온도 |
-40℃ ~ 150℃ (정밀도 ±1℃) |
|
작동 압력 |
3.0MPa까지 진공(맞춤형) |
|
정화 순도 |
≥ 99.9% (최대 99.999%까지 맞춤 설정 가능) |
|
분리방법 |
저온 증류 / 압력 변동 흡착 |
|
테일 가스 처리 |
배출가스 제로 폐쇄 루프 수집 시스템 |
|
제어 시스템 |
산업용 PLC + PC 소프트웨어 인터페이스 |
|
시스템 소재 |
SS316L / 특수 부식방지 합금 |
● 가스 혼합물 정의: 단열 가스의 유형을 명확하게 식별합니다(예: 순수 SF6, 20% SF6/80% N2 혼합물 또는 대체 불화 화합물). 이는 절연 가스 증류 장치에 필요한 증류 온도, 압력 및 컬럼 구성을 결정합니다.
● 순도 및 유량 요구 사항: 목표 가스 순도와 필요한 회수 유량을 결정합니다. 고순도 애플리케이션(>99.99%)에는 추가 연마 필터 또는 특수 포장재가 필요할 수 있습니다.
● 환경 규정 준수: SF6 배출에 대한 엄격한 규정이 있는 지역에서 작동하는 경우 장치에 인증된 제로 배출 테일 가스 처리 시스템이 포함되어 있는지 확인하세요.
● 자동화 및 분석: 지속적인 모니터링이 필요한 경우 실시간 순도 확인 및 자동화된 절단점 조정을 위해 통합 온라인 가스 분석기(예: GC, FTIR 또는 NDIR)가 포함된 구성을 선택하세요.
● 재료 검증: 반입되는 스테인리스 스틸, 밸브, 인증된 방폭 전기 부품을 엄격하게 검사하여 금속 표준 및 고압 안전 공차를 충족하는지 확인합니다.
● 정밀 가공: 고압 반응기 본체, 증류탑, 배관을 CNC 가공하여 극한의 온도와 압력에서 완벽한 밀봉 표면과 구조적 무결성을 보장합니다.
● 수압 및 진공 테스트: 모든 장치는 엄격한 정수압 테스트와 심진공 누출 테스트를 거쳐 구조적 안전성과 절대 누출 방지 성능을 검증합니다.
● 시스템 교정: PLC 제어 시스템, 온도/압력 센서, 질량 유량 컨트롤러 및 온라인 가스 분석기를 종합적으로 교정하여 정확한 데이터 표시와 안정적인 제어를 보장합니다.
● 최종 기능 실행: 완벽한 드라이런 및 시뮬레이션 가스 테스트를 통해 원활한 작동, 균일한 열 분포, 안전 인터록의 적절한 기능, 포장 전 배출가스 제로 테일 가스 포집을 확인합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 이 장치는 고전압 전기 장비에 사용되는 유전체 가스, 특히 GIL(가스 절연 라인) 및 GIS(가스 절연 스위치기어)에서 발견되는 SF6 및 SF6/N2 혼합물용으로 설계되었습니다. 혼합 가스에서 액체 SF6를 회수하고 폐기된 장비에서 성능이 저하된 가스를 정화할 수 있습니다.
A: 다단계 여과, 응축, 저온 증류 공정을 계단식 순서로 통합합니다. 저온 증류는 끓는점 차이에 따라 성분을 분리하는 반면, 압력 스윙 원리는 대상 가스를 더욱 농축합니다. 이러한 다단계 접근 방식은 회수된 가스 순도가 99.9%를 초과하여 전기 장비에서 직접 재사용할 수 있도록 보장합니다.
A: SF6와 같은 유전체 가스는 끓는점이 매우 낮고 열분해에 민감합니다. 저온 증류는 이러한 가스의 열 분해 임계값보다 훨씬 낮은 수준에서 작동하여 유전 특성을 보존하는 동시에 질소, 수분 및 분해 부산물로부터 효과적인 분리를 달성합니다.
A: SF6는 CO2보다 지구 온난화 가능성이 수천 배 더 큰 강력한 온실가스입니다. 폐기된 장비나 유지보수 장비에서 SF6를 배출하는 대신 회수 및 정화함으로써 이 장치는 발전 시설이 SF6 배출에 대해 점점 더 엄격해지는 환경 규제를 충족하도록 돕습니다.
답: 그렇습니다. 가스 순도가 99.9%를 초과하면 회수된 SF6는 GIL 및 GIS 장비에서 직접 재사용하는 데 필요한 사양을 충족합니다. 이를 통해 새로운 SF6 구매 비용을 없애는 동시에 환경적 책임도 줄일 수 있습니다.
