고온 진동 테스트 벤치

XINYU HUACHUANG 고온 진동 테스트 벤치는 동시에 고온 및 기계적 진동 응력 하에서 구성 요소의 구조적 무결성과 성능을 평가하도록 특별히 설계된 고급 산업 등급 테스트 장치입니다. 극한의 작동 환경을 시뮬레이션하도록 설계된 이 고온 진동 테스트 벤치는 정확한 열 조건을 유지하면서 다축 동적 하중을 정밀하게 적용합니다. 지능형 PLC 자동화 및 다단계 안전 인터록을 갖추고 있어 안전한 무인 장기 작동을 보장하는 동시에 R&D, 품질 관리, 항공우주/자동차 인증을 위한 재현성이 높은 데이터를 제공합니다.

고온 진동 테스트 벤치란 무엇입니까?

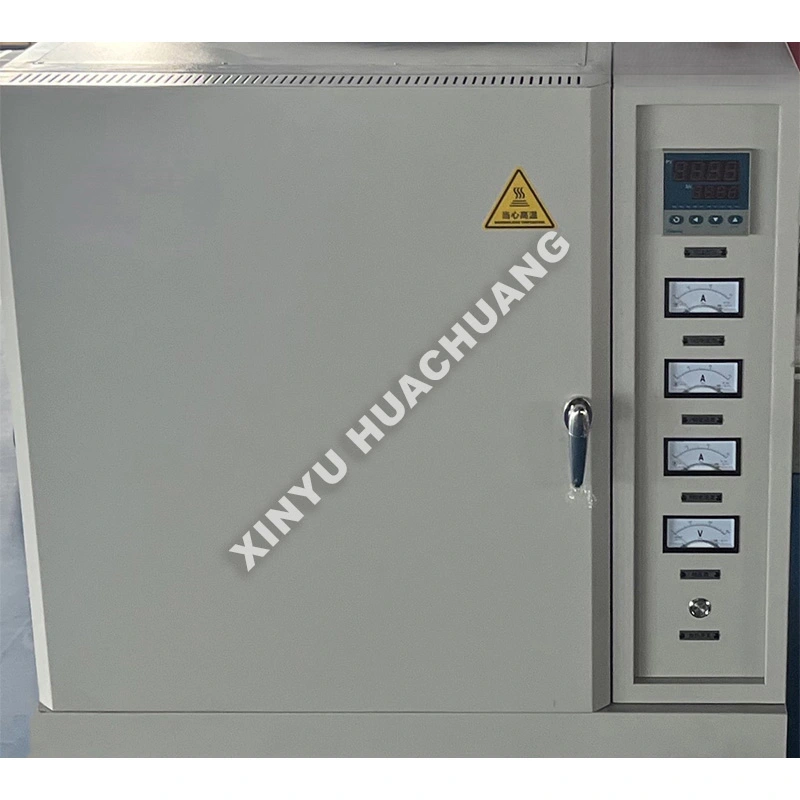

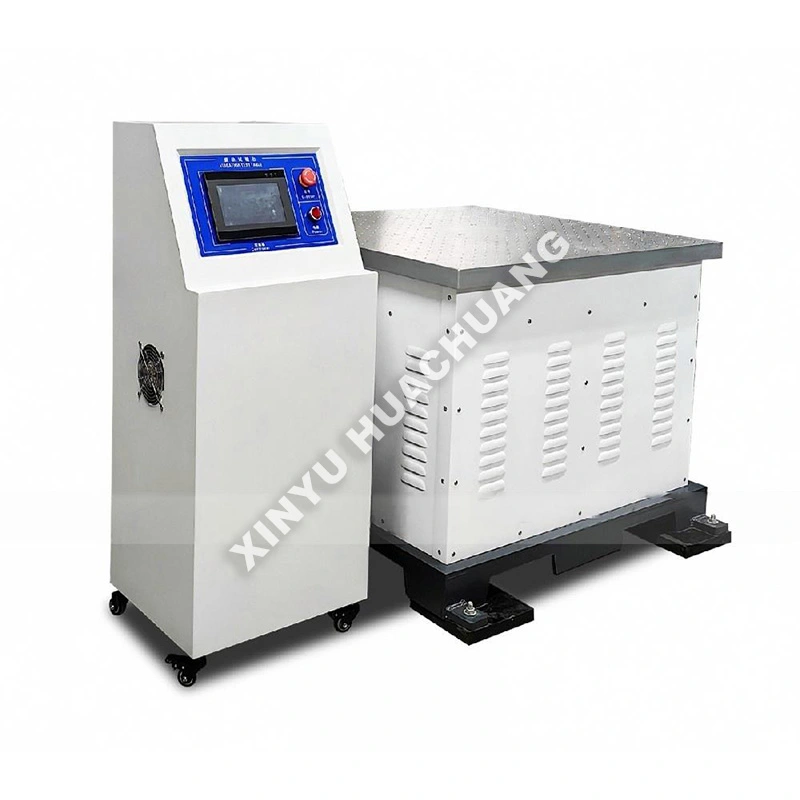

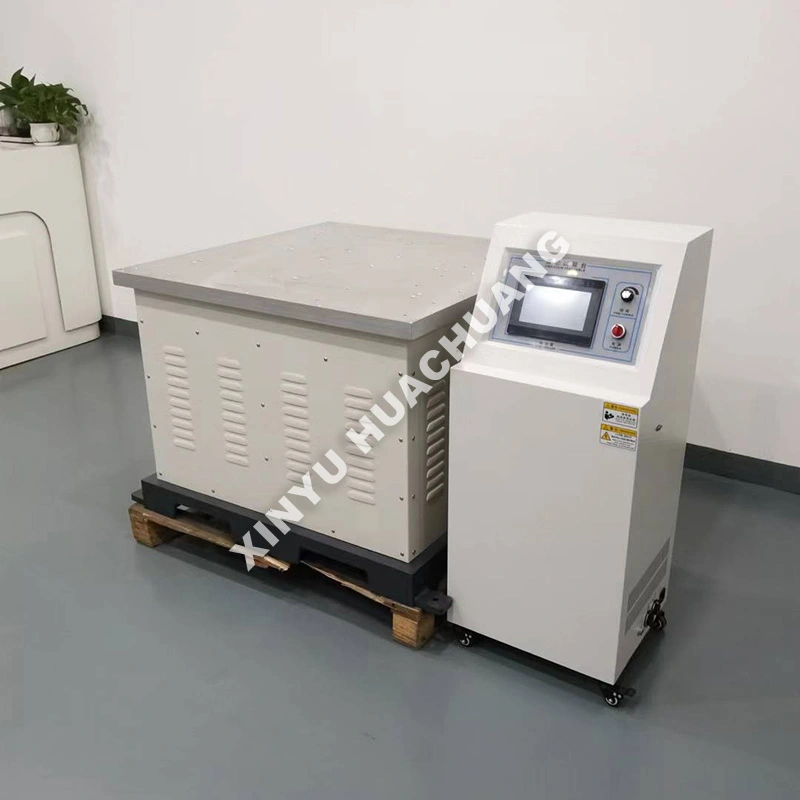

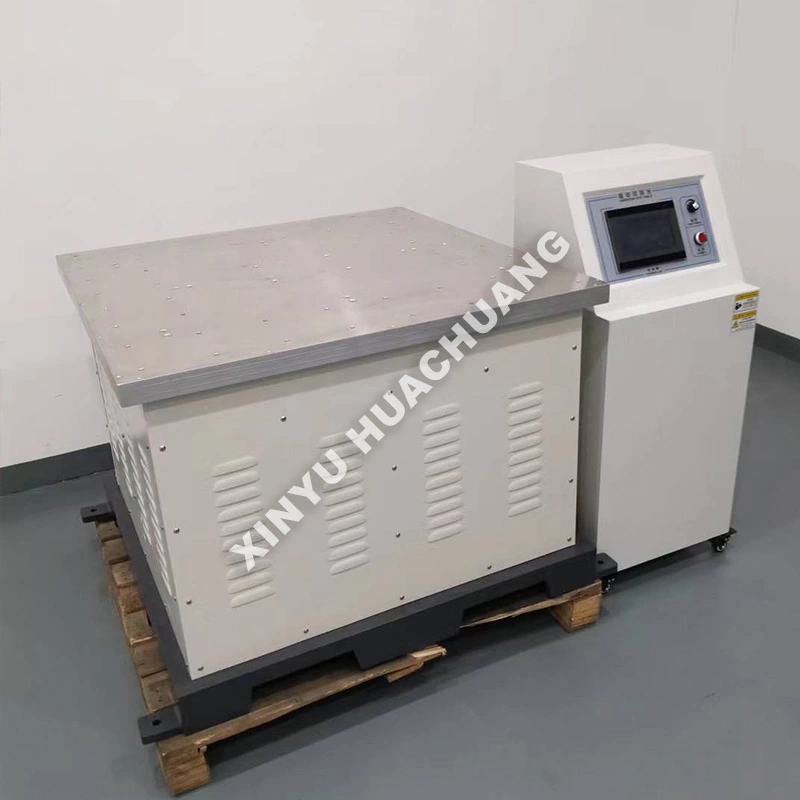

고온 진동 테스트 벤치는 전기역학적 또는 유압식 진동 가진기와 고온 가열 인클로저를 통합한 특수 복합 환경 테스트 시스템입니다. 제어된 기계적 진동과 상승된 온도를 동시에 적용함으로써 이 고온 진동 테스트 벤치는 항공우주 또는 자동차 응용 분야의 엔진 배기 시스템, 터빈 블레이드 및 전자 부품과 같은 실제 조건을 정확하게 시뮬레이션합니다. 이는 열 피로, 공명 변화, 동적 열 부하 하에서 재료 크리프와 같은 고장 메커니즘을 식별하는 데 중요합니다.

기술 사양

그것은 당신을 위해 무엇을 할 수 있습니까?

● 결합 환경 시뮬레이션: 실제 열-기계적 응력을 재현하기 위해 고온 가열과 다축 진동을 정확하게 동기화합니다.

● 고정밀 제어: 정확하고 안정적인 테스트 조건을 위해 고급 PID 온도 컨트롤러와 전기역학적 셰이커를 갖추고 있습니다.

● 지능형 데이터 수집: 통합 PC 소프트웨어는 자동으로 실시간 곡선(온도-시간, 진동-RMS)을 기록하고 주요 매개변수를 계산하며 포괄적인 테스트 보고서를 생성합니다.

● 견고하고 안전한 구조: 고온 절연, 열 차폐 및 다단계 안전 인터록으로 제작되어 장비와 작업자 모두를 보호합니다.

● 맞춤형 고정 장치: 진동 모드를 방해하지 않고 다양한 시편 형상을 안전하게 고정할 수 있는 특수 고온 고정 장치 및 어댑터를 제공합니다.

사용시 주의사항

● 열 평형: 시편에 대한 열 충격을 방지하기 위해 진동을 시작하기 전에 항상 가열 인클로저가 열 평형에 도달하도록 하십시오.

● 고정 장치 공명: 증폭 및 부정확한 결과를 방지하려면 고정 장치의 고유 주파수가 테스트 주파수 범위보다 훨씬 높은지 확인하세요.

● 센서 배치: 정확한 판독값을 얻으려면 열전대와 가속도계가 제대로 고정되고 직접적인 방사선으로부터 보호되는지 확인하세요.

● 냉각 프로토콜: 셰이커 뼈대 또는 시편의 열 손상을 방지하기 위해 테스트 후에는 항상 제어된 냉각 주기를 따르십시오.

일반적인 실수와 올바른 방법

● 실수: 픽스처 설계 중 열팽창을 무시했습니다. 올바른 방법: 시편 미끄러짐이나 응력 집중을 방지하기 위해 고온 고정 장치를 설계할 때 항상 재료 열팽창 계수를 고려하십시오.

● 실수: 고온에서 셰이커에 과부하를 가한 것입니다. 올바른 방법: 온도가 상승하면 최대 힘 용량이 크게 감소하므로 셰이커의 경감 곡선을 참조하세요.

● 실수: 발열체 근처에 센서를 배치했습니다. 올바른 방법: 센서를 직접적인 열원에서 떨어진 곳에 배치하고 복사 보호막을 사용하여 정확한 온도 및 진동 측정을 보장합니다.

배송 및 포장

● 전문 포장: 고온 진동 테스트 벤치는 충격 흡수 폼과 방습 포장재를 사용하여 훈증 없는 수출 표준 목재 상자에 안전하게 포장되어 있습니다.

● 구성요소 고정: 셰이커, 가열 인클로저 및 제어 캐비닛은 해상 또는 항공 화물 운송 중 진동 손상을 방지하기 위해 단단히 고정되어 있습니다.

● 문서: 포괄적인 영어 사용 설명서, 전기 회로도, 자세한 포장 목록이 방수 문서 파우치에 포함되어 있습니다.

● 글로벌 물류: EXW, FOB, CIF, DDP 조건을 지원하여 전 세계 테스트 시설에 안정적인 택배 서비스를 제공합니다.

후속 서비스

XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.

포괄적인 보증 범위

우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.

신속한 대응 메커니즘

우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.

자주 묻는 질문(FAQ)

Q1: 진동과 온도를 별도로 테스트하는 것이 아니라 동시에 테스트하는 것이 왜 중요한가요?

답변: 엔진 배기 시스템, 터빈 블레이드, 전력 전자 장치 등 많은 구성 요소는 작동 중에 기계적 진동과 높은 온도를 동시에 경험합니다. 이들을 개별적으로 테스트하면 결합 하중에서만 나타나는 진동으로 가속되는 열 피로나 크리프에 의한 공진 이동과 같은 시너지 실패 메커니즘이 누락됩니다.

Q2: 테스트 벤치는 어떤 유형의 진동 프로필을 생성할 수 있습니까?

A: 전기역학적 또는 유압식 진동 자극기는 넓은 주파수 범위에 걸쳐 사인, 랜덤, 사인-온-랜덤 및 충격 진동 프로필을 생성할 수 있습니다. 프로그래밍 가능한 온도 프로필과 결합된 벤치는 사실상 모든 실제 동적 열 환경을 재현할 수 있습니다.

Q3: 난방 인클로저는 어떤 온도 범위를 포괄합니까?

A: 고온 가열 인클로저는 구성에 따라 일반적으로 주변 온도를 800°C 이상까지 유지합니다. 균일한 분포를 통한 정밀한 온도 제어를 통해 진동이 동시에 가해지는 동안 전체 표본이 목표 열 환경을 경험할 수 있습니다.

Q4: 단일 환경 테스트로는 식별할 수 없지만 이 벤치에서는 어떤 오류 메커니즘을 식별할 수 있습니까?

A: 벤치는 동적 응력에 의해 가속화된 열 피로 균열, 온도에 따른 재료 강성 변화로 인한 공진 주파수 이동, 열 및 동적 하중이 결합된 상태에서 재료 크리프와 같은 시너지 실패 모드를 식별합니다. 진동과 온도를 독립적으로 테스트할 때 이러한 메커니즘은 숨겨진 상태로 유지됩니다.

Q5: 결합된 고온 진동 테스트에 의존하는 산업 및 응용 분야는 무엇입니까?

A: 항공우주(터빈 블레이드, 엔진 마운트, 배기 노즐), 자동차(배기 매니폴드, 촉매 변환기, 터보차저 하우징) 및 발전(가스터빈 부품, 보일러 튜브 지지대) 모두 배포 전에 부품 신뢰성을 검증하기 위한 결합 환경 테스트가 필요합니다.
