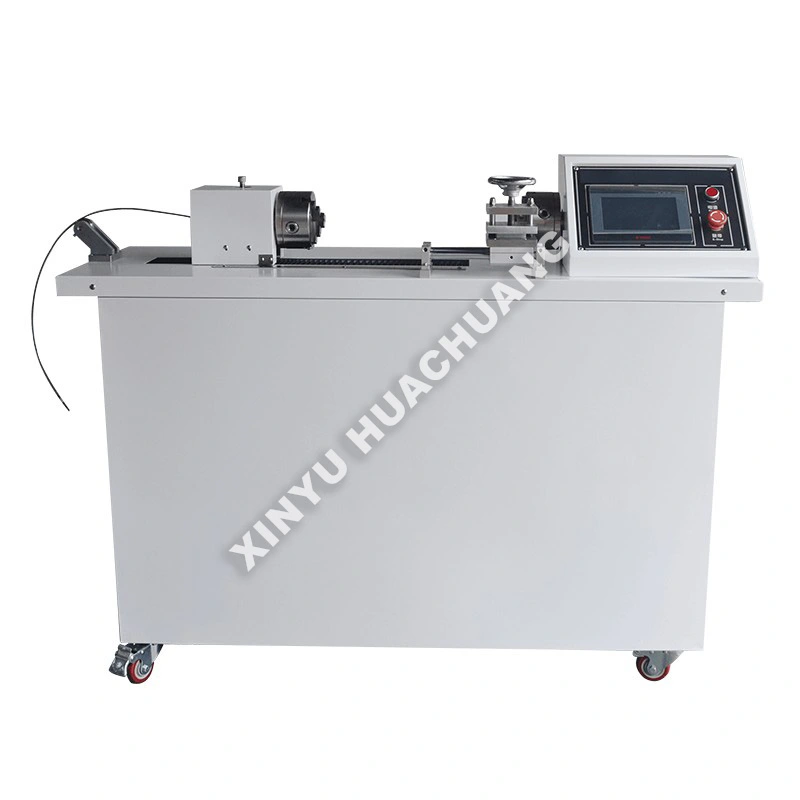

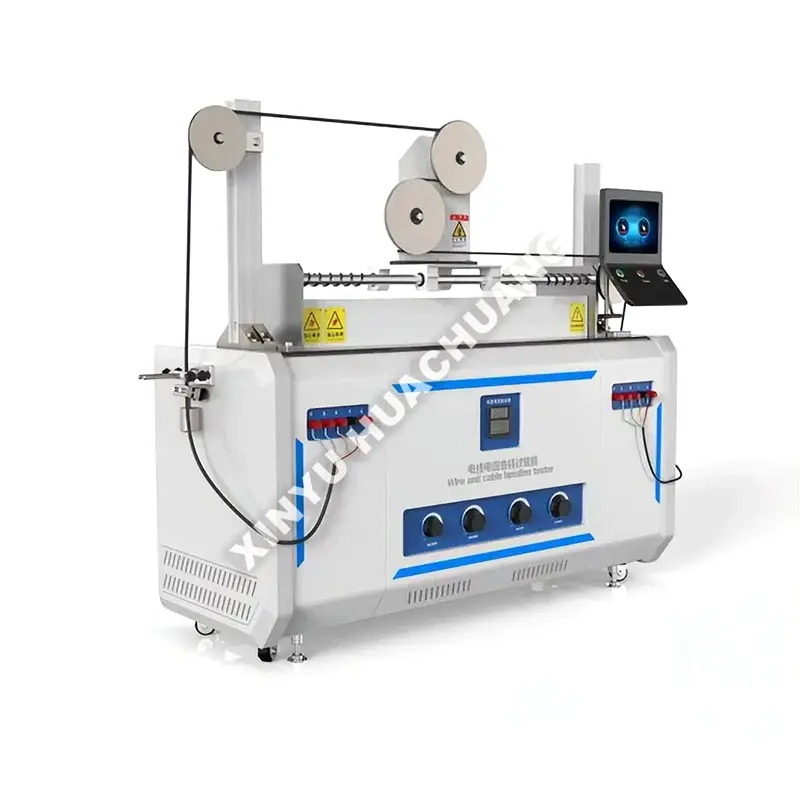

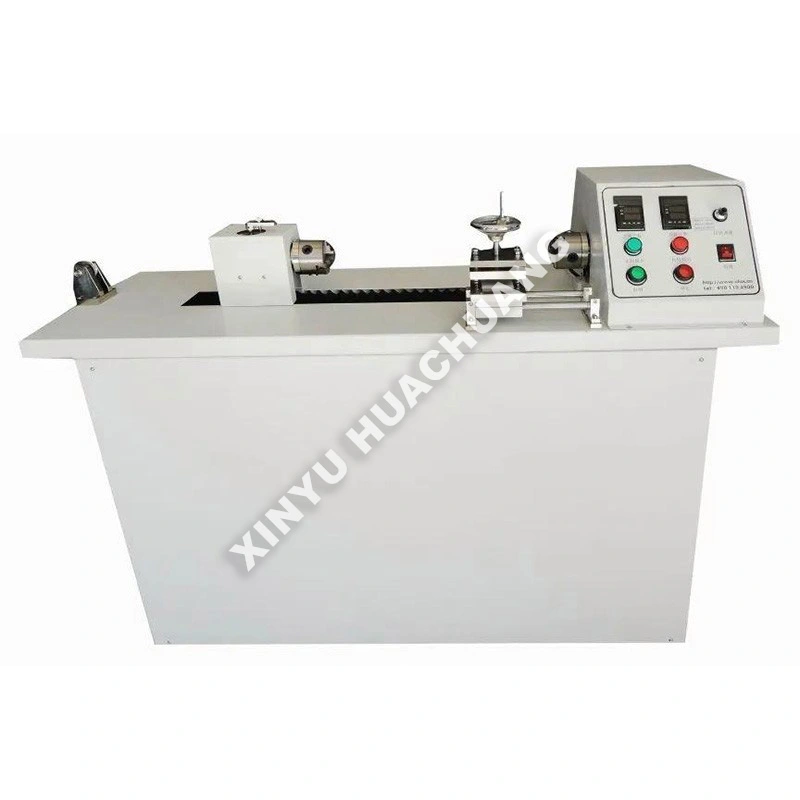

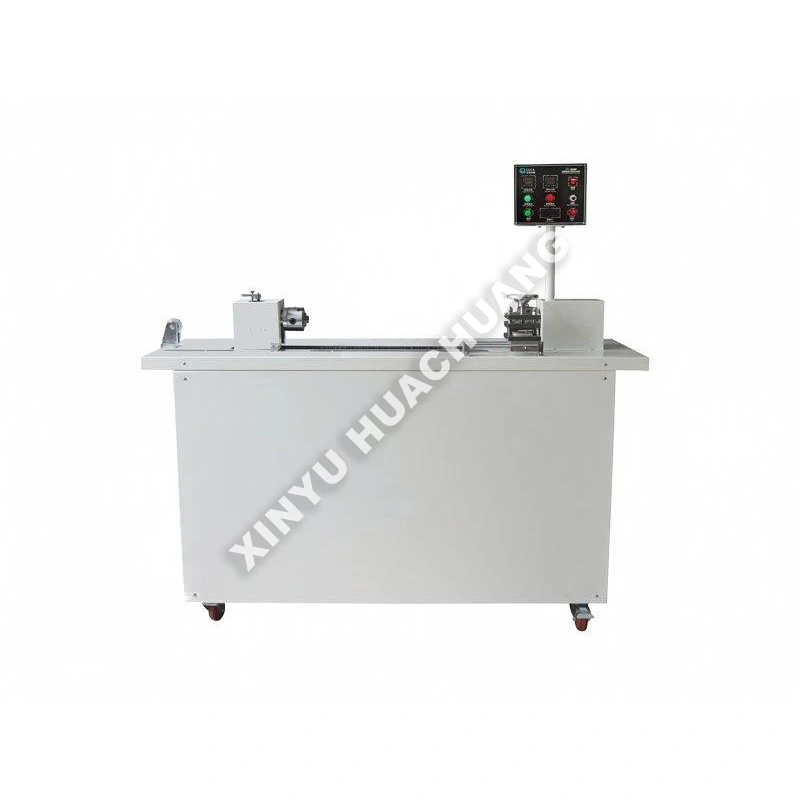

XINYU HUACHUANG 항온 와이어 굽힘 및 권선 테스트 벤치는 엄격하게 제어되는 열 환경에서 와이어 및 케이블의 기계적 및 전기적 무결성을 평가하도록 특별히 설계된 고급 산업 등급 테스트 장치입니다. 특정 작동 온도를 시뮬레이션하도록 설계된 이 테스트 벤치는 주기적 굽힘 또는 권선 동작과 정확하고 균일한 온도 조절을 정밀하게 결합합니다. 지능형 PLC 자동화 및 다단계 안전 인터록을 갖추고 있어 안전한 무인 장기 작동을 보장하는 동시에 R&D, 품질 관리 및 산업 인증을 위한 재현성이 높은 피로 및 단열 데이터를 제공합니다.
항온 와이어 굽힘 및 권선 테스트 벤치는 프로그래밍 가능한 항온 챔버와 기계적 굽힘 또는 권선 메커니즘을 통합한 전문 테스트 시스템입니다. 표준 주변 테스터와 달리 이 항온 와이어 굽힘 및 권선 테스트 벤치는 와이어가 반복적인 기계적 응력을 받는 동안 정밀하고 균일한 열 환경(예: 50℃, 80℃ 또는 100℃)을 유지합니다. 이는 특히 자동차, 항공우주 및 산업 응용 분야의 높은 작동 온도에서 발생하는 절연체 약화, 열 노화, 도체 피로 등의 고장 메커니즘을 식별하는 데 중요합니다.
● 정밀한 열 제어: 균일한 공기 순환을 갖춘 고급 PID 온도 제어 시스템을 갖추고 있어 굽힘 또는 감기 과정 전반에 걸쳐 테스트 환경이 엄격하게 일정하게 유지됩니다.
● 고정밀 기계적 동작: 서보 구동 액추에이터를 활용하여 굽힘 각도, 감기 속도, 맨드릴 직경을 정확하고 무단계로 조정하여 반복성이 뛰어난 결과를 제공합니다.
● 지능형 데이터 수집: 통합 PC 소프트웨어는 자동으로 실시간 곡선(온도-시간, 굽힘 횟수-저항)을 기록하고 개방 회로를 감지하며 포괄적인 테스트 보고서를 생성합니다.
● 견고하고 안전한 구조: 고품질 단열재, 부식 방지 내부, 다단계 안전 인터록(과열, 과부하, 비상 정지)으로 제작되어 장비와 작업자를 보호합니다.
● 맞춤형 고정 장치: 미끄러짐이나 손상 없이 다양한 와이어 직경과 케이블 형상을 안전하게 고정할 수 있는 특수 맨드릴, 클램프 및 벤딩 암을 제공합니다.
|
매개변수 |
사양 |
|
온도 범위 |
RT ~ +200℃ (정밀도 ±1℃) |
|
온도 균일성 |
≤ ±2℃ |
|
굽힘 각도 |
±10° ~ ±180°(완전 조정 가능) |
|
권선 맨드릴 직경 |
와이어 사양에 따라 맞춤화 가능 |
|
테스트 빈도 |
1 ~ 60사이클/분(무단계 조정 가능) |
|
가열방식 |
PID 제어를 통한 전기 저항 |
|
제어 시스템 |
산업용 PLC + PC 소프트웨어 인터페이스 |
|
테스트 표준 |
GB/T 2951, UL 1581, IEC 60811, VDE 0472 |
|
안전 기능 |
과열, 과부하, 비상 정지 |
● 테스트 온도 및 균일성 정의: 특정 애플리케이션에 필요한 정확한 일정한 온도를 결정합니다(예: 자동차 엔진 베이의 경우 80℃). 챔버의 균일성(±2℃)이 테스트 표준 요구 사항을 충족하는지 확인하십시오.
● 전선/케이블 사양 평가: 전선 직경, 절연재, 전체 케이블 형상을 제공합니다. 이는 적절한 맨드릴 직경, 벤딩 암 길이 및 클램핑력을 선택하는 데 중요합니다.
● 테스트 표준 및 주기 수 결정: 준수해야 하는 특정 산업 표준(예: UL, IEC, GB)을 식별합니다. 이는 필요한 굽힘 각도, 속도 및 총 사이클 수(예: 10,000~1,000,000사이클)를 나타냅니다.
● 데이터 수집 요구 사항 평가: 간단한 사이클 계산이 필요한지 아니면 전기 연속성 및 저항에 대한 고급 실시간 모니터링이 필요한지 결정하세요. 이에 따라 적절한 소프트웨어 패키지를 선택하십시오.
● 재료 검증: 들어오는 구조용 강철, 발열체, 단열재를 엄격하게 검사하여 지정된 성능 및 안전 표준을 충족하는지 확인합니다.
● 정밀 가공: 메인 프레임, 벤딩 암, 맨드릴을 CNC 가공하여 완벽한 정렬, 부드러운 기계적 작동 및 치수 정확도를 보장합니다.
● 열 교정: 인증된 기준 온도계를 사용하여 PID 온도 컨트롤러 및 Pt100 센서를 포괄적으로 교정하여 테스트 챔버 전체에서 온도 정확도와 균일성을 확인합니다.
● 기계적 부하 테스트: 부드럽고 진동 없는 작동과 안전한 시편 고정을 보장하기 위해 최대 부하에서 서보 드라이브 시스템과 클램핑 장치를 엄격하게 테스트합니다.
● 기능 실행: 정확한 사이클 계산, 신뢰할 수 있는 전기 연속성 감지, 포장 전 모든 안전 인터록의 적절한 기능을 확인하기 위한 완전한 모의 실행 및 실제 와이어 표본 테스트입니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 고온 및 저온 벤치가 극심한 고온 및 저온 조건 사이를 순환하는 동안 이 항온 와이어 굽힘 및 권선 테스트 벤치는 전체 테스트 전반에 걸쳐 특정 설정점(예: 50°C, 80°C 또는 100°C)에서 정밀하고 균일한 열 환경을 유지합니다. 이는 일시적인 열 극한 현상이 아닌 지속적인 작동 온도에서 장기적인 성능을 평가하는 데 필수적입니다.
A: 지속적으로 높은 온도에서 단열재는 열 노화, 점진적인 연화 및 기계적 강도 손실을 겪습니다. 도체는 반복적인 굽힘으로 인해 가속 크리프와 피로를 경험합니다. 이러한 느린 분해 메커니즘은 장기간 일정한 온도에 노출된 경우에만 명백해지며, 이 벤치는 서비스 수명을 예측하는 데 매우 중요합니다.
A: 엔진룸의 자동차 배선 장치는 차량 수명 내내 높은 온도(주로 80°C ~ 125°C)에서 지속적으로 작동합니다. 항온 굽힘 및 권선 테스트는 이러한 지속적인 열 조건에서 절연체와 도체가 기계적 무결성을 유지하는지 확인하여 단기 생존이 아닌 장기적인 신뢰성을 보장합니다.
A: 프로그래밍 가능한 항온 챔버는 전체 테스트 영역에서 ±1°C 이내의 균일한 온도를 유지합니다. 이러한 엄격한 제어를 통해 와이어 시편의 모든 섹션이 동일한 열 조건을 경험하게 되므로 테스트 결과에 변동성을 초래할 수 있는 온도 구배가 제거됩니다.
답: 그렇습니다. 이 벤치는 장기간 작동할 수 있도록 설계되었으며 일정하게 높은 온도에서 며칠 또는 몇 주에 걸쳐 수천 번의 굽힘 또는 감기 사이클을 실행합니다. 이 기능을 통해 제조업체는 가속화된 노화 데이터를 생성하고 지속적인 열 부하 하에서 전선 및 케이블 제품의 서비스 수명을 예측할 수 있습니다.
