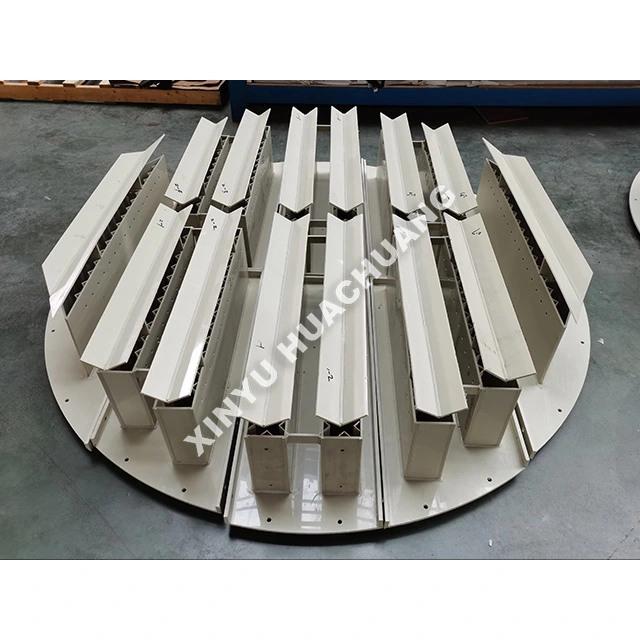

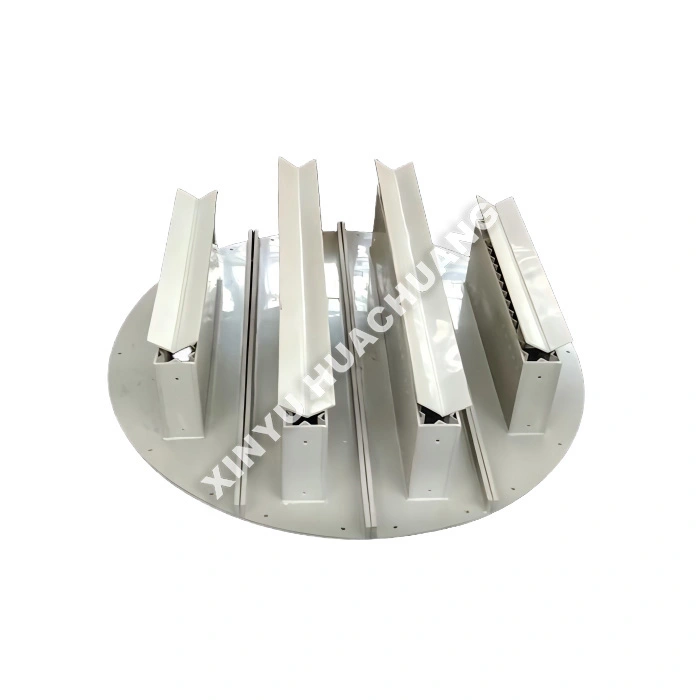

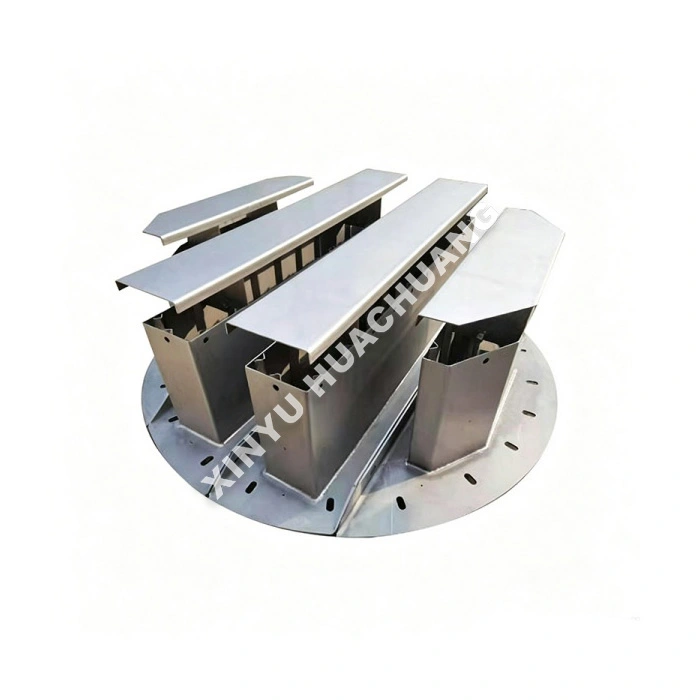

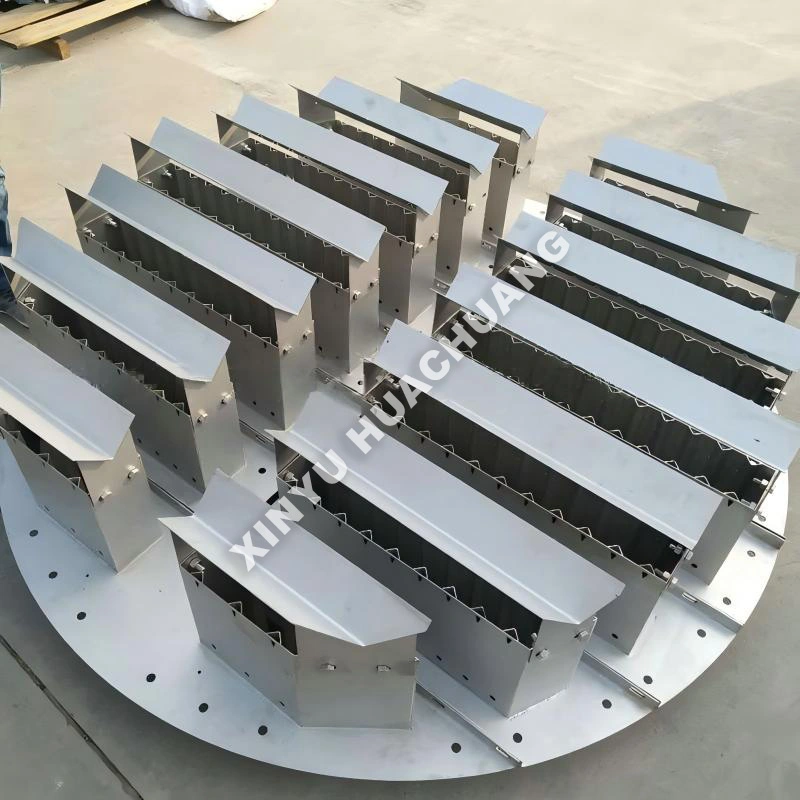

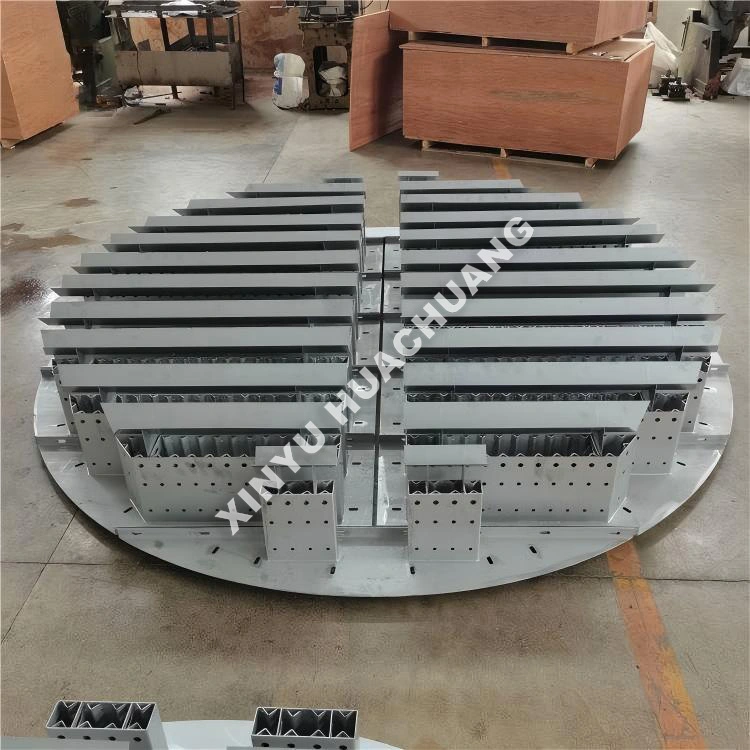

XINYU HUACHUANG Trough-and-Pan Liquid Distributor는 대구경 포장 타워용으로 특별히 설계된 고급 액체 분배 시스템입니다. 대용량 트러프 설계와 팬의 뛰어난 수집 기능을 결합한 이 액체 분배기는 최적의 증기-액체 접촉을 보장하고 벽 흐름을 방지합니다. 변동하는 유량에서도 균일한 액체 분포를 보장하여 중요한 증류 및 흡수 공정에서 분리 효율성을 극대화합니다.
● 핵심 메커니즘: 액체 분배기는 기본 팬에 유입되는 액체를 수집한 후 평행한 여물통에 고르게 공급하는 방식으로 작동합니다. 액체는 이 홈통을 통해 흐르고 정밀하게 보정된 구멍이나 위어를 통해 포장층으로 배출됩니다. 이 이중 스테이지 설계는 탁월한 분배 균일성과 높은 운영 유연성을 보장합니다.
● 소재: SS304/316L, Hastelloy 또는 특수 불소중합체(PTFE/PFA)를 포함한 고급 소재로 제작되어 열악한 환경에서도 내구성과 내식성을 보장합니다.
● 프로세스 통합: 이 다용도 Trough-and-Pan Liquid Distributor는 구조화된 무작위 포장 내부와 완벽하게 결합됩니다. 고순도 분별 증류, 가스 흡수 및 용매 회수 공정에 이상적으로 적합하며 자동 환류비 제어 시스템과 완벽하게 통합됩니다.
|
매개변수 |
사양 |
|
타워 직경 범위 |
1.0m ~ 12.0m (맞춤형) |
|
작동 온도 |
RT ~ 300℃ (재질에 따라 다름) |
|
액체 부하 범위 |
0.5 ~ 100 m³/m²·h (높은 유연성) |
|
분포 균일성 |
M < 0.05 (우수한 균일성) |
|
재료 옵션 |
SS304, SS316L, 하스텔로이, PTFE, PVDF |
|
방오 디자인 |
대형 오리피스 / Weir형 토출 |
● 타워 직경 및 액체 부하 정의: 타워 단면적과 예상 액체 유량을 정확하게 결정합니다. 이는 범람이나 건조 지점을 방지하기 위해 트러프 앤 팬 액체 분배기의 트러프 너비, 구멍 직경 및 위어 높이의 크기를 조정하는 데 중요합니다.
● 공급원료 순도 평가: 공급물에 미립자가 포함되어 있거나 오염되기 쉬운 경우 막힘을 방지하기 위해 오리피스가 더 크거나 위어형 배출구가 있는 트러프 팬 설계를 우선시합니다.
● 재료 호환성: 혼합물의 화학적 특성을 기준으로 적절한 야금 또는 폴리머를 선택하세요. 표준 SS316L은 대부분의 유기 용매에 적합하지만 부식성이 강한 산에는 Hastelloy 또는 PTFE가 필요합니다.
● 운영 유연성: 프로세스에서 상당한 유속 변동이 발생하는 경우 선택한 트러프 앤 팬 액체 분배기가 낮은 부하에서 균일한 분배를 유지할 수 있도록 넓은 작동 턴다운 비율을 가지고 있는지 확인하세요.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 유통업체는 두 단계로 운영됩니다. 첫째, 들어오는 액체는 버퍼 역할을 하는 기본 팬에 수집되어 흐름 변동을 균등화합니다. 둘째, 액체는 평행한 홈통으로 균일하게 공급되고 정밀하게 보정된 구멍이나 위어를 통해 포장층으로 배출됩니다. 이 이중 단계 접근 방식은 단일 단계 설계에서 종종 발생하는 잘못된 분포를 제거합니다.
A: SS304/316L, Hastelloy 또는 PTFE 및 PFA와 같은 특수 불소중합체를 포함한 고급 소재로 제작되었습니다. 이러한 소재는 열악한 산업 환경에서 공격적인 산, 용제 또는 고온 흐름을 처리할 때에도 내구성과 내식성을 보장합니다.
답변: Trough-and-Pan Liquid Distributor는 자동 환류 비율 컨트롤러와 완벽하게 결합됩니다. 응축기에서 되돌아온 환류 액체는 1차 팬으로 들어가고, 여기서 여물통 시스템을 통해 포장층 전체에 고르게 분배됩니다. 이러한 통합을 통해 수동 개입 없이도 환류 비율이 정확하게 유지됩니다.
A: 이 다재다능한 유통업체는 구조화된 포장 내부와 무작위 포장 내부 모두와 완벽하게 결합됩니다. 균일한 분포 패턴으로 각 포장 유형의 효율성을 극대화하여 고순도 분별 증류, 가스 흡수 및 용매 회수 공정에 적합합니다.
A: 이중 스테이지 설계는 광범위한 액체 유량에 걸쳐 높은 작동 유연성을 제공합니다. 기본 팬은 흐름 변화를 완충하는 반면, 보정된 여물통 배출구는 처리량이 크게 변하는 경우에도 분배 균일성을 유지합니다. 이로 인해 분배기는 가변 공급 속도 또는 배치 간 전환이 발생하는 프로세스에 이상적입니다.
