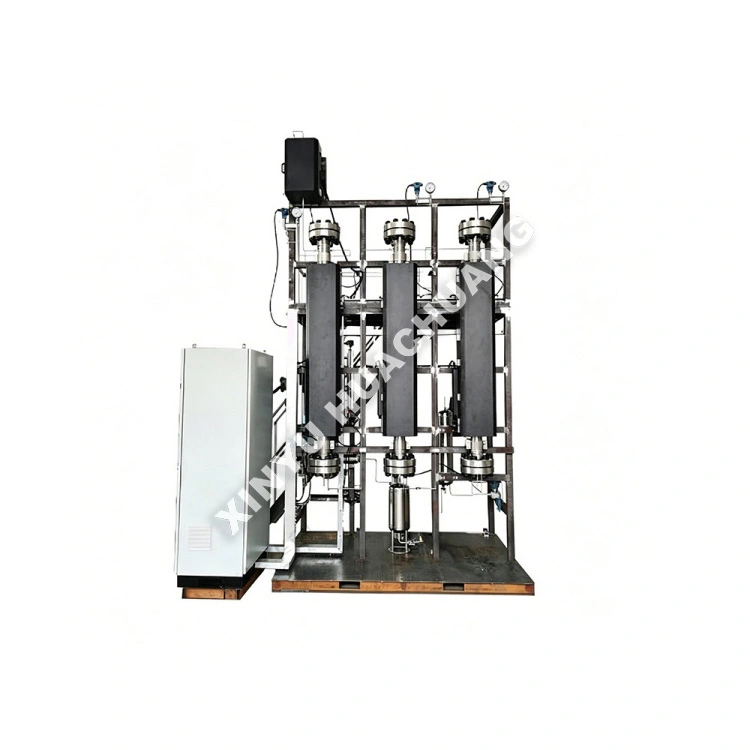

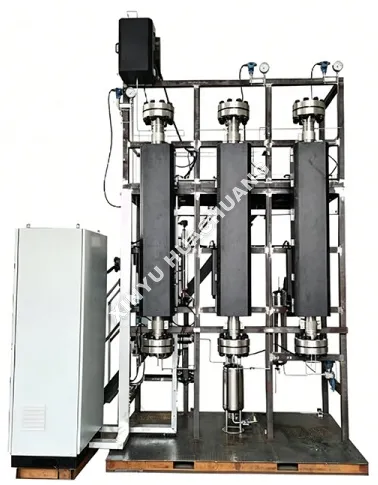

XINYU HUACHUANG 타르 수소화 반응 파일럿 유닛은 무거운 고점도 공급원료 처리 문제를 해결하기 위해 특별히 설계된 고도로 자동화된 첨단 자동화 테스트 시스템입니다. 실험실 연구와 산업 규모 확장 간의 격차를 해소하도록 설계된 이 장치는 온도, 압력 및 수소 대 오일 비율을 정밀하게 제어하여 실제 수소처리 환경을 정확하게 시뮬레이션합니다. 지능형 PLC 자동화 및 다단계 고정층 반응기를 갖춘 타르 수소화 반응 파일럿 유닛은 안전하고 지속적인 작동을 보장하는 동시에 촉매 스크리닝, 심층 탈황 및 탈질화에 대한 재현성이 높은 데이터를 제공합니다. 청정 연료 생산을 최적화하고 복잡한 타르 자원의 부가가치를 극대화하기 위한 이상적인 플랫폼입니다.
타르 수소화 반응 파일럿 유닛은 저가의 중타르(예: 콜타르, 에틸렌 타르 또는 열분해 타르)를 고품질 액체 연료 및 화학 공급원료로 업그레이드하도록 설계된 전문 연속 흐름 화학 테스트 장치입니다. 이 시스템은 타르 공급원료를 고압 수소와 혼합하고 이를 일련의 가열된 촉매 반응기를 통과시켜 작동합니다. 반응기 베드 내부에서는 HDS(수소탈황), HDN(수소탈질) 및 방향족 고리 포화를 포함한 복잡한 반응이 발생합니다. 이 장치는 일반적으로 중질 아스팔텐 및 금속으로 인한 촉매 오염을 방지하여 궁극적으로 깨끗한 나프타, 디젤 및 왁스 분획을 생성하기 위한 다단계 반응기 설계(예: 가드 베드, 수소처리 베드 및 수소화분해 베드)를 특징으로 합니다.
● 산업 등급 시뮬레이션: 파일럿 규모의 살수층 또는 고정층 수소처리 조건을 정확하게 복제하여 상업적 규모 확장을 위한 신뢰할 수 있는 운동 데이터를 제공합니다.
● 다단계 반응기 설계: 층간 담금질 기능을 갖춘 맞춤형 다중 구역 반응기를 특징으로 하여 발열 반응을 관리하고 핫스팟을 방지하며 촉매 수명을 연장합니다.
● 오염 방지 및 보호: 통합된 전처리 및 가드 베드 시스템은 기계적 불순물, 금속 및 무거운 아스팔텐을 효과적으로 포착하여 다운스트림 활성 촉매를 보호합니다.
● 지능형 PLC 자동화: 중앙 집중식 제어 시스템을 통해 무인 장기 작동, 자동화된 데이터 로깅, 중요 매개변수의 실시간 모니터링이 가능합니다.
● 견고하고 안전한 구조: 고압 안전 인터록, 누출 감지 및 고급 야금 기술(예: SS316L, Hastelloy)을 사용하여 부식성 환경과 극한의 작동 조건을 안전하게 처리합니다.
|
매개변수 |
사양 |
|
반응기 구성 |
다단식 고정침대(세류형 침대) |
|
작동 온도 |
RT ~ 500℃ (정밀도 ±1℃) |
|
작동 압력 |
대기압 ~ 20.0MPa(맞춤형) |
|
공급 시스템 |
고정밀 HPLC 펌프 + 가열 라인 |
|
수소 흐름 제어 |
고정밀 질량 유량 컨트롤러(MFC) |
|
원자로 재료 |
SS316L / 하스텔로이 / 인코넬 |
|
제어 시스템 |
산업용 PLC + PC 소프트웨어 인터페이스 |
|
제품 분리 |
고압/저압 분리기 + 분획 |
● 석탄 화학 산업: 고온 및 저온 콜타르의 심층 수력 업그레이드를 통해 깨끗한 디젤 및 나프타 혼합 구성 요소를 생산합니다.
● 석유화학: 에틸렌 타르와 스팀 크래커 타르를 고부가가치 연료유와 방향족 화합물로 재평가합니다.
● 바이오매스 및 폐기물 처리: 열분해 바이오 오일 및 플라스틱 유래 타르를 수소화 처리하여 산소를 제거하고 연료를 안정화합니다.
● 촉매 R&D: 보호 촉매, 수소처리(HDS/HDN) 및 수소화분해 촉매의 스크리닝 및 수명 평가.
● 공정 최적화: 온도, 압력, LHSV, H2/오일 비율이 제품 수율과 품질에 미치는 영향을 연구합니다.
1. 요구 사항 확인: 기술 제안을 맞춤화하기 위해 고객의 특정 타르 공급원료 속성, 대상 제품 및 운영 매개변수를 이해합니다.
2. 설계 및 엔지니어링: 다단계 수소화 시스템을 위한 CAD 도면, P&ID 다이어그램 및 전기 회로도를 마무리합니다.
3. 정밀 제조: 고압 반응기 용기의 CNC 가공, 가열 공급 매니폴드 조립, PLC 제어 캐비닛 제작.
4. 공장 테스트: 엄격한 정수압 테스트, 온도 균일성 교정 및 포괄적인 PLC 로직 디버깅.
5. 포장 및 배송: 글로벌 물류를 위한 안전한 내부 고정 기능을 갖춘 수출 표준 훈증 무함유 나무 상자 포장입니다.
6. 설치 및 지원: 원활한 작동을 위해 포괄적인 영어 설명서, 비디오 설치 가이드 및 무료 온라인 기술 지원을 제공합니다.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 본 장치는 콜타르, 에틸렌타르, 열분해타르 등 저가형 중타르를 업그레이드하기 위해 설계되었습니다. 연속 흐름 시스템은 이러한 공급원료를 고품질 액체 연료 및 화학 원료로 변환합니다.
A: 가열된 촉매 반응기 베드 내부에서 타르는 고압 수소와 혼합되어 수소탈황(HDS), 수소탈질화(HDN) 및 방향족 고리 포화를 겪습니다. 이는 원유 타르를 깨끗하고 가치가 높은 분획으로 바꾸는 주요 반응입니다.
A: 이 장치는 일반적으로 가드 베드, 수소처리 베드, 수소화분해 베드의 다단계 레이아웃을 채택합니다. 가드 베드는 무거운 아스팔텐과 금속이 하류 베드에 도달하기 전에 이를 포착하여 촉매 오염을 방지하고 안정적인 장기 작동을 지원합니다.
A: 다단계 촉매 시스템을 통과한 후 타르 공급원료는 깨끗한 나프타, 디젤 및 왁스 유분으로 전환되며, 가치가 낮은 타르는 시장성 있는 연료 및 화학 공급원료로 전환됩니다.
답: 그렇습니다. 전문화된 연속 흐름 화학 시험 장치로서, 타르를 지속적으로 공급하고 고압 수소와 혼합하여 안정적으로 작동하여 전체 산업 구현 전에 신뢰할 수 있는 규모 확대 데이터를 제공합니다.
