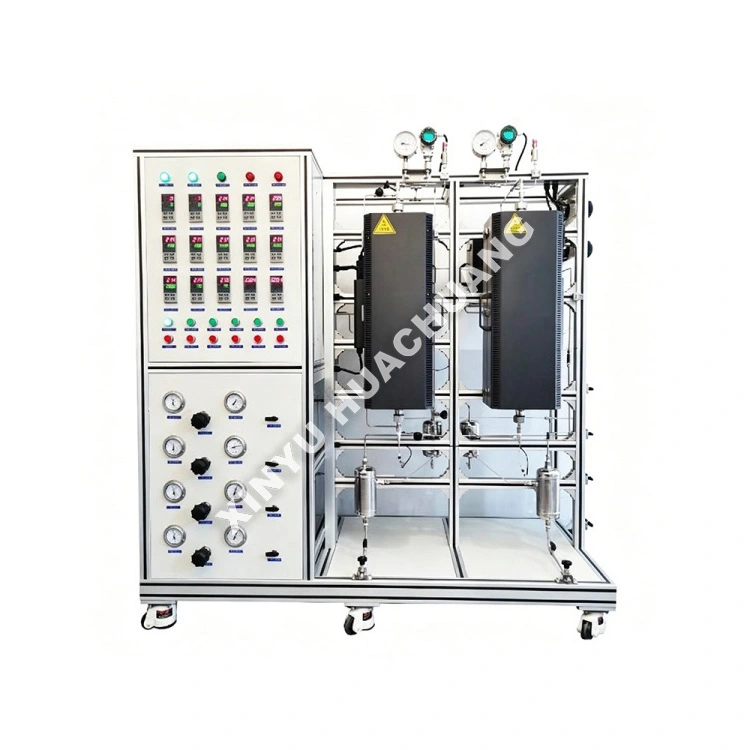

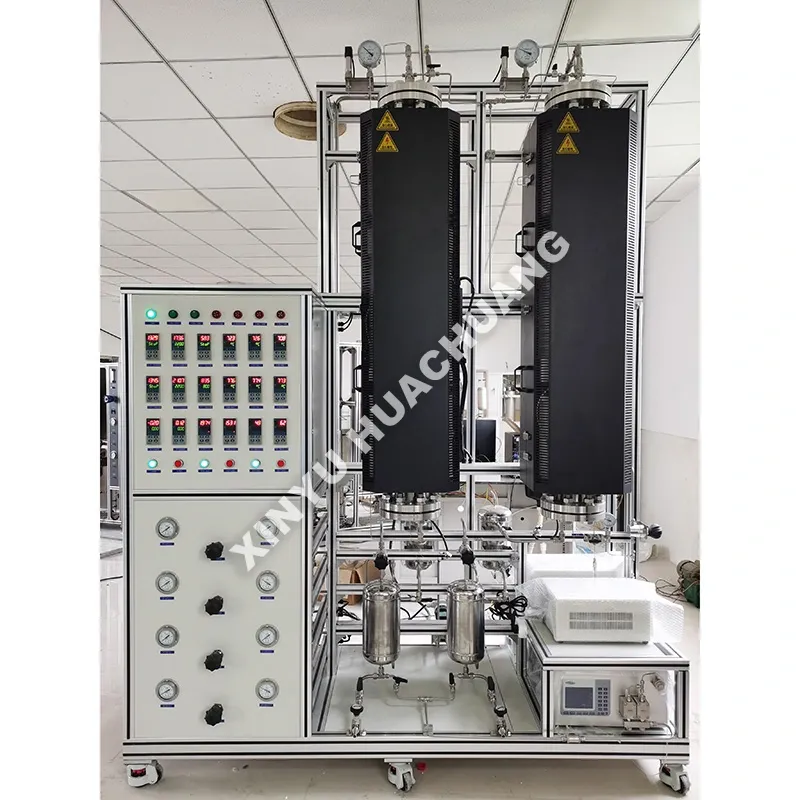

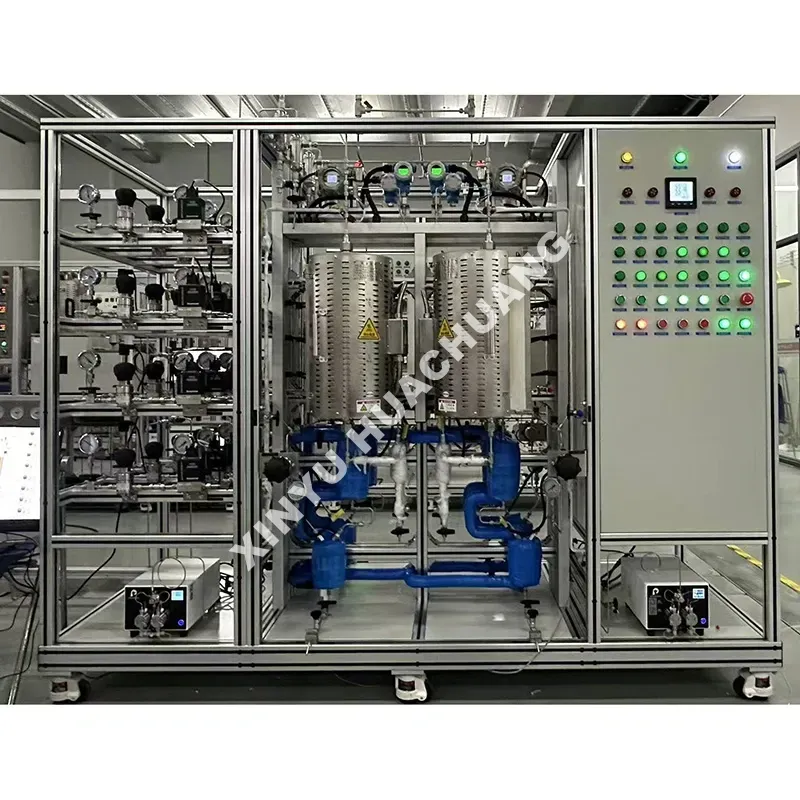

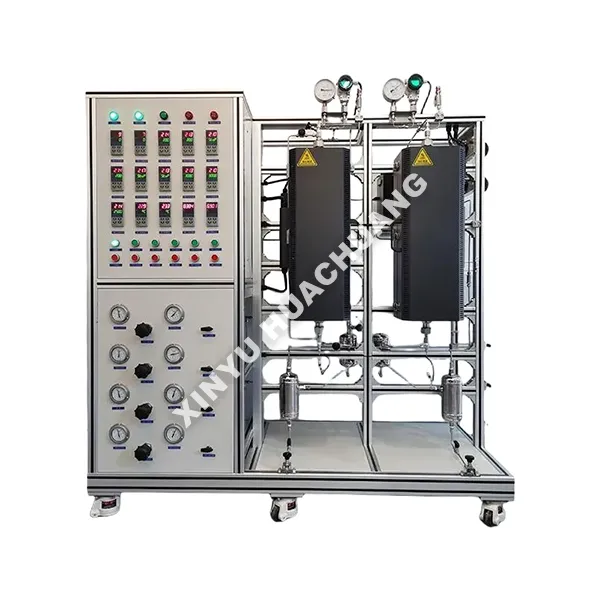

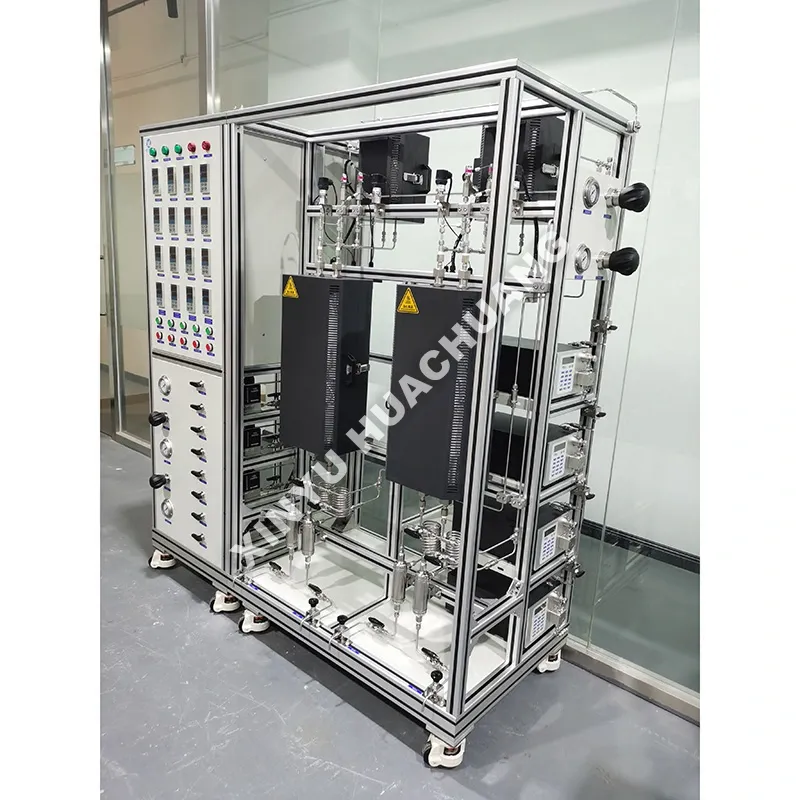

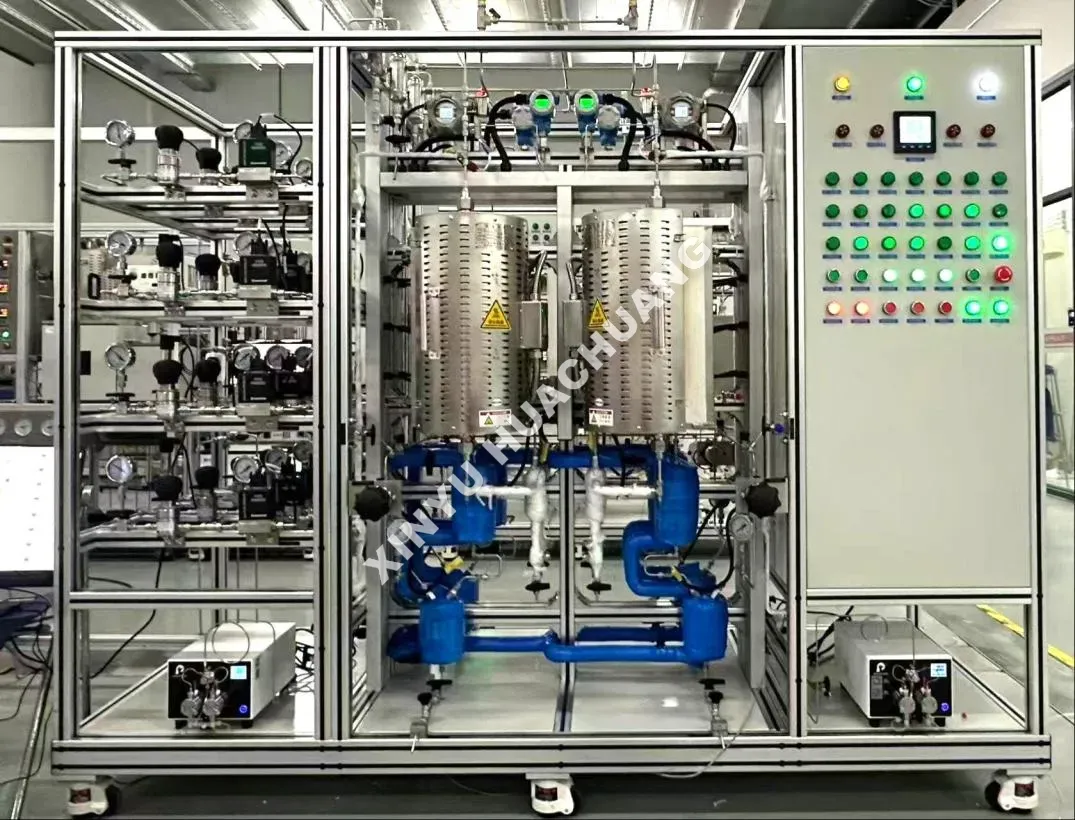

SCR 이중 반응기 평가 장치

XINYU HUACHUANG SCR 이중 반응기 평가 장치는 정밀한 선택적 촉매 환원(SCR) 테스트를 위해 설계된 고급 실험실 시스템입니다. 이중 채널 병렬 설계를 특징으로 하며 동일한 조건에서 다양한 촉매 배치를 동시에 평가할 수 있습니다. 지능형 PLC 제어 및 고정밀 질량 유량 컨트롤러를 갖춘 이 장치는 산업용 연도 가스 구성을 정확하게 시뮬레이션하여 NOx 전환 효율 및 암모니아 슬립 분석에 ​​대한 재현성이 높은 데이터를 제공합니다.

작동 원리

SCR 이중 반응기 평가 장치는 실제 산업 배기 조건을 시뮬레이션하여 작동합니다. 시뮬레이션된 연소 가스 혼합물(NO, Nh2, O2, N2 및 H2O)이 생성되고 질량 유량 컨트롤러를 통해 정밀하게 계량됩니다. 그런 다음 가스 흐름은 예열되어 두 개의 독립적인 병렬 반응기 채널로 보내집니다. 반응기 내부에서는 SCR 촉매가 NOx를 무해한 질소(N2)와 물(H2O)로 환원시키는 역할을 합니다. 고급 온라인 분석 시스템(예: FTIR 또는 화학발광 검출기)은 각 반응기의 입구와 출구에서 가스 구성을 지속적으로 모니터링하여 NOx 전환율과 암모니아 탈출율을 실시간으로 자동 계산합니다.

주요 장점

● 고효율 병렬 테스트: 이중 반응기 설계는 테스트 처리량을 두 배로 늘려 동일한 매개변수에서 다양한 촉매를 직접적이고 직관적으로 비교할 수 있도록 하여 시간과 비용을 절약합니다.

● 정확한 매개변수 제어: 고정밀 질량 유량 컨트롤러 및 다중 구역 가열 시스템은 온도(±1℃), 가스 유량 및 암모니아 대 질소 비율의 정확한 제어를 보장합니다.

● 종합적인 성능 평가: NOx 변환 효율, 암모니아 슬립, N2O 생성 속도 및 SO2/SO3 변환을 포함한 중요한 측정항목을 테스트할 수 있습니다.

● 지능형 자동화: PLC-PC 통합 제어를 통해 자동화된 데이터 로깅, 기록 곡선 생성, 무인 장기 작동이 가능합니다.

● 견고하고 안전한 설계: 리액터는 고온 내식성 재료(예: Quartz 또는 SS316L)로 제작되었으며 과열 및 과압 보호를 위한 다단계 안전 인터록이 특징입니다.

기술 사양

어디에 사용되나요?

● 발전: 석탄 화력, 가스 화력, 바이오매스 발전소용 SCR 촉매 성능 평가.

● 자동차 및 해양: 디젤 엔진 배기, 해양 엔진 SCR 시스템, 비도로 이동 기계용 DeNOx 촉매 테스트.

● 산업 배출: 시멘트 가마, 제철소, 폐기물 소각 및 화학 처리 공장에 대한 촉매 스크리닝.

● R&D 및 학계: 기본 동역학 연구, 촉매 제제 최적화, 중독/비활성화 연구.

사용시 주의사항

● 가스 안전: 작동하기 전에 항상 가스 실린더가 단단히 고정되어 있고 누출 테스트를 거쳤는지 확인하세요. Nh2와 NO는 독성 가스입니다. 환기가 잘 되는 곳이나 흄후드에서 작동하십시오.

● 가열 순서: 가열하기 전에 항상 불활성 가스(N2)로 반응기를 퍼지하세요. 촉매 손상이나 반응기 과열을 방지하려면 가스 흐름 없이 시스템을 가열하지 마십시오.

● 냉각: 테스트 후 가스 흐름과 함께 시스템이 자연스럽게 냉각되도록 하세요. 물로 강제 냉각하거나 고온 상태에서 화로를 열지 마십시오.

● 응결 방지: 수증기로 테스트할 때 샘플링 라인과 배기관이 가열/절연되어 응결 및 부식을 방지하는지 확인하세요.

유지보수 가이드

● 매일: 가스 실린더 압력을 확인하고, MFC 판독값을 확인하고, 배기가스 처리 시스템(예: 스크러버)을 검사하여 안전한 배출을 보장합니다.

● 주간/월간: 가스 필터와 수분 트랩을 청소하거나 교체합니다. 반응기 씰과 튜브에 부식이나 누출 징후가 있는지 검사하십시오.

● 분기별: 질량 유량 컨트롤러와 온도 센서를 교정하여 테스트 정확도를 유지합니다. PLC 캐비닛의 전기 연결이 단단히 조여져 있는지 확인하십시오.

● 촉매 취급: 베드 압력 강하를 변경하고 테스트 정확도에 영향을 미칠 수 있는 먼지가 부서지거나 발생하는 것을 방지하기 위해 촉매를 조심스럽게 로드 및 언로드합니다.

애프터 서비스 및 지원

XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.

포괄적인 보증 범위

우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.

신속한 대응 메커니즘

우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.

자주 묻는 질문

Q1: 이 평가 장치에서 이중 반응기 설계의 주요 장점은 무엇입니까?

A: 이중 반응기 구성을 사용하면 동일한 가스 환경에서 두 가지 다른 촉매 또는 두 가지 다른 작동 조건을 동시에 테스트할 수 있습니다. 이 병렬 테스트는 변수를 제거하여 스크리닝 프로세스를 크게 가속화하고 촉매 최적화 및 성능 벤치마킹을 위한 매우 정확한 비교 데이터를 제공합니다.

Q2: 이 장치는 이산화황 및 수증기가 포함된 복잡한 실제 연도 가스 조건을 시뮬레이션할 수 있습니까?

A: 네, 물론이죠. 이 장치에는 복잡한 가스 혼합물을 정확하게 도입할 수 있는 정밀 질량 흐름 컨트롤러(MFC)와 특수 기화 시스템이 장착되어 있습니다. SO가 포함된 혹독한 환경에서 촉매 중독 방지 성능과 장기 안정성을 평가하기 위해 특별히 설계되었습니다.₂, 시간₂O, 알칼리 금속, 먼지.

Q3: 산업용 PLC + PC 소프트웨어 제어 시스템은 평가 데이터의 정확성을 어떻게 보장합니까?

A: 이 장치는 고급 산업용 PLC + PC 소프트웨어 아키텍처를 활용하여 가열, 가스 흐름 및 데이터 로깅을 완전히 자동으로 제어합니다. PLC는 PID 적응 알고리즘을 사용하여 온도 변동을 ±1℃ 이내로 유지하고 PC 소프트웨어는 실시간 유입/배출 가스 농도를 지속적으로 기록합니다. 이를 통해 수동 오류가 크게 줄어들고 NOx 변환 효율 및 암모니아 슬립을 계산하기 위한 재현성이 뛰어나고 신뢰할 수 있는 데이터가 보장됩니다.

Q4: 이 평가 장치를 사용하여 어떤 유형의 SCR 촉매를 테스트할 수 있습니까?

A: 이 장치는 다용도성이 뛰어나며 벌집형, 판형, 골판형 등 다양한 촉매 형태와 분말 또는 입자 샘플을 수용할 수 있습니다. 모듈식 반응기 설계 및 맞춤형 고정 장치를 통해 빠른 전환이 가능하므로 실험실 규모의 새로운 촉매부터 전체 크기의 산업용 단일체에 이르기까지 모든 것을 테스트하는 데 적합합니다.

Q5: 실시간 성능 모니터링을 위해 온라인 가스 분석 기기를 통합할 수 있습니까?

답: 그렇습니다. SCR 이중 반응기 평가 장치는 FTIR(푸리에 변환 적외선 분광학), CLD(화학 발광 검출기) 또는 가스 크로마토그래프와 같은 온라인 분석기와 원활하게 통합할 수 있는 포괄적인 데이터 수집 인터페이스로 설계되었습니다. 이러한 통합으로 NOx, NH의 실시간 고주파 모니터링이 가능해졌습니다.₃, 및 N₂O 농도, 전환율과 선택성을 즉시 계산하여 R&D 주기를 가속화합니다.
