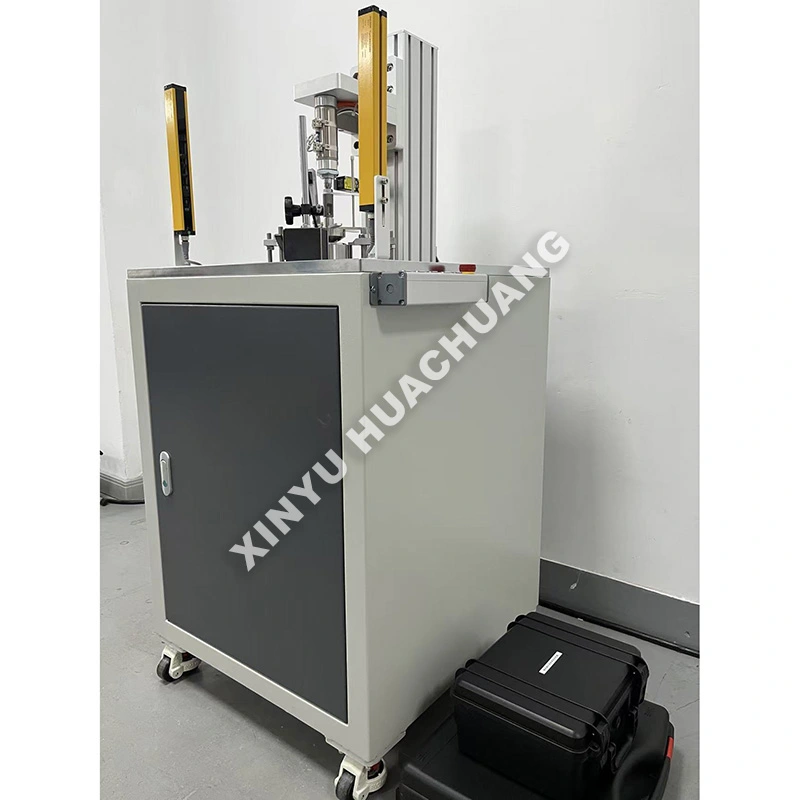

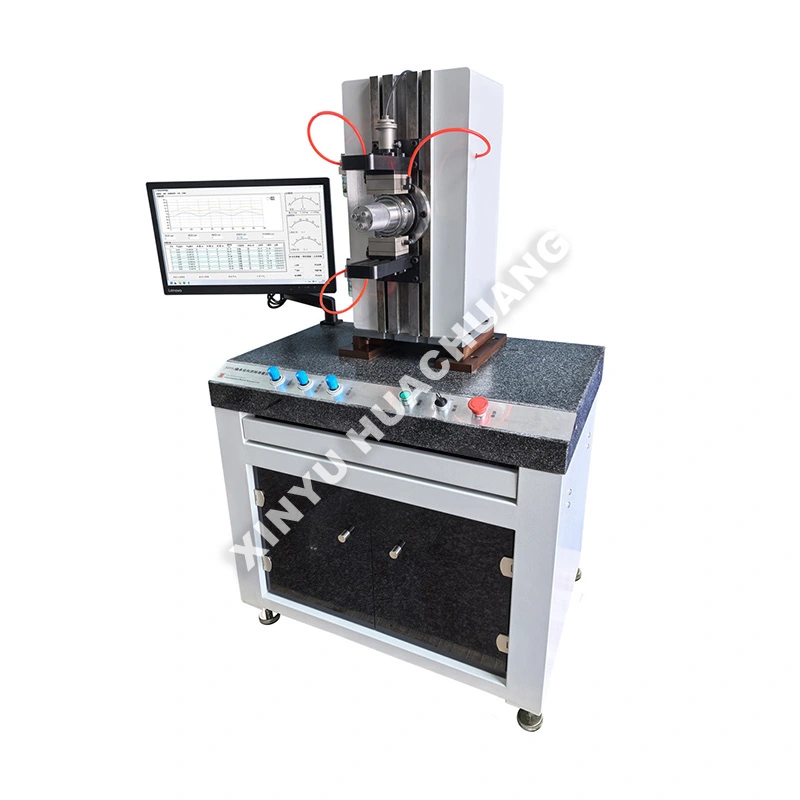

베어링용 XINYU HUACHUANG 축방향 클리어런스 측정 장비는 롤링 베어링의 내부 축방향 클리어런스를 평가하도록 특별히 설계된 매우 정확한 반자동 테스트 장치입니다. 엄격한 국제 표준을 충족하도록 설계된 이 베어링용 축 틈새 측정기는 표준화된 축 측정 하중을 정확하게 적용하여 미세 변위를 포착합니다. 지능형 PLC 자동화 및 고감도 센서를 탑재하여 안전하고 안정적인 작동을 보장하는 동시에 R&D, 품질 관리 및 제조 인증을 위한 재현성이 높은 데이터를 제공합니다.

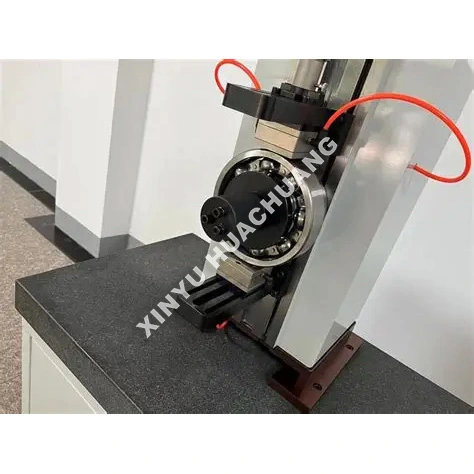

베어링용 축방향 클리어런스 측정기는 동적 무부하 측정 원리로 작동합니다. 베어링의 외부 링은 단단히 고정 및 고정되어 있으며 내부 링에는 정확한 축 측정 하중이 적용됩니다. 고감도 변위 센서는 롤링 요소가 부하 영역을 통과할 때 축 방향 이동을 포착합니다. 시스템은 차동 알고리즘을 사용하여 기하학적 오류를 자동으로 제거하고 변형 보상 없이 실제 축 틈새를 계산합니다.
● 고정밀 측정: 1.5μm 미만의 정적 반복성과 2.5μm 미만의 동적 반복성을 갖춘 프리미엄 유도 센서가 특징입니다.
● 자동 로딩: 공압식 또는 전동식 로딩은 일관되고 표준화된 측정력을 보장하여 수동 작업 오류를 제거합니다.
● 지능형 데이터 처리: 평균 여유 공간을 자동으로 계산하고, 회전 걸림을 식별하고, SPC/CPK 통계 보고서를 생성합니다.
● 견고하고 안전한 구조: 견고한 기계 프레임으로 제작되었으며 표준 참조 부품에 대한 자동 보정 기능을 갖추고 있어 장기적인 정확성을 유지합니다.
● 다양한 호환성: 모듈식 고정 장치를 사용하면 깊은 홈 볼 베어링부터 테이퍼 롤러 베어링까지 다양한 베어링 유형을 테스트하기 위한 빠른 전환이 가능합니다.
|
매개변수 |
사양 |
|
측정 범위 |
0-200μm / 0-400μm (맞춤형) |
|
표시 오류 |
±1.5μm |
|
반복성 |
정적 <1.5μm / 동적 <2.5μm |
|
스핀들 속도 |
30RPM(조정 가능) |
|
측정 부하 |
맞춤형(공압식/전동식) |
|
제어 시스템 |
산업용 PLC + 터치스크린 인터페이스 |
|
테스트 표준 |
ISO 5753, GB/T 25769 |
|
전원공급장치 |
AC 220V ±5%, 50Hz |
● 베어링 제조: 깊은 홈 볼, 원통형 롤러, 테이퍼 롤러 베어링에 대한 100% 인라인 또는 오프라인 품질 검사.
● 자동차 및 항공우주: 휠 허브, 기어박스, 터빈 엔진에 대한 입고 품질 관리(IQC) 및 조립 검증.
● 정밀 기계: 고정밀 공작 기계 스핀들 및 로봇공학을 위한 틈새 매칭 및 페어링 선택.
● 유지 관리 및 MRO: 장비 정밀 검사 중 베어링의 상태 평가 및 클리어런스 평가.
● 샘플 준비: 미세 측정에 영향을 미칠 수 있는 녹 방지제나 그리스를 제거하기 위해 항상 베어링을 철저히 청소하십시오.
● 열 평형: 테스트 전에 기기와 베어링을 모두 실온(20±5℃)에 적응시키십시오.
● 적절한 정렬: 외부 링 기울기로 인해 판독 오류가 발생하는 것을 방지하려면 베어링이 고정 장치에 완벽하게 평평하게 장착되어 있는지 확인하세요.
● 보정: 교대 근무가 시작될 때마다 표준 기준 베어링을 사용하여 자동 보정 루틴을 실행합니다.
● 매일: 깨끗하고 보푸라기가 없는 천으로 측정 고정 장치와 센서 스타일러스를 닦아냅니다. 공압 공기 압력(해당되는 경우)을 확인하고 필터에서 습기를 배출하십시오.
● 주간/월간: 회전 스핀들과 로딩 레버가 원활하게 작동하는지 검사합니다. 권장되는 대로 기계적 피벗 지점에 가벼운 기계 오일 한 방울을 바르십시오.
● 분기별: 인증된 표준 클리어런스 블록을 사용하여 전체 시스템 교정을 수행하여 선형성과 증폭 정확도를 확인합니다.
● 환경 제어: 측정 안정성을 유지하려면 무거운 진동 기계, 강한 자기장, 직사광선에서 기기를 멀리 두세요.
XINYU HUACHUANG에서는 장비의 지속적이고 효율적인 작동을 보장하기 위해 포괄적이고 안정적인 애프터 서비스 지원을 제공하기 위해 최선을 다하고 있습니다. 우리의 전담 서비스 팀은 항상 귀하를 도울 준비가 되어 있습니다.
우리는 장비에 대해 2년 보증을 자랑스럽게 제공합니다. 이 기간 동안 당사는 부적절한 작동, 무단 개조 또는 불가항력으로 인해 발생한 문제를 제외하고 모든 품질 관련 문제에 대해 무료 유지보수 및 수리 서비스를 제공합니다. 2년 보증 기간이 지난 장비에 대해서는 교체 부품 및 인건비만 청구하는 평생 유지 관리 서비스를 계속 제공합니다.
우리는 7×24시간 전문 엔지니어링 전화 지원을 제공합니다. 오류 알림을 받으면 당사 기술팀이 24시간 이내에 응답하고 실행 가능한 솔루션을 제공할 것입니다. 현장 서비스가 필요한 경우 당사의 전문 엔지니어가 일주일 이내에 귀하의 시설에 도착할 것입니다. 장비를 수리할 수 없는 특수한 상황에서는 2년 보증 기간 동안 무조건 새 장비로 교체하거나 대체 장비를 제공하거나 정상적인 작동을 복원하기 위해 필요한 조치를 취합니다.
A: 축 틈새는 외부 하중이 가해지지 않을 때 베어링의 내부 링이 외부 링을 기준으로 축 방향(샤프트 축을 따라)으로 이동할 수 있는 총 거리입니다. 레이디얼 클리어런스는 샤프트에 수직인 움직임을 측정하는 반면, 축 클리어런스는 샤프트에 평행한 움직임을 측정합니다. 두 간격 모두 베어링 성능에 영향을 미치지만 축 간격은 기어박스 및 수직 펌프와 같은 추력 하중이 가해지는 응용 분야에 특히 중요합니다.
A: 내부 링에 정확한 축 측정 하중이 가해지는 동안 외부 링은 단단히 고정되고 고정됩니다. 고감도 변위 센서는 롤링 요소가 부하 영역을 통과할 때 축 방향 이동을 포착합니다. 시스템은 차동 알고리즘을 사용하여 페이스 런아웃 및 케이지 흔들림과 같은 기하학적 오류를 자동으로 제거하고 변형 보상 없이 실제 축 틈새를 계산합니다.
A: 앵귤러 콘택트 및 테이퍼 롤러 베어링은 결합된 방사형 및 축방향 하중을 전달하도록 설계되었습니다. 축방향 클리어런스는 전동체와 전동면 사이의 접촉각을 직접 결정하며, 이는 차례로 하중 분포, 강성 및 열 발생을 제어합니다. 이러한 베어링 유형의 잘못된 축방향 클리어런스는 고르지 않은 하중 공유, 조기 박리 및 치명적인 파손을 초래합니다.
답: 그렇습니다. 방사형 및 축방향 클리어런스 장비는 함께 베어링의 포괄적인 클리어런스 프로파일을 제공합니다. 많은 베어링 사양에서는 두 값을 모두 확인해야 합니다. 동일한 베어링에서 두 장비를 차례로 사용하면 내부 형상에 대한 전체 그림이 제공되고 베어링이 모든 여유 공간 요구 사항을 충족하는지 확인할 수 있습니다.
A: 입고 검사의 경우 장비는 새 베어링이 설치 전에 지정된 축방향 틈새 그룹을 충족하는지 확인하여 비용이 많이 드는 조립 재작업을 방지합니다. 고장 분석의 경우 반품되었거나 현장에서 고장난 베어링의 축방향 클리어런스를 측정하면 부적절한 클리어런스가 기여 요인인지 여부를 확인하고 근본 원인 조사 및 시정 조치를 지원하는 데 도움이 됩니다.
